Кронштейн 510мм (AW 15 51 FT 2L) | 6420924 OBO Bettermann

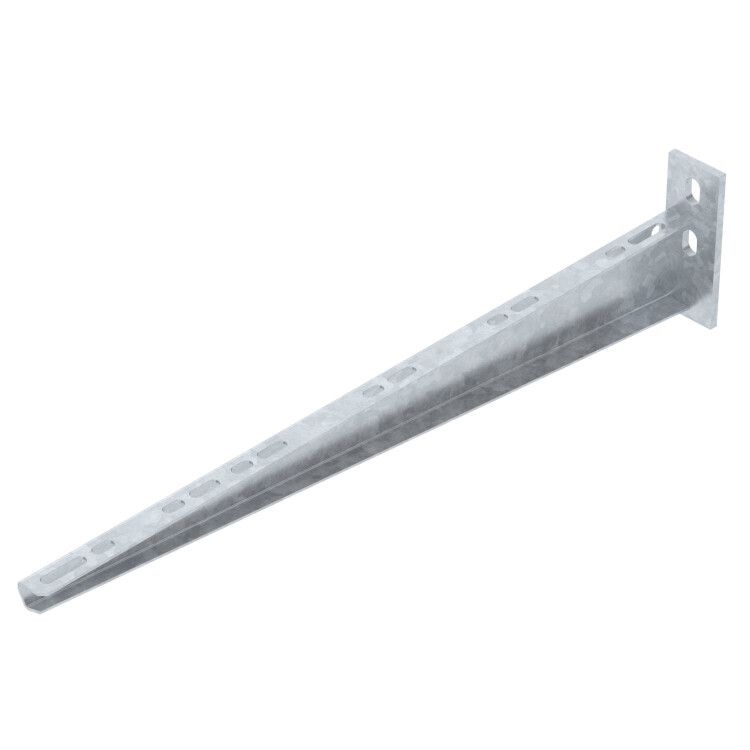

Кронштейн 510 мм от OBO BETTERMANN (артикул aw 15 51 ft 2l) - это прочный настенный и опорный кронштейн из стали с горячим цинкованием, предназначенный для надёжного крепления кабельных лотков и других элементов электроустановок в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Кронштейн 510 мм используется для монтажа кабельных лотков, трубопроводов и другого оборудования на стенах или опорных конструкциях. Подходит для установки в производственных помещениях, химических цехах, на объектах энергетики и в прибрежных зонах с умеренной солевой нагрузкой. Применяется там, где требуется долговечная, устойчивая к коррозии система крепления.

Технические характеристики

• Длина: 510 мм
• Несущая способность: 1,5 кН (эквивалентно около 150 кг)
• Материал: сталь
• Угол между плоскостями: 90°
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (рабочий температурный диапазон от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки системы)
• Перфорация для крепления лотка: M6
• Перфорация для крепления кронштейна к стене: M10
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн 510 мм совместим с кабельными лотками, имеющими стандартную перфорацию под крепёж M6. Для монтажа используются анкерные болты или метрические болты M10. Крепление выполняется через два отверстия - обеспечивается равномерное распределение нагрузки. Рекомендуется использовать болты соответствующей длины с учётом толщины стены и толщины покрытия. Настенный вариант требует жёсткого основания (бетон, кирпич); для гипсокартонных или легких перегородок необходимы специальные крепёжные элементы.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 52868-2007 (для кабельных систем средней нагрузки)
• Цинкование выполнено по ГОСТ Р 9.307-89
• Подтверждённая сейсмостойкость по ГОСТ Р 17516.1-90
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009
• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и двухточечному креплению
• Защита от коррозии за счёт горячего цинкования - особенно важно во влажных и химически активных средах
• Широкий температурный диапазон позволяет применять в холодильных камерах и на открытых участках
• Сейсмостойкость повышает безопасность в регионах с высокой сейсмической активностью
• Долгий срок службы снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначен для крепления тяжёлых технологического оборудования массой более 150 кг
• Не рекомендован для постоянного контакта с морской водой или высокой солевой нагрузкой - возможна ускоренная коррозия
• Не следует использовать в местах с частыми ударными нагрузками или вибрацией выше допустимого уровня
• При монтаже на деревянные или металлические профили необходимо дополнительно проверить несущую способность основания

Примеры использования

• Крепление кабельных лотков в цехах АЭС и тепловых электростанций
• Установка проводки в химических лабораториях и производствах с агрессивными парами
• Фиксация трасс в подземных переходах и тоннелях с высокой влажностью
• Монтаж в промышленных зданиях с колебаниями температуры - например, в холодильных комплексах

Практические советы

• При выборе крепёжа используйте болты M10 с шайбой и гайкой, чтобы предотвратить самопроизвольное ослабление
• Проверьте глубину сверления под анкеры - она должна соответствовать типу стены и длине анкера
• Для увеличения срока службы в условиях повышенной влажности периодически осматривайте поверхность кронштейна 510 мм на предмет повреждений цинкового слоя
• Если вы используете несколько кронштейнов 510 мм в одной системе, выдерживайте одинаковый шаг крепления для равномерного распределения нагрузки
• Артикул aw 15 51 ft 2l - это точный идентификатор; при заказе всегда указывайте его, чтобы избежать путаницы с аналогами
