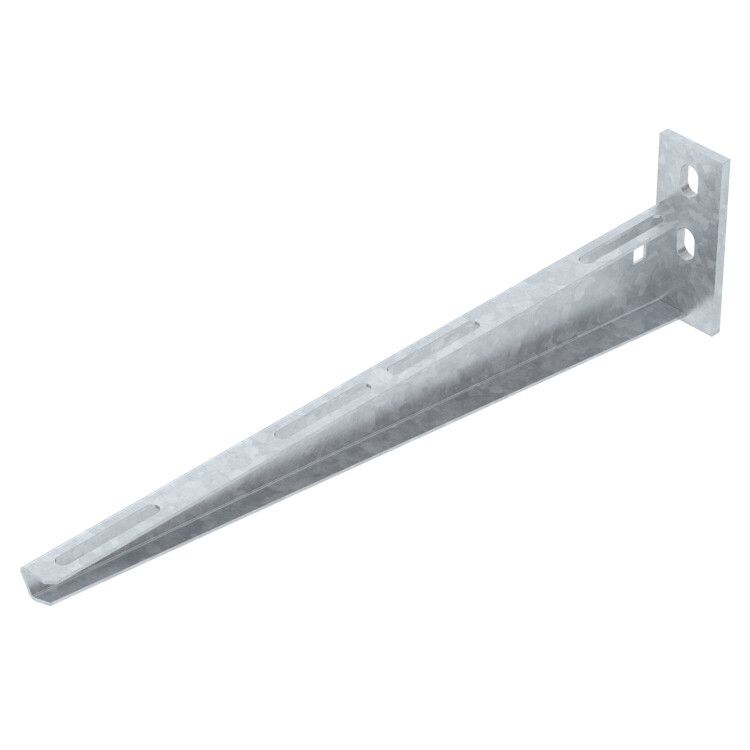

Кронштейн 410мм от OBO BETTERMANN (артикул AW 15 41 FT 2L) - это прочный настенный и опорный кронштейн из стали с горячим цинкованием, предназначенный для надёжного крепления кабельных лотков и других элементов электроустановок в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Кронштейн 410мм используется для монтажа кабельных лотков, трубопроводов и другого оборудования на стенах или опорных конструкциях. Подходит для установки в производственных помещениях, химических цехах, на объектах с низкой солевой нагрузкой у побережья. Обеспечивает долговременную эксплуатацию в условиях температур от –70 C до +45 C. Применяется там, где требуется высокая механическая прочность и устойчивость к коррозии.

Технические характеристики

• Длина: 410 мм
• Несущая способность: 1,5 кН (эквивалентно около 150 кг)
• Материал: сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Угол между плоскостями: 90°
• Исполнение: настенный и опорный
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки)
• Перфорация для крепления лотка: M6
• Перфорация для крепления кронштейна: M10
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн 410мм совместим с кабельными лотками, имеющими стандартную перфорацию под крепёж M6. Для крепления к стене используются болты или анкеры M10. Кронштейн имеет прямую опорную пластину - это обеспечивает равномерное распределение нагрузки. Монтировать можно как вертикально, так и горизонтально, в зависимости от схемы трассировки. Рекомендуется использовать два крепёжных элемента на каждую точку крепления для обеспечения требуемой несущей способности.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для креплений кабельных систем)
• Цинкование выполнено по ГОСТ Р 9.307-89
• Сейсмостойкость проверена по ГОСТ Р 17516.1-90
• Огнестойкость соответствует ГОСТ Р 53316-2009 (класс E45–E90)
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая несущая способность - поддерживает нагрузки до 150 кг
• Защита от коррозии за счёт горячего цинкования - особенно важно в сырых и химически активных средах
• Долгий срок службы - более 30 лет без замены
• Сейсмостойкость позволяет применять в зонах с высокой сейсмической активностью
• Огнестойкость повышает безопасность при возгорании кабелей
• Универсальное крепление - подходит как для настенной, так и для опорной установки

Ограничения применения

Не рекомендуется использовать в местах с постоянным контактом с морской водой или высокой солевой нагрузкой - даже с цинкованием срок службы снижается. Также не предназначен для внешней установки под открытым небом без защиты от прямых осадков. Не следует применять с крепёжом меньшего диаметра, чем указано (M10 для крепления к стене, M6 для лотка) - это нарушает нормируемую несущую способность.

Примеры использования

• Крепление кабельных лотков в цехах АЭС и тепловых электростанций
• Фиксация проводов и шинопроводов в химических производствах
• Монтаж электрощитов и коммуникационных каналов в подземных сооружениях
• Установка в жилых комплексах с повышенными требованиями к безопасности и долговечности

Практические советы

• При монтаже используйте только болты и анкеры, соответствующие диаметрам перфораций - M10 для основного крепления, M6 для лотка
• Проверьте плотность прилегания к поверхности перед затяжкой - неравномерное давление снижает несущую способность
• Для длинных участков трассы устанавливайте кронштейны через каждые 1,5–2 метра, чтобы избежать прогиба лотка
• При работе в холодном климате убедитесь, что температура окружающей среды не ниже –70 C - материал сохраняет прочность в этом диапазоне
• При необходимости замены - кронштейн 410мм от OBO BETTERMANN легко заменить аналогичным изделием с тем же артикулом AW 15 41 FT 2L
