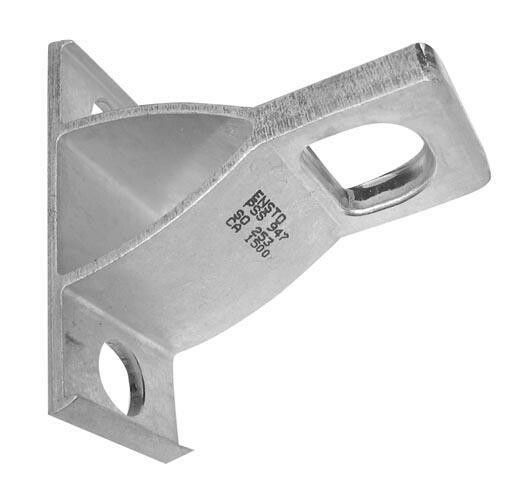

Кронштейн анкерный (CS 10.3/CS 1500/CS 14 CA 1500.2) ENSTO SO253R

Кронштейн анкерный для зажима СИП (CS 10.3/CS 1500/CS 14 CA 1500.2/SO 253) от Энсто-РУС предназначен для надёжного крепления анкерных зажимов на линиях электропередачи с использованием проводов СИП-2 и СИП-4. Артикул SO253 обеспечивает механическую фиксацию проводов с максимальным сечением 120 мм2 при нагрузках до 22 кН.

Назначение и область применения

Кронштейн анкерный для зажима СИП используется для установки одного или двух анкерных зажимов на опорах ЛЭП или на стенах зданий. Он применяется в системах воздушного электроснабжения с изолированными проводами типа СИП-2 и СИП-4. Подходит для монтажа на участках с высокими механическими нагрузками - например, на угловых опорах, ответвлениях или конце линии.

Технические характеристики

• Предельная нагрузка: 22 кН - выдерживает значительные усилия от натяжения провода и внешних воздействий (ветер, гололёд)
• Тип системы: совместим с СИП-2 и СИП-4
• Максимальное сечение проводника: 120 кв.мм - подходит для основных сечений распределительных линий
• Модель исполнения: зажим натяжной - обеспечивает фиксацию с возможностью регулировки натяжения
• Материал жилы: алюминий - легкий, коррозионностойкий, соответствует требованиям к СИП
• Диапазон рабочих температур: от -60 до +50 C - работает в условиях сурового климата, включая Сибирь и Дальний Восток
• Стойкость к УФ-излучению: да - материал не хрупнеет и не теряет прочность под прямыми солнечными лучами
• Гарантийный срок: 60 месяцев - длительная надёжность при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн анкерный для зажима СИП (SO253) рассчитан на установку стандартных анкерных зажимов CS 10.3, CS 1500, CS 14 CA 1500.2. Монтируется двумя способами:

• На бетонные или деревянные опоры - через анкер-болт (диаметр болта не указан, требуется проверить по чертежу зажима)
• На вертикальные поверхности зданий - с применением монтажной ленты; для её затяжки нужен специализированный инструмент (например, клещи Ensto)

Не требует сварки или сложной сборки. Крепёжные элементы (болты, гайки) в комплект не входят - необходимо приобрести отдельно в соответствии с типом опоры.

Безопасность и стандарты

Кронштейн анкерный для зажима СИП (SO253) соответствует требованиям к механической прочности и долговечности для воздушных линий электропередачи. Применяется в рамках нормативов ПУЭ и ГОСТ Р 58691. Производится компанией ENSTO, известной соблюдением международных стандартов качества в электрооборудовании.

Преимущества

• Высокая прочность - предельная нагрузка 22 кН позволяет использовать на ответственных участках сети
• Широкий температурный диапазон - надёжно работает в регионах с экстремальным климатом
• Защита от УФ - сохраняет форму и прочность даже после многолетнего воздействия солнца
• Универсальная совместимость - подходит для популярных моделей зажимов СИП
• Долгий срок службы - гарантия 5 лет подтверждает стабильность материала и технологии производства

Ограничения применения

• Не предназначено для крепления проводов с сечением более 120 мм2 - превышение может вызвать деформацию или отказ
• Не рекомендуется для установки на металлические опоры без дополнительной изоляции - риск возникновения токов утечки
• Требует точного подбора анкер-болтов или монтажной ленты - использование несовместимых крепёжных элементов снижает безопасность
• Не подходит для горизонтального крепления на потолках - конструкция рассчитана на вертикальную или наклонную нагрузку

Примеры использования

• Крепление СИП на угловой опоре ЛЭП 0,4 кВ в сельской местности
• Подключение ввода в дом от столба через анкерный зажим с фиксацией на стене
• Установка на промежуточной опоре при переходе с одиночного на двойной СИП
• Монтаж на промышленном объекте с высокой ветровой нагрузкой

Практические советы

• Перед монтажом проверьте соответствие диаметра анкер-болта и толщины крепёжной платформы - несоответствие может привести к проскальзыванию
• При использовании монтажной ленты обязательно используйте специальные клещи Ensto - обычные плоскогубцы повредят ленту и снизят надёжность крепления
• Убедитесь, что зажим СИП правильно установлен на кронштейне - он должен плотно прилегать без перекоса
• При монтаже на деревянные опоры используйте антикоррозийные шайбы - алюминий может реагировать с древесиной при повышенной влажности
• Проверяйте состояние кронштейна каждые 2–3 года - особенно после зимних нагрузок или штормов
