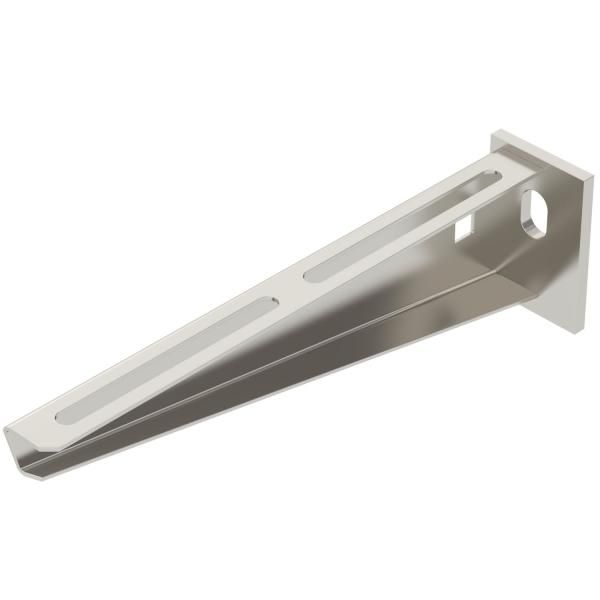

Кронштейн настен./опорный 210х60х40мм AW 15 21 VA4571 V4A OBO 6392016 Bettermann

Кронштейн 210 мм (AW 15 21 A4, V4A) от OBO BETTERMANN - это прочный настенный и опорный кронштейн из нержавеющей стали 316Ti, предназначенный для надёжного крепления кабельных лотков и других элементов проводки в агрессивных условиях. Артикул AW 15 21 VA4571 обеспечивает долгий срок службы даже в химических и прибрежных зонах.

Назначение и область применения

Кронштейн 210 мм (AW 15 21 A4, V4A) используется для крепления кабельных лотков, каналов и других тяжёлых коммуникаций к стенам или опорным поверхностям. Подходит для установки в производственных цехах, химических объектах, на промышленных площадках и в районах с умеренной солевой нагрузкой - например, возле морских портов, где требуется устойчивость к коррозии. Применяется там, где важны долговечность и безопасность: в системах автоматизации, энергообеспечении, транспорте и логистике.

Технические характеристики

• Несущая способность: 1,5 кН (эквивалентно около 150 кг)
• Материал: нержавеющая сталь 316Ti (российский аналог - 10Х17Н13М2Т)
• Форма: прямая опорная пластина, угол 90°
• Перфорация для крепления лотка: отверстия под M6
• Перфорация для крепления кронштейна: отверстия под M10
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Сейсмостойкость: выдерживает нагрузки до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: соответствует классам E45–E90 в зависимости от типа кабеля (ГОСТ Р 53316-2009)
• Срок службы: не менее 140 лет при правильной эксплуатации
• Покрытие: необработанная поверхность - без лака, краски или гальванизации

Совместимость и монтаж

Кронштейн 210 мм (AW 15 21 A4, V4A) совместим с большинством кабельных лотков, имеющих стандартную перфорацию под крепёж M6. Для монтажа используются болты M10, которые проходят через отверстия в основной пластине. Крепление выполняется на бетон, кирпич или металлические конструкции с помощью анкеров или химических анкеров. Учитывайте посадочный диаметр: отверстия рассчитаны именно под M10, использование более крупных крепёжных элементов недопустимо. Сваривать кронштейн нельзя - он уже является сварной конструкцией, дополнительная термическая обработка снижает коррозионную стойкость материала.

Безопасность и стандарты

Кронштейн 210 мм (AW 15 21 A4, V4A) соответствует требованиям:

• ГОСТ 52868-2007 - нормы для креплений кабельных систем с нагрузкой до 150 кг
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1 для работы в суровых температурных режимах
• ГОСТ Р 17516.1-90 - сейсмостойкость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90, что позволяет использовать его в системах, требующих сохранения целостности при пожаре

Преимущества

• Высочайшая коррозионная стойкость благодаря нержавеющей стали 316Ti - идеально для агрессивных сред
• Долговечность: срок службы более 140 лет снижает затраты на замену
• Стандартная перфорация упрощает сборку и совместимость с широким спектром лотков
• Подтверждённая сейсмостойкость и огнестойкость повышают уровень безопасности объекта
• Отсутствие покрытия исключает риск отслоения, потери защиты или загрязнения среды (например, в пищевой или фармацевтической промышленности)

Ограничения применения

• Не предназначен для крепления тяжёлых конструкций выше 150 кг - превышение нагрузки вызывает деформацию
• Не рекомендуется для постоянного контакта с морской водой или высокой солевой нагрузкой - материал устойчив, но не бесконечен
• Запрещено сваривать или нагревать кронштейн - это нарушает микроструктуру стали и снижает коррозионную стойкость
• Не подходит для открытого монтажа в условиях экстремального UV-облучения - хотя сталь не ржавеет, длительное воздействие солнца может повредить другие компоненты системы

Примеры использования

• Крепление кабельных лотков в химическом цехе с агрессивными парами
• Установка силовых трасс в прибрежном складском комплексе
• Фиксация кабелей управления на нефтегазовой платформе с умеренным уровнем соли
• Обустройство распределительных щитов в холодильных камерах с температурой ниже –40 C
• Электроснабжение оборудования в сейсмоопасных регионах России

Практические советы

• Выбирайте анкеры и болты с классом прочности не ниже 8.8 - они должны выдерживать ту же нагрузку, что и сам кронштейн
• При монтаже в бетон используйте химические анкеры вместо механических - это лучше передаёт нагрузку и предотвращает растрескивание
• Не закручивайте крепёж слишком сильно - перетяжка может деформировать перфорированные отверстия
• Проверьте соответствие шага отверстий на лотке и кронштейне - не все модели имеют одинаковый шаг M6
• Артикул AW 15 21 VA4571 - это точный идентификатор; при заказе указывайте его полностью, чтобы избежать путаницы с другими моделями OBO BETTERMANN
