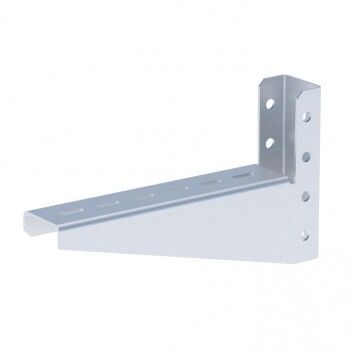

Кронштейн с опорой осн. 100мм (2мм) | kop100 EKF

Кронштейн с опорой основание 100 мм (2 мм) сталь от EKF - надежный элемент для фиксации металлических лотков EKF-Line на вертикальных поверхностях. Подходит для промышленных, медицинских и общественных объектов, где требуется устойчивая и долговечная система крепления кабельных трасс.

Назначение и область применения

Кронштейн с опорой основание 100 мм предназначен для горизонтального крепления металлических лотков к стенам, колоннам или другим вертикальным конструкциям. Обеспечивает жесткую фиксацию лотков шириной до 100 мм. Применяется там, где важна прочность и длительный срок службы - в цехах, лабораториях, больницах, школах, офисных зданиях и других объектах с высокими требованиями к организации кабельной инфраструктуры.

Технические характеристики

• Тип изделия: Кронштейн с опорой
• Материал: Сталь толщиной 2 мм
• Ширина лотка: 100 мм
• Исполнение: Зажимная консоль - позволяет закрепить лоток без сверления
• Регулируемый угол установки: 0–90° - возможность адаптировать положение под углом
• Покрытие: Цинк - защищает от коррозии
• Цвет: Серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Кронштейн совместим со всеми типами металлических лотков EKF-Line: листовыми, лестничными и проволочными. Устанавливается на вертикальную поверхность с помощью болтов или анкеров (не входят в комплект). Конструкция позволяет легко зафиксировать лоток в зажиме - достаточно вставить его и затянуть болты. Для монтажа необходим доступ к тыльной стороне стены. Диаметр отверстий под крепление соответствует стандартным метизам M8–M10.

Безопасность и стандарты

Изделие изготовлено из стали с цинковым покрытием, что соответствует требованиям к электроустановкам в помещениях с повышенной влажностью и агрессивной средой. Соответствует нормам ГОСТ Р 50571 и рекомендациям по безопасности кабельных систем. Нагрузка рассчитана на равномерное распределение веса лотка с кабелями в пределах допустимых значений для лотков шириной 100 мм.

Преимущества

• Высокая механическая прочность благодаря стальной основе толщиной 2 мм
• Цинковое покрытие повышает устойчивость к коррозии даже в условиях повышенной влажности
• Регулируемый угол 0–90° позволяет гибко ориентировать лоток без замены кронштейна
• Зажимная конструкция исключает необходимость дополнительных крепежных деталей при установке лотка
• Совместимость с всей серией EKF-Line снижает количество типов комплектующих на складе

Ограничения применения

• Не предназначена для крепления лотков шириной более 100 мм - возможен перегруз и деформация
• Требуется жесткая несущая поверхность (бетон, кирпич, металл); не подходит для гипсокартона или легких перегородок без усиления
• Не используется как самостоятельный несущий элемент - нагрузка передается через лоток; максимальная масса кабелей должна соответствовать нормам для лотков EKF
• Не рекомендуется для внешней установки без защиты от прямого воздействия осадков и УФ-лучей

Примеры использования

• Крепление лотков в производственных цехах для прокладки силовых кабелей к станкам
• Фиксация кабельных трасс в медицинских учреждениях - рядом с оборудованием ЭКГ, МРТ
• Обустройство кабельных путей в учебных классах и лабораториях
• Подвеска лотков в подземных парковках и технических коридорах жилых домов

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка точно соответствовала 100 мм - отклонение даже на 2–3 мм может нарушить плотность зажима
• При установке на бетон используйте анкерные болты M8/M10, на кирпич - химические анкеры
• Не перетягивайте болты зажима - это может повредить ребра жесткости лотка
• Для длинных участков трассы рекомендуется шаг между кронштейнами не более 1,5 м
• Kop100 от EKF можно комбинировать с другими элементами системы EKF-Line - например, с переходниками и угловыми элементами - для решения сложных маршрутов
