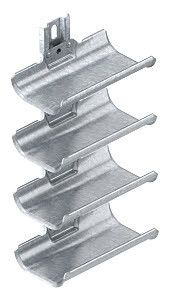

Кронштейн тоннельный на рейке 400 мм. 4 полки. (KTW 100 FT) | 6006904 OBO Bettermann KTW FT

Кронштейн тоннельный на рейке 400 мм, 4 полки (KTW 100 4 FT) от OBO BETTERMANN предназначен для компактной фиксации кабельных лотков на DIN-рейках в условиях ограниченного пространства. Этот кронштейн обеспечивает устойчивую поддержку четырёх уровней проводки, сохраняя доступ к кабелям и защищая их от механических повреждений.

Назначение и область применения

Кронштейн тоннельный на рейке 400 мм, 4 полки (KTW 100 4 FT) используется там, где невозможно установить классические кабельные лотки - например, в щитовых, на стендах оборудования, в тесных каналах или рядом с трубопроводами. Он позволяет организовать вертикальную трассировку кабелей в четыре уровня, экономя горизонтальное пространство. Подходит для слаботочных и силовых систем: Ethernet, сигнализации, управления, питания устройств автоматизации.

Технические характеристики

• Тип изделия: кронштейн тоннельный на рейке
• Длина рейки: 400 мм
• Количество полок: 4
• Максимальная нагрузка: 50,9 кг (распределённая по всем полкам)
• Материал: сталь с цинковым покрытием
• Цвет: серый

Цинкование обеспечивает антикоррозийную защиту в помещениях с нормальной влажностью. Нагрузка указана для равномерно распределённого веса - не допускается сосредоточенная нагрузка на одну полку.

Совместимость и монтаж

Кронштейн тоннельный на рейке 400 мм, 4 полки (KTW 100 4 FT) монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Установка выполняется путём защёлкивания - никаких инструментов не требуется. Полки расположены на одинаковом расстоянии, что удобно для параллельной прокладки кабелей. Для фиксации кабельных лотков используются стандартные зажимы или саморезы через предварительно просверленные отверстия в полках.

Безопасность и стандарты

Изделие соответствует требованиям EN 61439-1 и EN 60890 по механической прочности и устойчивости к нагрузкам. Цинковое покрытие соответствует ISO 1461. Применяется в соответствии с правилами электромонтажа IEC 60364.

Преимущества

• Экономия пространства: вместо одного широкого лотка - четыре узких уровня
• Быстрый монтаж: защёлкивается на рейку без болтов
• Увеличенная грузоподъёмность: выдерживает до 50,9 кг при равномерном распределении
• Защита кабелей: закруглённые края полок исключают перегибы и порезы изоляции
• Долговечность: сталь с цинком устойчива к коррозии в типичных промышленных условиях

Ограничения применения

• Не предназначено для наружной установки - цинковое покрытие не гарантирует защиту от атмосферных осадков
• Не рекомендуется использовать в средах с высокой химической активностью (например, в химцехах)
• Максимальная нагрузка 50,9 кг - превышение вызывает деформацию полок
• Подходит только для DIN-реек стандарта TS35; не совместим с другими типами креплений

Примеры использования

• Распределительные шкафы в производственных цехах - организация кабелей управления, датчиков и питания
• Автоматизированные линии - прокладка сигналов между контроллерами и исполнительными механизмами
• IT-шкафы и серверные стойки - упорядочивание сетевых кабелей и кабелей питания
• Оборудование с плотным размещением элементов - когда нет места для бокового кабельного лотка

Практические советы

• Перед монтажом проверьте, чтобы DIN-рейка была надёжно закреплена - кронштейн тоннельный на рейке 400 мм, 4 полки (KTW 100 4 FT) передаёт всю нагрузку на неё
• Не перегружайте верхние полки - максимальная нагрузка рассчитана на равномерное распределение по всем четырём
• При использовании с металлическими кабельными лотками убедитесь, что они имеют подходящую ширину - слишком широкие лотки могут задевать соседние элементы
• Для частых обслуживаний используйте кабельные стяжки с быстросъемными замками - так проще работать с каждым уровнем
• При необходимости можно комбинировать несколько KTW 100 4 FT по длине - соблюдайте шаг крепления реек
