Крышка на угол CD 90 вертикальный внешний градусов основание 150мм - 38243 ДКС

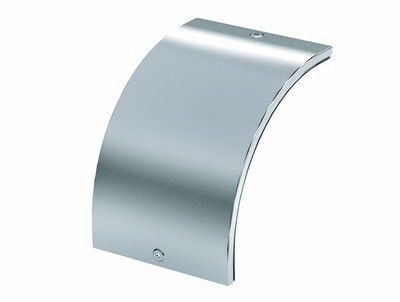

Крышка для угла вертикального внешнего 90 градусов основание 150 мм CD 90 от DKC (ДКС) предназначена для защиты кабельной трассы на внешних углах систем S5 Combitech. Она обеспечивает герметичность, предотвращает попадание пыли и влаги, легко монтируется и совместима с оцинкованными лотками той же серии.

Назначение и область применения

Крышка для угла вертикального внешнего 90 градусов основание 150 мм CD 90 используется для закрытия внешних угловых соединений в кабельных трассах из лотков серии S5 Combitech. Применяется там, где требуется защита кабелей от механических повреждений, влаги, пыли и сторонних предметов - например, в производственных помещениях, серверных, на объектах ЖКХ и энергетике.

Технические характеристики

• Тип изделия: крышка на угол
• Угол поворота: 90°
• Основание: 150 мм
• Длина: 230 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина материала: 0,6 мм
• Покрытие: непрерывное холодное цинкование
• Цвет: серый
• Климатическое исполнение: УХЛ2 (работает при температуре от −40C до +40C)
• Огнестойкость: да
• Тип крепления: защелка с шарниром
• Степень защиты: IP44 (защита от брызг воды и частиц размером более 1 мм)
• Совместимость с лотками: да (только с лотками серии S5 Combitech)

Совместимость и монтаж

Крышка CD 90 совместима исключительно с лотками и аксессуарами серии S5 Combitech. Монтаж выполняется без инструментов: крышка фиксируется на угол с помощью защелки, которая плотно зацепляется за край лотка. Шарнирное крепление позволяет открывать и закрывать крышку многократно без потери герметичности. Перед установкой убедитесь, что края лотка не деформированы - иначе защелка не будет фиксироваться надежно.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и работает в условиях повышенной влажности и перепадов температур (климатическое исполнение УХЛ2). Непрерывное холодное цинкование по методу Сендзимира гарантирует долгую коррозионную стойкость даже в агрессивных средах. Соответствие стандартам IP44 обеспечено конструкцией и плотностью прилегания крышки к лотку.

Преимущества

• Простота монтажа и демонтажа - достаточно одного движения рукой
• Высокая прочность благодаря стали толщиной 0,6 мм и оцинкованию
• Не требует периодического обслуживания
• Поддерживает целостность системы S5 Combitech - все элементы проходят одинаковую технологическую обработку
• Обеспечивает уровень защиты IP44 без дополнительных уплотнителей

Ограничения применения

• Не применяется с лотками других серий или брендов - несовместима с аналогами
• Не предназначена для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или затопления
• Не рекомендуется использовать в средах с химически активными парами (например, кислоты, щелочи) - оцинкованное покрытие может со временем разрушаться
• Запрещено применять при температурах ниже −40C или выше +40C

Примеры использования

• Защита кабелей на внешнем углу между вертикальным и горизонтальным лотком в производственном цехе
• Закрытие перехода кабеля через стену в серверной комнате
• Формирование безопасной трассы в сыром помещении (подвал, насосная станция)
• Монтаж в зонах с частым мытьём оборудования - крышка выдерживает брызги и протирки

Практические советы

• Перед установкой проверьте, что лоток имеет правильный радиус изгиба - иначе крышка не сядет плотно
• При необходимости замены - не используйте силовые инструменты для снятия; просто оттяните защелку пальцами
• Если крышка слегка деформировалась при транспортировке - её можно аккуратно выпрямить руками, не нарушая целостности покрытия
• Для длительной службы избегайте контакта с острыми металлическими краями - они могут повредить оцинкованное покрытие
• Артикул 38243 всегда заказывайте вместе с другими элементами S5 Combitech - так гарантирована точная совместимость
