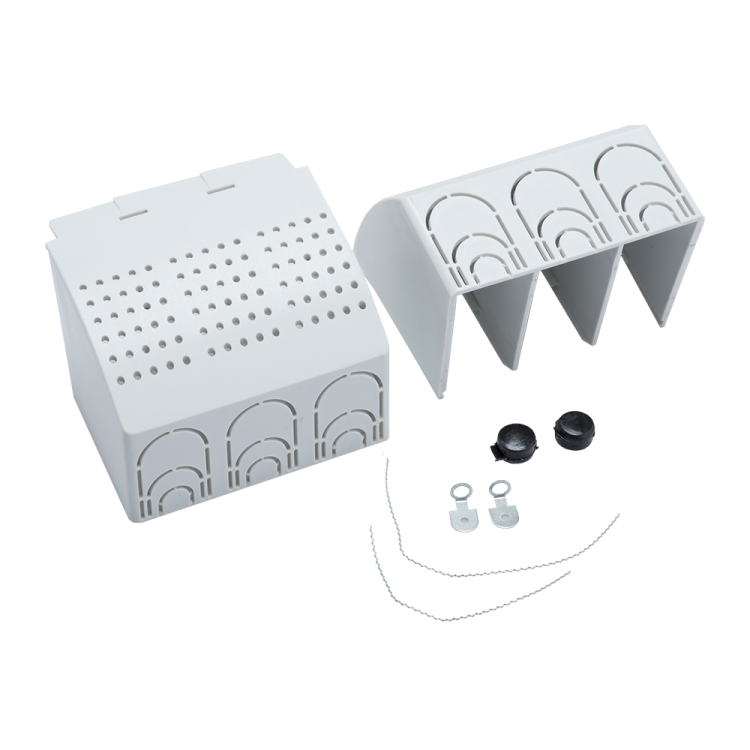

Крышка клеммная OptiMat E100 УХЛ3 (уп.2шт) КЭАЗ 100022

Крышка клеммная OptiMat E100 УХЛ3 (2 шт) - дополнительная защитная деталь для клемм выключателей серии OptiMat E100 от КЭАЗ. Предназначена для повышения безопасности при работе с оборудованием, предотвращает случайное прикосновение к токоведущим частям и позволяет запечатывать клеммы против несанкционированного доступа. Комплект содержит две крышки.

Назначение и область применения

Крышка клеммная OptiMat E100 УХЛ3 (2 шт) устанавливается на клеммы выключателей серии OptiMat E100 после завершения монтажа проводов. Она закрывает открытые контакты, исключая риск поражения электрическим током при обслуживании или осмотре оборудования. Также служит для пломбирования - физически препятствуя подключению или переподключению без разрешения. Применяется в распределительных щитах, на станках, конвейерах и других промышленных установках, где важна безопасность и контроль доступа.

Технические характеристики

• Номинальный ток: 100 А - совместима с нагрузками до 100 ампер, соответствует классу выключателей OptiMat E100
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного и постоянного тока до 690 вольт
• Количество полюсов: 3 - предназначена для трёхполюсных выключателей
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Материал корпуса: пластик - износостойкий, негорючий, устойчивый к механическим воздействиям
• Материал контактного вкладыша: пластик - не проводит ток, обеспечивает электрическую изоляцию
• Материал контактной поверхности: необработанная - не требует специальной подготовки, работает с любыми типами проводов, зажатых винтом
• Тип напряжения управления: AC/DC - совместима с любой полярностью и видом тока
• Код РЭП: РЭ-2521/20 - официальный код для учёта и сертификации в РФ

Совместимость и монтаж

Крышка клеммная OptiMat E100 УХЛ3 (2 шт) совместима **только** с выключателями серии OptiMat E100 от КЭАЗ. Не подходит для моделей другого бренда или другой серии. Монтируется вручную: надевается сверху на клеммы после окончательного затягивания проводов. Защёлкиваются фиксаторы по бокам - проверьте плотное прилегание. Для пломбировки предусмотрены отверстия под металлические или пластиковые пломбы. Установка возможна только при отключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международным нормам IEC 60947-3 для устройств коммутационных. Степень защиты IP20 гарантирует защиту от прямого прикосновения к токоведущим элементам, что снижает риск травматизма. Соответствие коду РЭП РЭ-2521/20 подтверждает допуск к применению в энергообъектах России.

Преимущества

• Увеличивает уровень безопасности персонала - исключает доступ к живым частям
• Обеспечивает возможность пломбирования - предотвращает несанкционированное вмешательство
• Удобная установка - не требует инструментов, фиксируется одним движением
• Двухкомпонентный комплект - одна крышка покрывает три полюса, два комплекта хватает на один выключатель полностью
• Высокая долговечность материала - не деформируется при температурных колебаниях в пределах УХЛ3

Ограничения применения

• Не предназначена для работы во внешних условиях - степень защиты IP20 не защищает от влаги, пыли, агрессивных сред
• Не используется с другими сериями выключателей - даже аналогичными по току, если они не из OptiMat E100
• Не рекомендуется для установки в местах с высокой вибрацией без дополнительной фиксации
• Не заменяет основную защиту - должна использоваться в сочетании с корпусом аппарата и правильной организацией электросети

Примеры использования

• Щитовая автоматики на производстве - защита клемм выключателей, управляемых оператором
• Конвейерные системы - предотвращение случайного включения при техобслуживании
• Аварийные остановочные кнопки - пломбировка для исключения самовольного сброса
• Энергоснабжение объектов ЖКХ - соблюдение требований по контролю доступа к распределительному оборудованию

Практические советы

• Перед установкой крышки убедитесь, что все провода правильно затянуты - слабый контакт вызовет нагрев и выход из строя
• Проверяйте соответствие номера модели: крышка OptiMat E100 УХЛ3 (2 шт) - артикул 100022 - не путайте с другими крышками KЭАЗ
• Пломбу устанавливайте сразу после монтажа - это ускорит прохождение инспекций и снизит риски
• При необходимости замены - используйте оригинальные крышки от КЭАЗ; сторонние аналоги могут не подходить по геометрии
• Условия эксплуатации УХЛ3 позволяют использовать изделие при температурах от −40C до +40C - подходит для холодных цехов и неотапливаемых помещений
