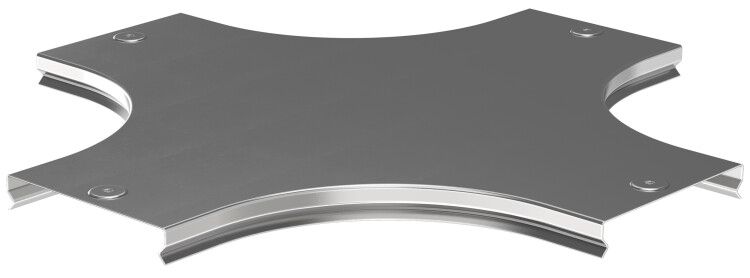

Крышка крестовины плавн. тип Г01 ESCA 500мм | CKR01D-0-500-08 IEK

Крышка крестовины плавная тип Г01 ESCA 500мм от IEK - элемент защиты для кабельных трасс, обеспечивающий механическую безопасность и доступ к точкам соединения. Артикул ckr01d-0-500-08 предназначен для установки на крестовины системы ESCA при прокладке силовых и управляющих кабелей.

Назначение и область применения

Крышка крестовины плавная тип Г01 ESCA 500мм используется для закрывания верхней части крестовины в кабельной трассе. Она защищает внутренние участки кабелей от попадания сторонних предметов, пыли и случайного воздействия, сохраняя при этом возможность быстрого доступа для обслуживания. Применяется в системах распределения электроэнергии в помещениях и на открытых площадках - например, на заводах, в складских комплексах, жилых зданиях и объектах инфраструктуры.

Технические характеристики

• Тип изделия: крышка крестовины плавная
• Размер: 500 мм - соответствует стандартному шагу крестовин серии ESCA
• Материал: сталь толщиной 0,8 мм
• Покрытие: оцинковано по методу Сендзимира - защитный слой цинка ≥10 мкм
• Цвет: серый
• Тип крепления: защелка - фиксация без инструментов
• Степень защиты: IP00 - не обеспечивает защиту от воды и пыли, рассчитана на использование внутри закрытых каналов
• Диапазон рабочих температур: от –50 C до +40 C
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в условиях умеренного, холодного и влажного климата
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Крышка совместима исключительно с крестовинами серии ESCA от IEK. Монтаж выполняется путём плотного защёлкивания на верхнюю часть крестовины - никаких болтов или инструментов не требуется. Для правильной установки убедитесь, что крестовина имеет ту же геометрию и размер (500 мм), что указано в спецификации. Крышку нельзя использовать с другими сериями или аналогичными изделиями других производителей - возможна некорректная посадка и потеря герметичности в местах соединений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и материалы для комплектующих кабельных систем. Оцинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту даже при повышенной влажности. Несмотря на высокую прочность стали, степень защиты IP00 означает, что крышка не предохраняет от брызг, влаги или пыли - её применение допустимо только внутри закрытых кабельных каналов или помещений с контролируемой средой.

Преимущества

• Простая и надёжная система защёлкивания - позволяет открывать и закрывать крышку без инструментов
• Высокая механическая прочность благодаря стальной конструкции толщиной 0,8 мм
• Долговечность: срок службы 20 лет благодаря качественному цинковому покрытию
• Поддержка широкого температурного диапазона - работает в суровых климатических условиях
• Совместимость с всей серией ESCA - легко заменить или дополнить существующую систему

Ограничения применения

• Не применяется на открытом воздухе - отсутствие степени защиты IP выше 00 делает её уязвимой к влаге и пыли
• Не предназначена для использования в взрывоопасных зонах или помещениях с химически активной средой
• Не рекомендуется для установки там, где есть риск механического повреждения сверх нормы - например, рядом с движущимися механизмами
• Не является герметизирующей деталью - не препятствует проникновению жидкостей или газов

Примеры использования

• Закрытие верхнего отверстия крестовины в кабельном канале на производстве для защиты соединений кабелей управления станками
• Фиксация точки доступа в многоквартирном доме при прокладке кабелей связи и питания через технологические шахты
• Обеспечение легкого доступа к кабелям в офисных помещениях с подвесным потолком и кабельными лотками серии ESCA

Практические советы

• Перед установкой проверьте, чтобы крестовина была правильно собрана и не имела деформаций - иначе защелка не будет фиксироваться плотно
• При необходимости частого доступа к кабелям используйте эту крышку вместо глухих заглушек - она экономит время при плановом обслуживании
• Не используйте для защиты кабелей, выходящих наружу - для этого нужны элементы с более высокой степенью защиты (IP54 и выше)
• При заказе запасных частей всегда указывайте полное название: “Крышка крестовины плавная тип Г01 ESCA 500мм” и артикул ckr01d-0-500-08 - это исключит ошибки при подборе
