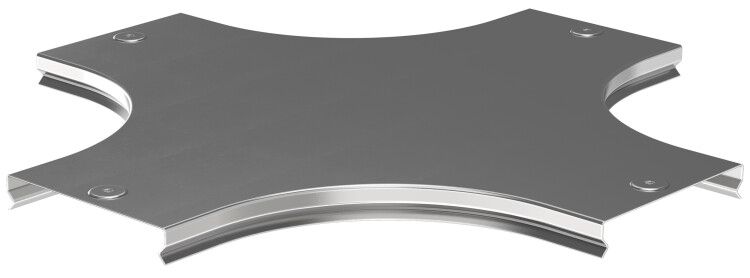

Крышка крестовины плавн. тип Г01 ESCA 80мм | CKR01D-0-080-08 IEK

Крышка крестовины плавный тип Г01 ESCA 80мм от IEK - элемент защиты для кабельной трассы, обеспечивающий физическую безопасность проводов в местах пересечений. Артикул ckr01d-0-080-08 совмещает прочную стальную конструкцию с долговечным оцинкованным покрытием, что делает её подходящей для промышленного монтажа в условиях повышенной механической нагрузки.

Назначение и область применения

Крышка крестовины плавный тип Г01 ESCA 80мм устанавливается поверх кросс-узла кабельной трассы, где несколько направлений кабелей пересекаются. Она защищает кабели от внешнего воздействия: попадания мусора, случайных ударов, брызг воды. Применяется в системах распределения электроэнергии внутри зданий и на открытых площадках - например, на заводах, в складских комплексах, на транспортных терминалах.

Технические характеристики

• Тип изделия: крышка крестовины плавного типа
• Размер: 80 мм - внутренний диаметр посадочного места под крестовину
• Материал: сталь толщиной 0,8 мм
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка не менее 10 мкм, повышающий коррозионную стойкость
• Цвет: серый
• Степень защиты IP: IP00 - не обеспечивает защиту от пыли и воды; применяется только в закрытых помещениях или там, где есть дополнительная защита от окружающей среды
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию во многих регионах России и стран СНГ, включая холодные и влажные зоны
• Нормативный документ: ГОСТ Р 52868-2007
• Тип крепления: защелка - быстрый монтаж и демонтаж без инструментов

Совместимость и монтаж

Крышка крестовины плавный тип Г01 ESCA 80мм совместима исключительно с крестовинами того же типа и габарита - 80 мм. Крепление осуществляется через защелки, которые плотно фиксируют крышку на корпусе крестовины. Для установки достаточно совместить выступы крышки с пазами основания и надавить до щелчка. Нет необходимости использовать болты, шурупы или сварку. После монтажа проверьте, чтобы крышка не люфтила и полностью закрывала верхнюю часть соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, который регламентирует комплектующие для кабельных каналов. Метод оцинкования Сендзимира гарантирует соответствие нормам по антикоррозийной защите металлических изделий. Однако, поскольку степень защиты IP00 не предполагает герметичности, применение в сырых, пыльных или наружных условиях требует дополнительной защиты - например, установки в закрытом шкафе или под наклонными кожухами.

Преимущества

• Высокая механическая прочность благодаря стальной основе толщиной 0,8 мм
• Долговечность - срок службы 20 лет при правильном монтаже
• Застёжка-защелка позволяет менять крышку без инструментов - удобно при плановой проверке кабелей
• Оцинкование по методу Сендзимира обеспечивает лучшую адгезию и однородность покрытия по сравнению с обычным горячим цинкованием
• Поддерживает работу в широком температурном диапазоне - от Arctic-условий до жарких помещений

Ограничения применения

• Не предназначен для использования вне закрытых объектов - IP00 не защищает ни от влаги, ни от пыли
• Не совместим с другими типами крестовин (например, с угловыми или прямоугольными)
• Не рекомендуется для установки в местах постоянного контакта с химически активными веществами - даже оцинкованная сталь может подвергнуться коррозии при длительном воздействии кислот или солевых растворов
• Толщина стенки 0,8 мм достаточна для большинства задач, но недостаточна для высоких ударных нагрузок - не используется в зонах с частым проходом тяжёлой техники

Примеры использования

• На производстве: защита кабелей питания и управления на участке, где три линии пересекаются под станком
• В логистическом центре: крепление кабелей освещения и сигнализации в точке выхода из канала в потолок
• В административном здании: маскировка перехода между этажами в техническом коридоре
• На автобазе: организация доступа к кабелям зарядных устройств в закрытой зоне обслуживания

Практические советы

• Перед монтажом убедитесь, что крестовина имеет точно такой же диаметр - 80 мм. Отклонение более чем +-1 мм затруднит установку
• Проверяйте целостность оцинкованного слоя после транспортировки - при наличии глубоких царапин или сколов место можно обработать антивандальным составом на базе цинка
• Для частого доступа к кабелям выбирайте именно эту модель - защелка позволяет открывать крышку десятки раз без износа
• Если требуется защита от влаги - комбинируйте крышку с герметичной крестовиной и дополнительным силиконовым уплотнителем (не входящим в комплект)
• Не используйте в качестве опоры для веса людей или оборудования - она не рассчитана на нагрузку выше 5–10 кг
