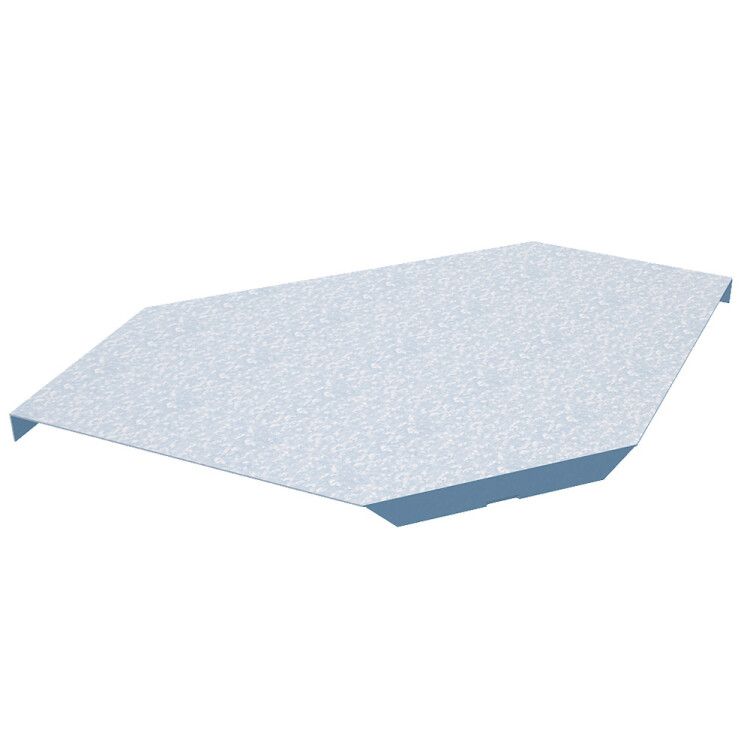

Крышка горизонтального угла КМ 90°, 100 мм, сталь оцинкованная СИСТЕМА КМ LO0701

Крышка для горизонтального угла 90 градусов 100 мм сталь оцинкованная 0.55 мм КМ-профиль предназначена для закрытия уголковых соединений в кабельных лотках, обеспечивая защиту проводов от пыли, механических ударов и случайного контакта. Этот элемент серии КМ-профиль совместим с лотками шириной 100 мм и фиксируется без инструментов.

Назначение и область применения

Крышка для горизонтального угла 90 градусов 100 мм сталь оцинкованная 0.55 мм КМ-профиль используется для завершения кабельной трассы на поворотах в горизонтальной плоскости. Она защищает кабели внутри лотка от внешнего воздействия - пыли, брызг, случайных ударов и попадания сторонних предметов. Применяется исключительно внутри помещений, где нет постоянного воздействия воды, агрессивных химических веществ или высокой влажности.

Технические характеристики

• Форма: горизонтальный угол 90°
• Ширина лотка: 100 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 0.55 мм
• Покрытие: цинковое, антикоррозийное
• Цвет: серый
• Тип крепления: защелка - без болтов и инструментов
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в помещениях с контролируемым микроклиматом
• Огнестойкость: да - материал не распространяет горение

Совместимость и монтаж

Крышка для горизонтального угла 90 градусов 100 мм сталь оцинкованная 0.55 мм КМ-профиль совместима только с лотками серии КМ-профиль шириной 100 мм. Устанавливается путём плотного защелкивания на край уголка - зажим происходит за счёт жёсткости материала и формы крепёжных выступов. Для демонтажа достаточно легкого надавливания на боковые замки - крышка легко снимается без деформации. Не рекомендуется использовать с лотками других производителей или с другими размерами - возможны щели и потеря герметичности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Материал не поддерживает открытого горения, что соответствует нормам пожарной безопасности для внутренней прокладки кабеля. Цинковое покрытие снижает риск электрохимической коррозии при контакте с другими металлами в рамках одной системы.

Преимущества

• Быстрый монтаж и демонтаж благодаря системе защелки - не требуются инструменты
• Высокая прочность за счёт толщины 0.55 мм и качественного оцинкования
• Сохраняет целостность кабельной трассы даже при частом обслуживании
• Подходит для систем с регулярным доступом к кабелям - например, в распределительных шкафах или серверных
• Готовое решение в единой серии КМ-профиль - все компоненты взаимозаменяемы

Ограничения применения

• Не предназначен для наружной установки - не выдерживает длительного воздействия осадков и перепадов температур
• Не применяется в помещениях с повышенной влажностью (>80%) или агрессивными средами (кислоты, щелочи, солевые растворы)
• Не совместим с лотками шириной менее или более 100 мм - не гарантируется плотное прилегание
• Не рассчитан на нагрузку сверх массы кабелей - не является несущим элементом

Примеры использования

• Закрытие поворота в кабельном лотке на этаже офисного здания
• Защита кабелей управления на участке перехода между двумя рядами оборудования в цеху
• Финальный элемент в системе прокладки силовых кабелей в распределительной комнате
• Интеграция в готовую систему КМ-профиль при модернизации существующих трасс

Практические советы

• Перед установкой проверьте, что лоток имеет точно 100 мм ширину - даже +-2 мм могут помешать защелке
• При сборке убедитесь, что кабели не выходят за границы лотка - они не должны давить на крышку
• Если требуется часто открывать крышку - используйте её только там, где есть свободный доступ сбоку
• Не применяйте силу при защелкивании - если не встаёт, проверьте соответствие модели и наличие деформаций
• Этот элемент - часть комплексной системы КМ-профиль; для полноценной трассы сочетайте с прямыми участками, ответвлениями и крепежами того же производителя
