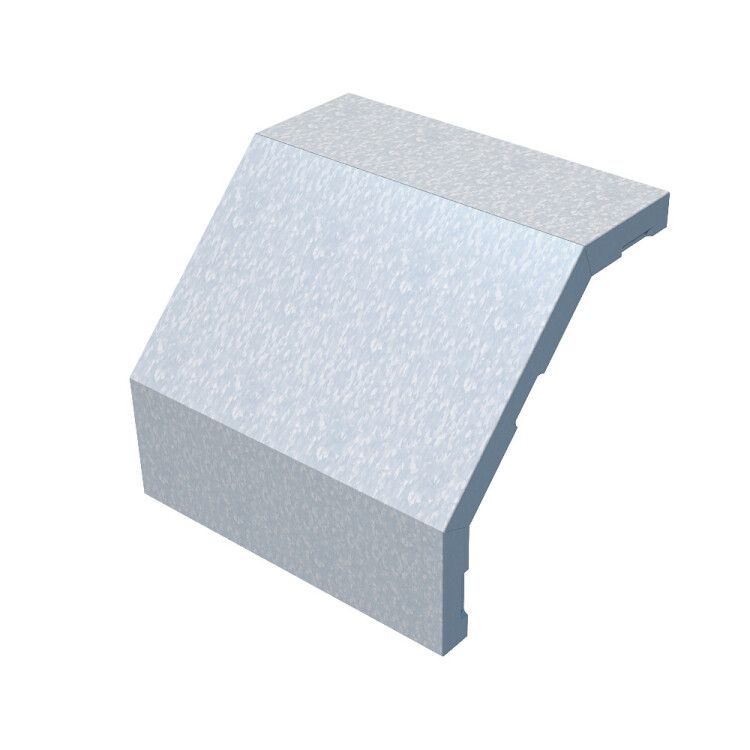

Крышка внешнего вертикального угла КМ-профиль 90° 50мм Система КМ LO0736

Крышка внешнего вертикального угла 90 градусов 50 мм сталь оцинкованная КМ-профиль - комплектующий элемент системы кабельных лотков, обеспечивающий защиту и эстетичный завершение перехода трассы под прямым углом. Применяется совместно с лотками КМ-профиль, обеспечивает быстрый монтаж и надежную защиту кабелей в помещениях.

Назначение и область применения

Крышка внешнего вертикального угла 90 градусов 50 мм сталь оцинкованная КМ-профиль используется для закрывания внешних угловых соединений кабельных лотков при изменении направления трассы вниз под прямым углом. Предназначена исключительно для внутренней установки в помещениях - офисах, производственных зонах, торговых центрах, лабораториях и других объектах с контролируемой средой.

Технические характеристики

• Тип изделия: крышка угла
• Угол поворота: 90 градусов
• Ширина профиля: 50 мм - соответствует стандартным лоткам КМ-профиль
• Материал: сталь оцинкованная по методу Сендзимира - высокая коррозионная стойкость и долговечность
• Толщина стенки: 0,55 мм - достаточна для жесткости, но сохраняет легкость
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие цинком
• Цвет: серый - унифицированный цвет всей серии КМ-профиль
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо применение в условиях умеренного и холодного климата, при температуре от −40 C до +40 C
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных веществ при нагреве

Совместимость и монтаж

Крышка внешнего вертикального угла 90 градусов 50 мм сталь оцинкованная КМ-профиль совместима только с лотками серии КМ-профиль шириной 50 мм. Монтаж выполняется без инструментов:

• Элемент просто заводится на угол лотка до щелчка - защелкивающиеся фиксаторы автоматически захватывают край лотка
• Для демонтажа достаточно потянуть крышку вверх - она легко освобождается без деформаций
• Не требует сверления, болтов или саморезов
• Рекомендуется проверять точное соответствие ширины лотка перед установкой - расхождение более +-1 мм затрудняет защелкивание

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Материал не распространяет пламя и не содержит токсичных добавок. Соответствует нормам безопасности для электромонтажных систем в помещениях. Не предназначен для открытых площадок, агрессивных сред или постоянного воздействия воды.

Преимущества

• Быстрая установка и снятие - экономия времени при обслуживании кабельных трасс
• Высокая механическая прочность благодаря оцинкованной стали - выдерживает случайные удары и нагрузки
• Защита от пыли, мелкого мусора и случайного контакта с проводниками
• Гладкая поверхность без острых кромок - безопасна для персонала
• Единый дизайн с другими элементами серии КМ-профиль - гармоничный вид всей трассы

Ограничения применения

• Не применяется на открытом воздухе - даже кратковременный контакт с дождём или конденсатом снижает срок службы
• Не рекомендуется для помещений с повышенной влажностью (>80%) или химической агрессией - например, в химических цехах, бассейнах, мясопереработках
• Не подходит для лотков другой ширины - несовместим с 30 мм, 60 мм и другими модификациями
• Не является герметичным элементом - не обеспечивает IP-защиту

Примеры использования

• Закрытие вертикального перехода между этажами в офисном здании - где кабельные лотки меняют направление с горизонтального на вертикальное
• Финишное оформление трассы в серверной комнате - для защиты кабелей питания и связи
• Обустройство кабельных каналов в учебных корпусах, больницах, административных зданиях
• Монтаж в промышленных цехах с минимальными уровнями запыленности и отсутствием агрессивных паров

Практические советы

• Перед монтажом проверьте, что лоток имеет точно 50 мм ширину - используйте штангенциркуль, если есть сомнения
• Не применяйте силовые инструменты при установке - это может повредить защелки
• При замене нескольких крышек - начинайте с нижнего участка, чтобы не сбивать уже установленные элементы
• Храните в сухом месте - длительное воздействие влаги даже при хранении вызывает белые пятна на цинке
• Артикулы kvl90-50, lo0736, kvl90*50 - все они относятся к одному продукту; выбирайте тот, который указан в вашем каталоге поставщика
