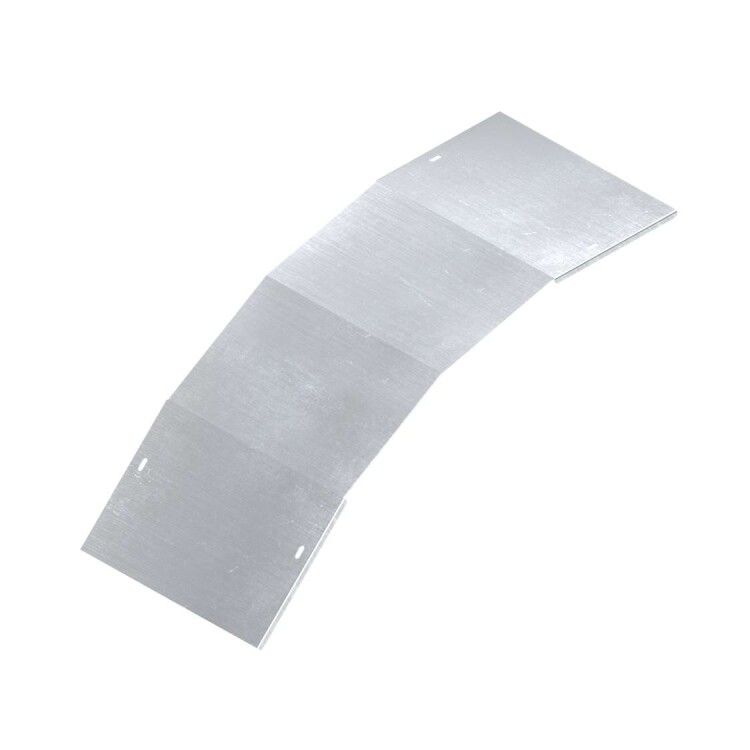

Крышка на угол вертикальный внешний 45 градусов, 100х500 R600 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LKO0165K ДКС

Крышка на угол вертикальный внешний 45 градусов, 100х500 R600 от DKC (ДКС), артикул lko0165k, предназначена для завершения и защиты кабельной трассы на внешнем угловом переходе. Она обеспечивает безопасную и эстетичную укладку кабелей в системах лотков L5 Combitech.

Назначение и область применения

Этот элемент используется для закрытия внешнего вертикального угла в кабельной трассе с поворотом 45°. Он защищает кабели от механических повреждений, пыли, влаги и случайных контактов. Подходит для установки в промышленных помещениях, на производствах, в распределительных щитах и на объектах с жесткими требованиями к безопасности.

Технические характеристики

• Тип изделия: крышка лотка
• Угол поворота: 45°
• Радиус изгиба: R=600 мм
• Габариты лотка: высота борта 100 мм, ширина основания 500 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк (защита от коррозии)
• Цвет: серый
• Тип крепления: защелка
• Огнестойкость: да

Совместимость и монтаж

Крышка совместима с лотками серии L5 Combitech от DKC, имеющими аналогичные габариты (100×500 мм). Комплект включает соединительные пластины и крепежные элементы - всё необходимое для быстрого монтажа без допоборудования. Крепление осуществляется за счет защелки: достаточно плотно прижать крышку к лотку до характерного щелчка. Установка возможна как на горизонтальных, так и на вертикальных участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости, что позволяет использовать его в зонах с повышенным риском возгорания. Материал - оцинкованная сталь - обеспечивает долговечность даже в условиях повышенной влажности и агрессивной среды. Соответствие стандартам EN 61537 и ГОСТ Р 50571 реализовано через применение материалов и конструктивных решений, принятых в серии L5 Combitech.

Преимущества

• Закрытая форма предотвращает выпадение кабелей и попадание сторонних предметов внутрь трассы
• Оцинкованная сталь устойчива к коррозии, продлевает срок службы системы
• Фиксация защелкой исключает необходимость винтов и инструментов при сборке
• Огнестойкость снижает риски распространения пламени в случае аварии
• Комплектность - все детали для монтажа уже в наличии, не требуется докупать крепеж

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - не имеет IP-классификации
• Подходит только для лотков с точными габаритами 100×500 мм; несовместим с другими размерами
• Радиус R=600 мм фиксирован - нельзя адаптировать под более острые или более плавные повороты
• Не рекомендован для наружной установки без дополнительной защиты от осадков и УФ-излучения

Примеры использования

• Переход между двумя вертикальными лотками на стене с углом 45°
• Обводка трубопровода или оборудования в цеху с ограниченным пространством
• Завершение трассы вблизи технологического оборудования, где есть риск ударов или перегрева
• Прокладка силовых кабелей в распределительном пункте с требованием к пожаробезопасности

Практические советы

• Перед монтажом проверьте соответствие габаритов лотка - высота 100 мм и ширина 500 мм должны точно совпадать
• При использовании в местах с частыми вибрациями дополнительно проверяйте надежность защелки после установки
• Не используйте для кабелей с наружным диаметром больше половины свободного объема внутри лотка - это затруднит последующую замену проводов
• При необходимости удлинить трассу - применяйте только оригинальные соединительные пластины из комплекта DKC, чтобы сохранить целостность заземления и прочности соединения
• При хранении избегайте длительного контакта с агрессивными жидкостями - хотя материал оцинкованный, длительное воздействие кислот или щелочей может повредить покрытие
