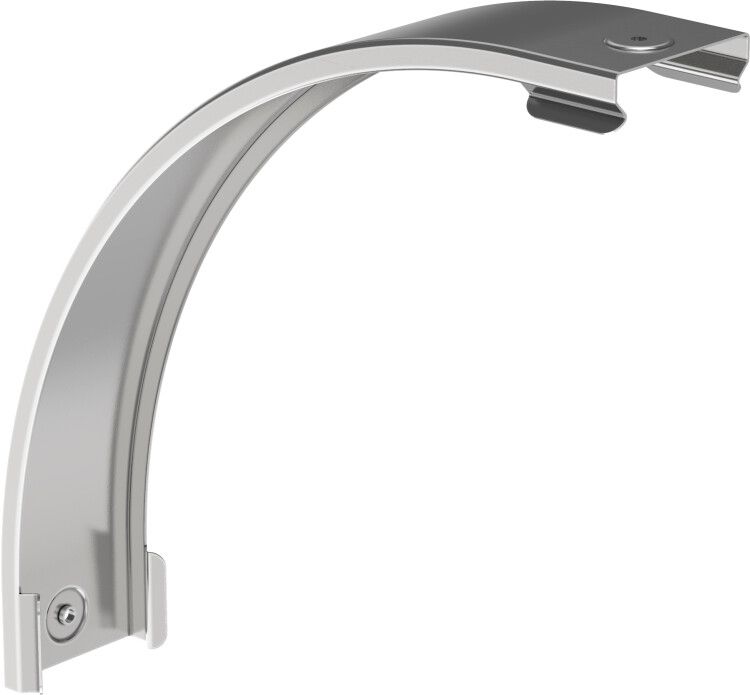

Крышка поворота плавн. 90град тип В20 ESCA 50мм | CPV41D-0-90-050-08 IEK

Крышка поворота плавного 90 град тип В20 ESCA 50мм от IEK - элемент системы кабельной трассы, обеспечивающий доступ к кабелям в местах поворота без демонтажа всей трассы. Артикул cpv41d-0-90-050-08 предназначен для установки в системах с жесткими требованиями к долговечности и защите от внешних воздействий.

Назначение и область применения

Крышка поворота плавного 90 град тип В20 ESCA 50мм используется для обеспечения быстрого доступа к кабелям в углах кабельных трасс. Применяется там, где требуется периодический осмотр, ремонт или модификация проводки - например, в распределительных щитах, технологических коробах, кабельных каналах на заводах, в транспорте или объектах ЖКХ. Устанавливается на поворотах трассы под углом 90 градусов, позволяя открывать крышку без снятия всего участка.

Технические характеристики

• Угол поворота: 90 градусов - соответствует стандартному изгибу кабельной трассы;
• Тип изделия: крышка - служит съемным элементом для доступа к внутреннему пространству;
• Тип крепления: защелка - фиксация без инструментов, позволяет быстро открывать и закрывать;
• Материал: сталь - прочная основа, выдерживающая механические нагрузки;
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка толщиной не менее 10 мкм, устойчивый к коррозии;
• Толщина материала: 0,8 мм - оптимальная жесткость при минимальном весе;
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию в промышленных условиях;
• Диапазон рабочих температур: от –50 до +40 C - работает в суровых климатических зонах;
• Степень защиты: IP00 - не обеспечивает защиту от воды и пыли; применяется только внутри закрытых трасс;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущена к использованию в помещениях с умеренным, холодным и влажным климатом;
• Цвет: серый - совместим с большинством металлических кабельных систем;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным изделиям в России.

Совместимость и монтаж

Крышка поворота плавного 90 град тип В20 ESCA 50мм совместима с другими элементами серии ESCA от IEK, имеющими аналогичный профиль и размер 50 мм. Монтаж осуществляется путем вставки крышки в поворотный элемент трассы и фиксации защелками. Для правильной установки проверьте, чтобы внутренний контур трассы имел точный размер 50 мм - отклонения более +-1 мм затруднят герметизацию и надежность фиксации. Инструменты не требуются - достаточно плотного нажатия до характерного щелчка.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует безопасность и эксплуатационные параметры кабельных каналов и аксессуаров. Отсутствие степени защиты IP00 означает, что применение вне закрытых кабельных систем запрещено - открытые участки требуют дополнительной защиты. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Закрепление защелкой исключает необходимость болтов и инструментов при обслуживании;
• Оцинкование по методу Сендзимира гарантирует долгую жизнь даже в агрессивных средах;
• Стандартный угол 90° идеально сочетается с существующими трассами без доработок;
• Срок службы 20 лет снижает частоту замены и затраты на техобслуживание;
• Серый цвет не бросается в глаза и легко интегрируется в промышленные интерьеры.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP00 не предохраняет от влаги и пыли;
• Не рекомендуется использовать в местах с высокой вероятностью механических ударов - толщина 0,8 мм достаточна для нормальной эксплуатации, но не для экстремальных условий;
• Подходит только для кабельных трасс с внутренним размером 50 мм - несовместима с другими размерами;
• Не является элементом герметизации - при необходимости защиты от влаги следует использовать дополнительные уплотнители или другие решения.

Примеры использования

• Промышленные конвейеры - доступ к кабелям управления в углах трассы;
• Автомобильные сборочные линии - легкий доступ к проводке при перенастройке оборудования;
• Жилые дома с кабельными шахтами - сервисный доступ к этажным распределительным коробкам;
• Объекты энергетики - обслуживание силовых кабелей в закрытых кабельных каналах.

Практические советы

• Перед монтажом проверьте, что кабельная трасса имеет точно 50 мм внутреннего диаметра - иначе крышка будет либо слишком свободной, либо не войдет;
• При многократном открывании следите за состоянием защелок - они не ремонтируются, при поломке заменяйте всю крышку;
• Не используйте смазку на защелках - она притягивает пыль и снижает надежность фиксации;
• Для помещений с повышенной влажностью (например, подвалы) дополнительно проверяйте целостность оцинкованного слоя после монтажа - возможны микроповреждения при резке или сверлении соседних элементов;
• Arтикул cpv41d-0-90-050-08 всегда указывается на упаковке - сохраняйте ее для будущих заказов.
