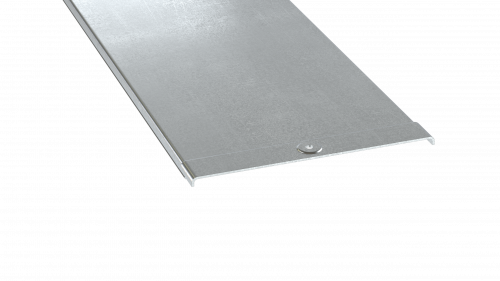

Крышка с заземлением на лоток осн.100, толщ. 2,0, L3000, горячеоцинкованная | SKH3010HDZ DKC ДКС

Крышка с заземлением для лотка осн.100, толщина 2,0 мм, L3000, горячеоцинкованная от DKC (ДКС), артикул skh3010hdz, предназначена для защиты кабельных трасс в системах S5 Combitech. Она обеспечивает механическую безопасность, предотвращает попадание пыли и влаги, а также гарантирует надёжное заземление всей кабельной системы.

Назначение и область применения

Эта крышка используется для закрывания верхней части кабельного лотка шириной 100 мм из серии S5 Combitech. Её главная задача - защитить кабели от повреждений, пыли, брызг воды и случайного контакта. Также она выполняет функцию заземления: благодаря контактным элементам создаёт непрерывную электрическую связь между крышками и самими лотками, что важно для безопасности электроустановок.

Подходит для внутреннего и частично для наружного применения в помещениях с умеренной влажностью - например, в производственных цехах, серверных, распределительных пунктах, на объектах ЖКХ и энергетики.

Технические характеристики

• Ширина: 100 мм - совпадает с базовой шириной лотков серии S5 Combitech;
• Длина: 3000 мм (3 метра) - соответствует стандартной длине лотков этой серии;
• Толщина материала: 2,0 мм - обеспечивает жесткость и долговечность при нагрузках;
• Материал: сталь оцинкованная - высокая коррозионная стойкость;
• Покрытие: горячее цинкование - равномерный слой цинка глубоко проникает в металл, увеличивает срок службы до 20+ лет даже в условиях повышенной влажности;
• Цвет: серый - единый цветовой ряд с другими компонентами S5 Combitech;
• Тип крепления: защелка - быстрое соединение без инструментов; легко открывается для обслуживания;
• Заземление: да - через металлический контакт с лотком при установке;
• Совместимость: только с лотками S5 Combitech шириной 100 мм - как перфорированными, так и сплошными.

Совместимость и монтаж

Крышка с заземлением для лотка осн.100, толщина 2,0 мм, L3000, горячеоцинкованная (skh3010hdz) совместима исключительно с лотками серии S5 Combitech. Устанавливается на лотки с шириной основания точно 100 мм - другие размеры не подходят.

Монтаж:

• Уложите крышку поверх открытого лотка - выступы на кромках должны совпасть с направляющими лотка;
• Аккуратно надавите сверху - защелки автоматически зафиксируются;
• Чтобы снять крышку - потяните её назад на 5–10 мм, затем поднимите вверх;
• Не используйте силовые инструменты - риск деформации защелок;
• При сборке длинных участков следите, чтобы все крышки плотно смыкались - это сохраняет целостность контура заземления.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р МЭК 61537 и рекомендациями IEC для кабельных систем. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 по ISO 12944. Конструкция позволяет реализовать эффективное заземление без дополнительных проводников - снижает риск возникновения шагового напряжения и электромагнитных помех.

Преимущества

• Автоматическое заземление - не требует дополнительных медных перемычек;
• Фиксация защелкой - экономит время при монтаже и сервисном обслуживании;
• Высокая прочность - толщина 2 мм делает крышку устойчивой к ударным нагрузкам и давлению;
• Долговечность покрытия - горячее цинкование защищает от ржавчины даже при микроскопических повреждениях;
• Единая система - полностью совместима с остальной продукцией S5 Combitech, что упрощает проектирование и замену деталей.

Ограничения применения

• Не предназначен для постоянного нахождения под прямыми осадками или в средах с химическими парями - хотя цинк устойчив, длительное воздействие агрессивных веществ может снизить срок службы;
• Не использовать с лотками других серий или сторонних производителей - форма и расположение защелок отличаются;
• Не допускается применение в местах с температурой выше +80 C - возможна потеря герметичности и деформация материалов;
• Не следует использовать как несущий элемент - крышка не рассчитана на опирание людей или оборудования.

Примеры использования

• На заводах - защита кабелей управления на конвейерах;
• В офисных зданиях - закрытие трасс в подпольях и технологических каналах;
• В АТС и серверных - обеспечение бесперебойной работы сетевой инфраструктуры;
• На транспорте - внутри железнодорожных депо и автовышках для защиты сигнализационных кабелей;
• В коммунальных хозяйствах - на насосных станциях и тепловых пунктах.

Практические советы

• Перед монтажом проверьте, что лоток чистый - грязь или остатки металла могут мешать защелке;
• При использовании нескольких секций - начинайте сборку с одного конца, чтобы избежать перекосов;
• Если требуется удлинение трассы - используйте только оригинальные переходники S5 Combitech, а не просто стыкуйте крышки;
• Для контроля качества заземления после монтажа проведите тест с помощью мультиметра - сопротивление между крышкой и корпусом лотка должно быть менее 0,1 Ом;
• Храните запасные крышки в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой.
