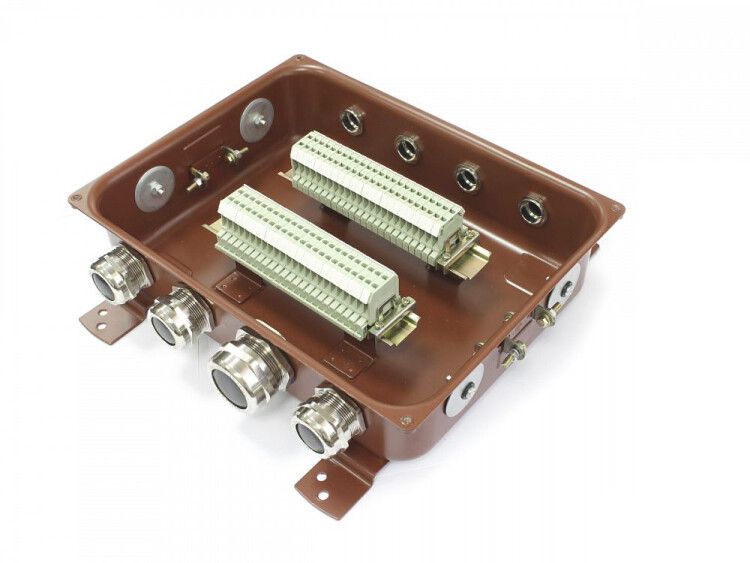

Коробка распределительная соединительная КС-40 УХЛ1,5 IP65 латунный ввод | zeta30352 ГОФРОМАТИК ЗЭТА

Коробка распределительная соединительная КС-40 УХЛ1,5 IP65 латунный ввод от ЗЭТАРУС — надёжное решение для сборки и разветвления силовых и контрольных цепей в условиях повышенной влажности, пыли и перепадов температур. Прочная оцинкованная сталь, 40 клемм и латунный ввод обеспечивают долгую службу даже на промышленных объектах.

Назначение и область применения

Коробка распределительная соединительная КС-40 УХЛ1,5 IP65 латунный ввод используется для безопасного соединения и разветвления электрических цепей. Подходит для работы с кабелями с алюминиевыми или медными жилами сечением 1,5–4 мм² — в том числе силовыми и контрольными линиями КИПиА. Применяется в системах автоматизации, на станках, конвейерах, в щитовых помещениях, на открытых площадках и в других местах, где требуется защита от пыли и воды.

Технические характеристики

• Количество клемм: 40 — позволяет развести до 40 проводов в одной точке без лишних переходников
• Максимальное сечение провода: 4 мм² — совместима с большинством контрольных и слаботочных кабелей
• Номинальное напряжение изоляции: 660 В — обеспечивает безопасную работу в сетях до 660 В переменного тока
• Степень защиты: IP65 — полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: оцинкованная сталь — устойчив к коррозии, механически прочна
• Цвет: красный — визуально выделяется, удобен для идентификации
• Форма: прямоугольная — легко монтируется на стену или панель
• Температура эксплуатации: от –40 °C до +60 °C — работает в суровых климатических зонах (класс УХЛ1,5)
• Состав: без галогенов — при возгорании не выделяет токсичных паров
• Толщина стенки: 2 мм — достаточна для жёсткости и удержания нагрузки
• Тип ввода: кабельный, латунный — надёжный контакт, устойчив к окислению

Совместимость и монтаж

Коробка распределительная соединительная КС-40 УХЛ1,5 IP65 латунный ввод монтируется открытым способом — крепится болтами к поверхности стены, панели или шкафу. Для фиксации подходят стандартные крепёжные элементы M4–M6. Латунный ввод рассчитан на кабели с внешним диаметром до 8–10 мм; перед установкой проверьте соответствие диаметра кабеля и внутреннего прохода ввода. Крышка закрывается винтовым механизмом — не требует специальных инструментов. Благодаря запрессованной бобышке и невыпадающим винтам, крышка не теряет герметичность после множества открываний.

Безопасность и стандарты

Коробка соответствует требованиям к электроустановкам в условиях повышенной опасности. Степень защиты IP65 гарантирует безопасность при работе во влажных средах. Материалы корпуса и клемм не содержат галогенов — снижают риск образования ядовитых веществ при нагреве. Напряжение изоляции 660 В соответствует нормам ГОСТ для промышленного оборудования. Все контакты выполнены из качественных материалов, исключающих самопроизвольное ослабление соединений.

Преимущества

• Высокая плотность клемм — 40 точек соединения в одном устройстве, экономит место
• Латунный ввод — более долговечен и устойчив к коррозии, чем пластиковый аналог
• Герметичность сохраняется после десятков циклов открытия/закрытия крышки
• Устойчивость к экстремальным температурам — подходит для холодных регионов и теплых цехов
• Оцинкованная сталь — не требует дополнительной антикоррозийной обработки
• Яркий красный цвет — упрощает поиск и обслуживание в сложных распределительных системах

Ограничения применения

• Не предназначен для монтажа внутри трубопроводов или подземных колодцев — степень защиты IP65 недостаточна для постоянного погружения
• Максимальное сечение провода — 4 мм²; нельзя использовать с кабелями больше 6 или 10 мм²
• Не рекомендовано применение в агрессивных химических средах — хотя материал устойчив к влаге, он не защищён от кислот и щелочей
• Подходит только для открытой установки — не является частью герметичного шкафа

Примеры использования

• Разветвление сигнальных линий на конвейере с контроллером
• Объединение нескольких датчиков в единую точку доступа на производственной линии
• Сборка распределительной точки для управления освещением на открытом складе
• Подключение кабелей КИПиА в зимнем цеху с высокой влажностью
• Монтаж временного питания на стройплощадке с необходимостью частого доступа

Практические советы

• Перед монтажом проверьте, что диаметр кабеля соответствует размеру латунного ввода — слишком толстый кабель повредит уплотнение
• При затяжке винтов крышки используйте крестовую отвертку — равномерное усилие предотвращает деформацию корпуса
• Если нужна дополнительная защита от влаги — проклейте стык крышки силиконовым герметиком (не нарушает IP65)
• Для удобства обслуживания — пометьте каждую клемму этикеткой сразу после подключения
• Коробка распределительная соединительная КС-40 УХЛ1,5 IP65 латунный ввод от ЗЭТАРУС совместима с другими изделиями серии КС — можно комбинировать с КС-30 для масштабирования системы
