Муфта кабельная концевая 20кВ 1ПКНТ-20-150/240-Б КВТ 63988

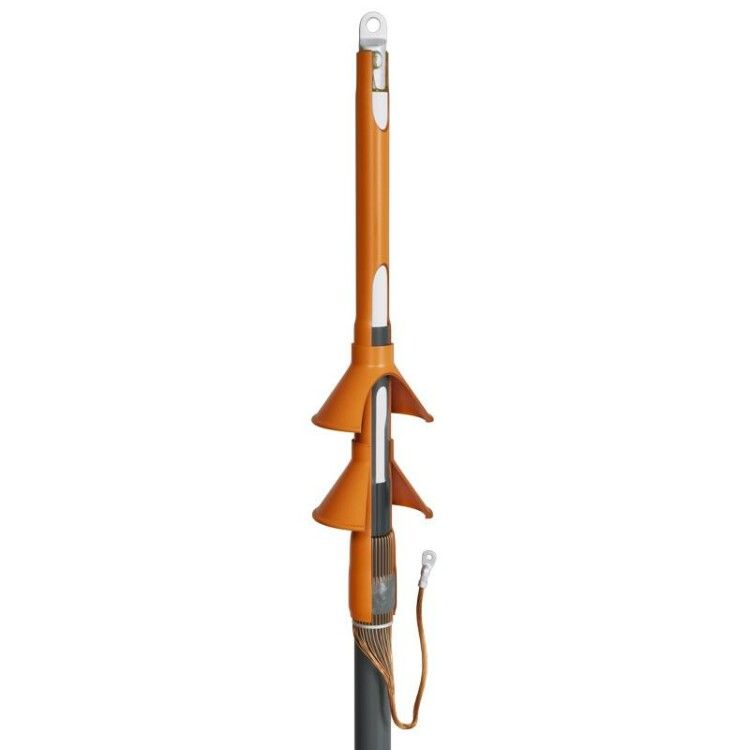

Муфта кабельная концевая 1ПКНТ-20-150/240-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 20 кВ. Применяется в сетях среднего напряжения для вывода кабеля за пределы траншей, колодцев или оборудования. Благодаря термоусадке и встроенным элементам защиты, изделие обеспечивает долговечную работу даже в сложных условиях.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-20-150/240-Б используется для завершения одножильных кабелей типа (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г. Она позволяет безопасно вывести кабель из земли или кабельной канализации и подключить его к оборудованию - например, к трансформатору, рубильнику, автоматическому выключателю или другому устройству на стороне 20 кВ. Подходит для наружной установки, в том числе в открытой сети, на столбах, в распределительных пунктах и камерах.

Технические характеристики

• Номинальное напряжение: 20 кВ
• Рабочее сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Количество жил: одна
• Материал изоляции кабеля: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-005-97284872-2015
• Защита от трекинга: да, благодаря специальному материалу внешней изоляции
• Герметизация: обеспечивается термоплавким клеем внутри антитрекинговой трубки
• Заземление: выполняется через медный проволочный экран кабеля; наконечник для него в комплект не входит

Совместимость и монтаж

Муфта 1ПКНТ-20-150/240-Б совместима исключительно с указанными типами кабелей: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г. Установка возможна только на одножильные кабели с экранированием из медных проволок и изоляцией из сшитого полиэтилена.

Монтаж осуществляется методом термоусадки с применением пропановой горелки. Для правильной сборки требуется:

• Инструмент для снятия изоляции и полупроводящего экрана;
• Пропановая горелка ПГ (КВТ);
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

В комплект входят болтовые наконечники на 35 кВ - они обеспечивают механическую прочность и электрический контакт при подключении к шинам или аппаратам. Заземляющий провод формируется самостоятельно из медного экрана кабеля - необходимо выполнить опрессовку собственным наконечником.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническим условиям ТУ 3599-005-97284872-2015. Все полимерные материалы, используемые в составе, являются галоген-free (HF): при возгорании не выделяют токсичные газы. Антитрекинговый материал внешней изоляции препятствует образованию поверхностных пробоев даже при повышенной влажности и загрязнении. Конструкция обеспечивает достаточную длину пути утечки для работы в условиях загрязненной атмосферы.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - исключает попадание влаги и грязи;
• Эффективное распределение электрического поля за счет трубки выравнивания потенциала - снижает риск пробоя в месте среза экрана;
• Устойчивость к UV-излучению и перепадам температур - подходит для длительной эксплуатации на открытом воздухе;
• Встроенная система против трекинга продлевает срок службы в условиях запыления и влажности;
• Компоненты изготовлены без галогенов - повышают пожаробезопасность объекта;
• Один комплект рассчитан на одну фазу - удобство при работе в трехфазных системах.

Ограничения применения

• Не многожильные кабели - только одножильные с медным экраном;
• Не допускается использование с кабелями других типов изоляции (например, бумажной или ПВХ);
• Требуется точное соответствие сечения кабеля: 150–240 мм2 - меньшие или большие значения недопустимы;
• Не рекомендовано использовать в местах постоянного контакта с маслом, бензином или другими растворителями - материал не предназначен для химической стойкости;
• Отсутствуют в комплекте наконечники для заземления - их необходимо подготовить дополнительно.

Примеры использования

• Подключение кабеля от воздушной ЛЭП 20 кВ к трансформатору в КТП;
• Оконцевание кабеля перед входом в распределительный щит на площадке;
• Формирование выхода кабеля из кабельной канализации на опоре;
• Обустройство ответвлений в городских сетях с подземной прокладкой;
• Работы на промышленных предприятиях - конвейеры, насосные станции, системы управления.

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен точно попадать в диапазон 150–240 мм2. Перегрузка или недоиспользование приведут к плохой герметизации или пробою;
• При снятии полупроводящего экрана сохраните ровный срез - неровности нарушают распределение поля и вызывают нагрев;
• Используйте только рекомендованные инструменты КВТ: горелку ПГ и набор НМБ-6 - другие устройства могут повредить термоусадочные элементы;
• После усадки проверьте целостность всех участков: нет ли пузырей, вздутий или неплотного прилегания;
• Для заземления выбирайте наконечник подходящего сечения и качественно опрессуйте его - этот элемент влияет на безопасность всей цепочки;
• Храните муфту в сухом помещении при температуре выше 0 C - заморозка материалов до монтажа может изменить их свойства.
