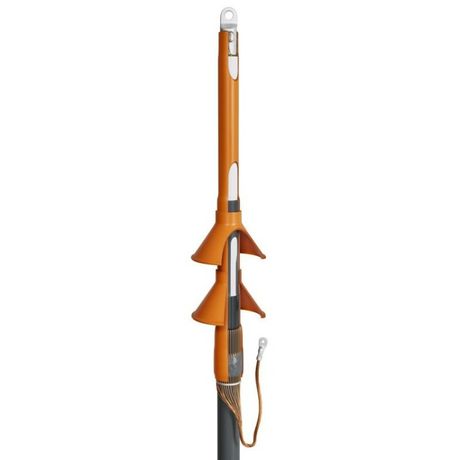

Муфта кабельная концевая 20кВ 1ПКНТ-20-70/120-Б КВТ 63987

Муфта кабельная концевая 1ПКНТ-20-70/120-Б с болтовыми наконечниками КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 20 кВ. Применяется в сетях среднего напряжения, особенно там, где требуется защищенная и долговечная концовка кабеля на открытом воздухе. Бренд КВТ и артикул 63987 указывают на соответствие продукта отраслевым нормам и серийному производству.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-20-70/120-Б с болтовыми наконечниками КВТ используется для создания безопасного и герметичного окончания одножильного кабеля с экранированием. Подходит для монтажа на воздушных линиях, трансформаторных подстанциях, распределительных пунктах и других местах, где кабель выводится на оборудование или переход к другому типу соединения.

• Работает с кабелями типа (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
• Обеспечивает изоляцию и механическую защиту места среза полупроводящего экрана
• Подходит для наружной установки - устойчива к перепадам температур, УФ-излучению и влаге

Технические характеристики

• Номинальное напряжение: 20 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Тип изделия: концевая муфта, термоусаживаемая
• Количество жил: одна
• Материал изоляции кабеля: сшитый полиэтилен
• Материал муфты: негорючий термопластик
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Комплектация: болтовые наконечники на 35 кВ, термоусаживаемые элементы, трубка выравнивания поля, антитрекинговая изоляция, термоплавкий клей
• Стандарт: ТУ 3599-005-97284872-2015
• Галогены: отсутствуют (HF = Halogen Free)

Совместимость и монтаж

Муфта 1ПКНТ-20-70/120-Б с болтовыми наконечниками КВТ совместима только с одножильными кабелями указанного типа и сечения. Для монтажа необходима подготовка кабеля: удаление внешней оболочки, полупроводящего экрана и изоляции до требуемой длины. После этого все компоненты муфты надеваются последовательно и нагреваются пропановой горелкой.

• Заземление выполняется через медный проволочный экран кабеля - наконечник для него в комплект не входит
• Болтовые наконечники уже установлены - их можно сразу закрепить на токоведущей жиле
• Не допускается использование с многожильными кабелями или кабелями с другой изоляцией
• Инструменты для монтажа: пропановая горелка ПГ (КВТ), набор НМБ-6 (КВТ) для срыва головок, инструменты для зачистки

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-005-97284872-2015. Конструкция исключает риск поверхностного пробоя благодаря:

• Трубке выравнивания электрического поля - снижает концентрацию напряжения на краю среза экрана
• Антитрекинговой внешней изоляции - предотвращает образование электрических следов даже при загрязнении
• Увеличенной длине пути утечки - за счет ребристой формы изоляторов
• Отсутствием галогенов - при возгорании не выделяет токсичных газов

Преимущества

• Высокая степень защиты IP67 - герметичность достигается за счет термоплавкого клея внутри антитрекинговой трубки
• Устойчивость к агрессивным погодным условиям - UV-защита, морозостойкость, влагонепроницаемость
• Простота монтажа - один комплект на одну фазу, четкая последовательность сборки
• Экономия времени - готовые болтовые наконечники исключают необходимость опрессовки
• Долговечность - материалы не стареют под нагрузкой, сохраняют эластичность при низких температурах

Ограничения применения

• Не применяется для кабелей с бумажной или резиновой изоляцией
• Не предназначен для внутренней установки в замкнутых помещениях без вентиляции - возможен перегрев при длительной работе
• Не рекомендуется использовать при температурах ниже –50 C или выше +50 C
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2 - риск недостаточного контакта или перегрузки
• Требуется точное соблюдение технологии монтажа - некорректный прогрев приводит к деформации или потере герметичности

Примеры использования

• Оконцевание кабеля АПвПу перед подключением к силовому трансформатору
• Монтаж конца кабеля на столбовой опоре ЛЭП 20 кВ
• Подключение кабеля к распределительному устройству (РУ) на открытой подстанции
• Замена поврежденного конца кабеля в условиях повышенной влажности или снежных зим

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 70–120 мм2
• Используйте только рекомендованные инструменты КВТ - другие горелки могут дать неравномерный нагрев
• Не снимайте защитную пленку с компонентов заранее - она предохраняет от загрязнений
• После монтажа проверьте герметичность: на поверхности не должно быть пузырей, трещин или вздутий
• Для заземления используйте подходящий наконечник на медный экран - выбирайте по сечению кабеля
• Храните муфту в сухом месте при температуре от –10 C до +30 C - не допускайте заморозки компонентов до монтажа
