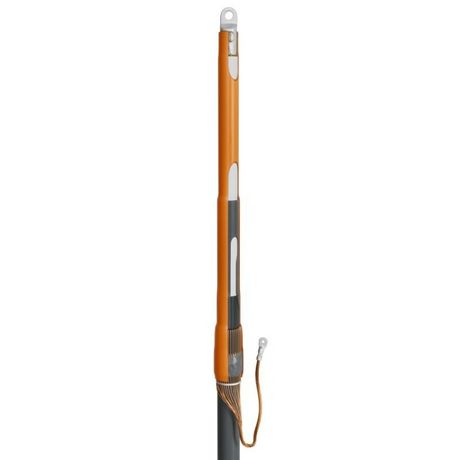

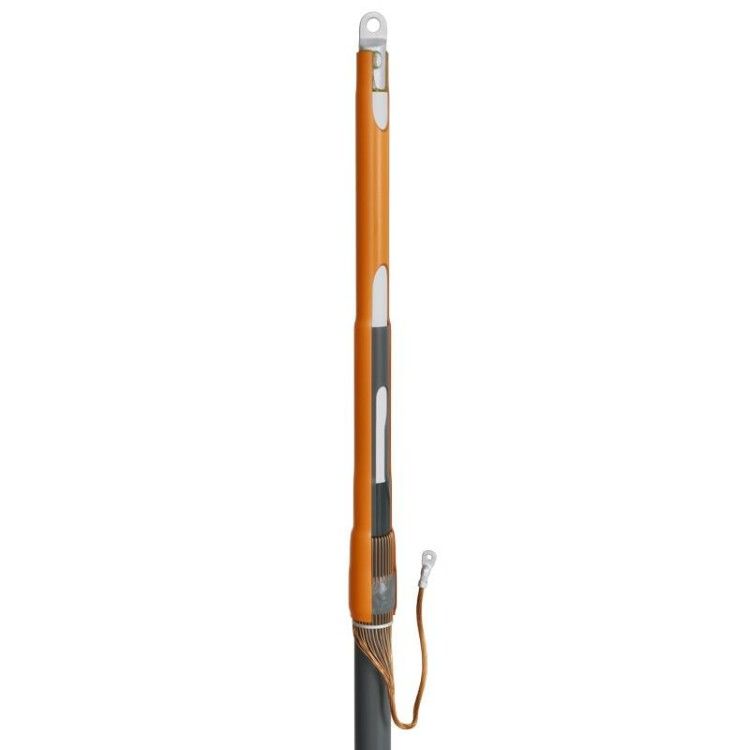

Муфта кабельная концевая 20кВ 1ПКВТ-20-70/120-Б КВТ 63984

Муфта кабельная концевая 1ПКВТ-20-70/120-Б с болтовыми наконечниками КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 20 кВ. Продукт сочетает надежную электрическую изоляцию, герметичность и совместимость с распространёнными типами кабелей, что делает его удобным решением для монтажа в условиях повышенной влажности, перепадов температур и открытой среды.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-20-70/120-Б с болтовыми наконечниками КВТ используется для завершения одножильных кабелей с экранированием - то есть создания точки выхода кабеля в оборудование, трансформатор, распределительное устройство или другую аппаратуру. Подходит для установки в подземных колодцах, на столбах, внутри камер, в помещениях с контролируемым микроклиматом. Часто применяется в сетях 10–20 кВ: энергообъекты, ЖЭКи, промышленные объекты, транспортировочные системы.

Технические характеристики

• Номинальное напряжение: 20 кВ
• Рабочее сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Комплектация: болтовые наконечники на 35 кВ, термоусаживаемые элементы, трубка выравнивания поля, антитрекинговая трубка с термоплавким клеем
• Галоген-free состав: все полимеры не содержат хлора, брома и других галогенов (HF=Halogen Free)

Совместимость и монтаж

Муфта 1ПКВТ-20-70/120-Б с болтовыми наконечниками КВТ совместима с кабелями следующих типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г. Установка выполняется методом термоусадки - нагревом специальной горелкой до плотного прилегания всех элементов.

Обязательные действия перед монтажом:

• Зачистить кабель до нужной длины (по инструкции производителя)
• Снять полупроводящий экран, соблюдая форму среза
• Подключить заземление через медный проволочный экран кабеля - наконечник для этого не входит в комплект
• Надеть термоусаживаемые детали в правильном порядке
• Равномерно прогреть всю поверхность пропановой горелкой ПГ (КВТ)

Для успешного монтажа требуется инструмент: горелка ПГ (КВТ), набор для срыва головок НМБ-6 (КВТ), инструменты для зачистки изоляции и экрана.

Безопасность и стандарты

Муфта 1ПКВТ-20-70/120-Б с болтовыми наконечниками КВТ соответствует требованиям ГОСТ 34839-2022 и сертифицирована по ТУ 3599-005-97284872-2015. Антитрекинговый материал предотвращает образование поверхностных пробоев даже при запылении и влажности. Благодаря отсутствию галогенов продукт не выделяет токсичных веществ при возгорании, что повышает безопасность в закрытых пространствах.

Преимущества

• Высокая механическая прочность и долговечность благодаря термостойкому и эластичному материалу
• Автоматическая герметизация за счет термоплавкого клея - исключает попадание влаги
• Равномерное распределение электрического поля снижает риск коронного разряда
• Устойчивость к УФ-излучению и агрессивной погоде позволяет использовать вне помещений
• Болтовые наконечники на 35 кВ обеспечивают надежный контакт с оборудованием, даже при нагрузках выше номинала
• Один комплект рассчитан на одну фазу - минимум лишних деталей, четкая сборка

Ограничения применения

• Не многожильные кабели - только одножильные с экранированием
• Требуется точное соблюдение технологии термоусадки; недогрев или перегрев приведут к потере герметичности
• Не рекомендовано применение при температурах ниже –50 C во время монтажа - материал становится хрупким
• Заземляющий наконечник не включен - необходимо подготовить его самостоятельно
• Не предназначен для постоянного погружения в воду - хотя IP-класс не указан, герметичность обеспечивается только при правильной сборке

Примеры использования

• Оконцевание кабеля АПвПу2г на входе в трансформаторную подстанцию
• Монтаж на воздушной ЛЭП 20 кВ - переход от кабеля к шинопроводу
• Подключение кабеля к щиту управления насосной станции
• Работа в подземных камерах теплотрасс - где важна влагозащита и долговечность

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70–120 мм2. Для меньших или больших значений используйте другие модели
• При работе в холодную погоду согрейте муфту в помещении до +10…+15 C - так она лучше деформируется при нагреве
• Не экономьте на инструменте: горелка ПГ (КВТ) и набор НМБ-6 (КВТ) гарантируют качественную усадку
• Проверяйте целостность термоусаживаемых элементов до начала работы - трещины, поры или деформации требуют замены
• После монтажа осмотрите место соединения: если видны пузыри воздуха или неравномерная усадка - пересмотрите технологию
• Храните муфту в сухом месте, избегая прямого солнечного света - даже с UV-защитой срок службы зависит от условий хранения
