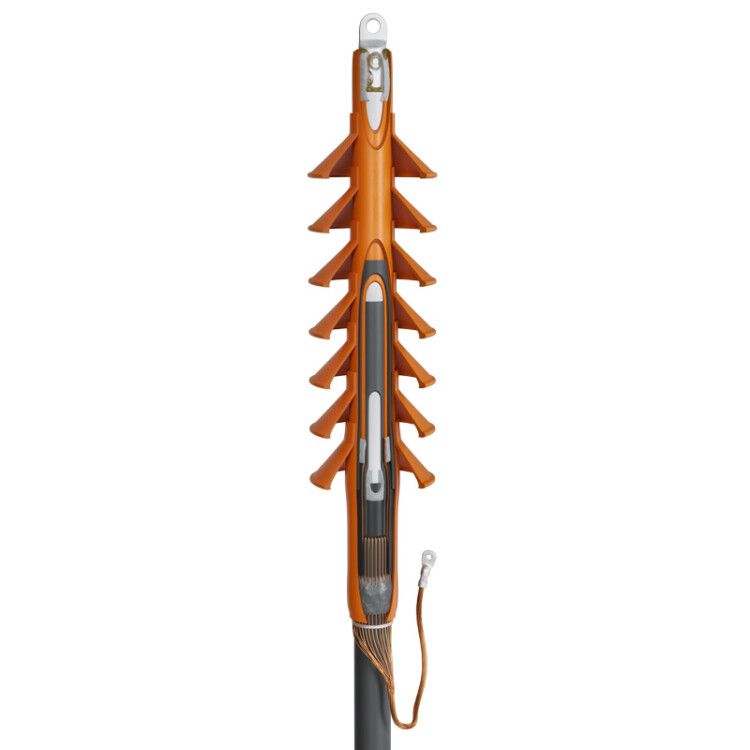

Муфта кабельная концевая 35кВ 1ПКНТ-35-70/120-Б КВТ 67165

Муфта кабельная концевая 1ПКНТ-35-70/120-Б с болтовыми наконечниками КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 35 кВ. Применяется в сетях с заземленной нейтралью, особенно там, где требуется защита от влаги, пыли и механических повреждений - например, на опорах ЛЭП, в распределительных пунктах или на выходах кабелей из траншей. Бренд КВТ и артикул 67165 указывают на соответствие продукта отраслевому стандарту ТУ 3599-005-97284872-2015.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-35-70/120-Б с болтовыми наконечниками КВТ используется для завершения одножильных кабелей с экранированием и изоляцией из сшитого полиэтилена. Она позволяет безопасно выводить кабель за пределы кабельной трассы - например, к трансформатору, выключателю или другому оборудованию. Подходит для наружной установки, в том числе в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Тип изделия: концевая муфта
• Количество жил: одна
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью горелки
• Тип кабеля: одножильный
• Материал изоляции кабеля: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-005-97284872-2015
• Состав материалов: безгалогенные полимеры (HF=Halogen Free)

Совместимость и монтаж

Муфта 1ПКНТ-35-70/120-Б с болтовыми наконечниками КВТ совместима только с кабелями следующих типов: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г. Эти кабели должны иметь медный проволочный экран и изоляцию из сшитого полиэтилена.

Монтаж выполняется методом термоусадки: все элементы муфты (внутренняя трубка, антитрекинговая оболочка, наконечники) нагреваются пропановой горелкой ПГ (КВТ) до равномерной усадки. После этого материал образует плотное, герметичное соединение.

В комплект входят болтовые наконечники на 35 кВ - они уже установлены и готовы к подключению. Для заземления используется медный проволочный экран кабеля; наконечник для него в комплект не входит - его необходимо подготовить отдельно.

Необходимый инструмент:

• Пропановая горелка ПГ (КВТ)
• Набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Инструменты для снятия внешней оболочки и полупроводящего экрана

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-005-97284872-2015. Конструкция исключает риск возгорания благодаря негорючему термопластику и безгалогенным материалам - при пожаре она не выделяет токсичных газов. Антитрекинговый слой на внешней изоляции препятствует образованию поверхностных пробоев даже при загрязнении или влажности. Защита IP67 достигается за счет герметизации термоплавким клеем внутри оболочки.

Преимущества

• Трубка выравнивания электрического поля снижает риск локальных перенапряжений на срезе полупроводящего экрана - продлевает срок службы изоляции.
• Антитрекинговые жильные изоляторы увеличивают длину пути утечки тока, что важно для работы в загрязнённой среде.
• Термоплавкий клей обеспечивает полную герметичность без дополнительных уплотнений.
• Отсутствие галогенов делает изделие безопасным для окружающей среды и людей при аварийном нагреве.
• Чёрный цвет материала устойчив к УФ-излучению - не выцветает и не хрупнеет на солнце.

Ограничения применения

• Не применяется для многожильных кабелей - только для одножильных с указанными типами изоляции.
• Запрещено использовать при температурах ниже –50 C или выше +50 C - возможна потеря эластичности или деформация.
• Не предназначен для подземной прокладки без защиты от механических нагрузок - муфта не имеет бронированной оболочки.
• Не допускается монтаж без точного соблюдения технологии: недогрев или перегрев приведут к негерметичному соединению.
• Наконечник для заземления не входит в комплект - его нужно изготовить самостоятельно.

Примеры использования

• Оконцевание кабеля АПвПу перед подключением к масляному трансформатору на подстанции.
• Выход кабеля из кабельной канализации на опору воздушной линии 35 кВ.
• Подключение кабеля к коммутационному аппарату в открытой распределительной камере.
• Завершение кабельной линии в зонах с частыми осадками, песком или соляным туманом - благодаря антитрекинговым свойствам.

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 70–120 мм2 - использование вне этих границ нарушает герметичность и электрическую прочность.
• Обязательно используйте оригинальный инструмент КВТ: горелку ПГ и набор НМБ-6. Совмещение с другими инструментами может повредить наконечники или вызвать неравномерную усадку.
• При снятии полупроводящего экрана не повреждайте основную изоляцию - даже микроскопические царапины могут стать местом начала пробоя.
• После монтажа проверьте целостность усадки: нет ли пузырей, вздутий или неплотных участков. При наличии - замените муфту.
• Храните муфту в сухом месте при комнатной температуре - не допускайте длительного воздействия прямого солнца или холода.
