Муфта кабельная концевая 35кВ 1ПКВТ-35-70/120-Б КВТ 67161

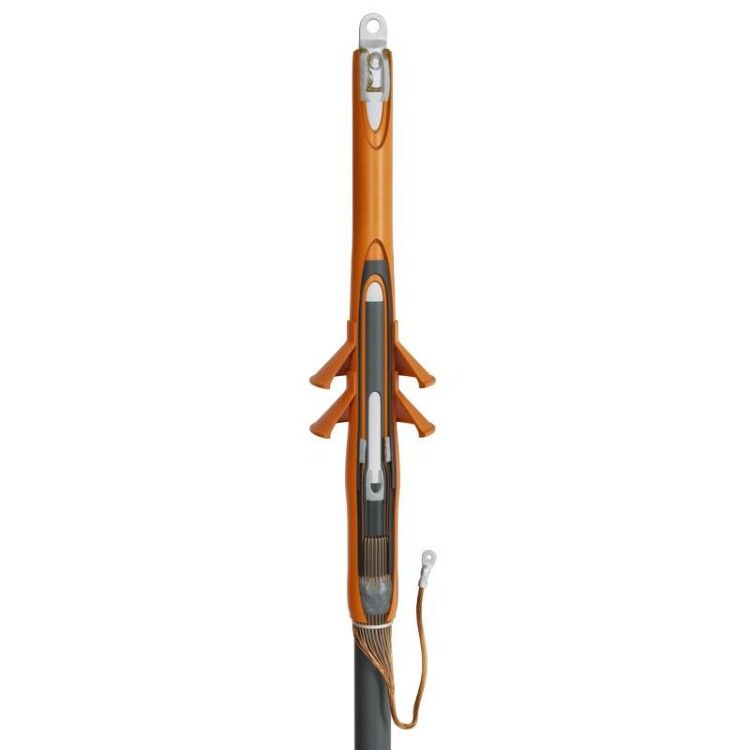

Муфта кабельная концевая 1ПКВТ-35-70/120-Б с болтовыми наконечниками КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 35 кВ. Эта термоусаживаемая муфта с готовыми болтовыми наконечниками обеспечивает надёжную изоляцию, герметизацию и заземление, подходя для монтажа на объектах энергообеспечения, трансформаторных подстанциях и распределительных устройствах.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-35-70/120-Б с болтовыми наконечниками КВТ используется для завершения одножильных кабелей с экранированием из медных проволок и изоляцией из сшитого полиэтилена. Применяется там, где требуется вывод кабеля в воздушную линию, шинный отвод, трансформатор или другое оборудование под напряжением 35 кВ. Подходит для установки в закрытых помещениях и на открытой площадке, включая районы с суровым климатом.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью пропановой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Состав материалов: HF = Halogen Free - безгалогенные полимеры

Совместимость и монтаж

Муфта 1ПКВТ-35-70/120-Б с болтовыми наконечниками КВТ совместима с кабелями типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г. Установка выполняется путём термоусадки - прогрева специальной горелкой до плотной адгезии всех элементов.

В комплект входят:

• Трубка выравнивания электрического поля
• Антитрекинговая внешняя изоляционная трубка с термоплавким клеем внутри
• Болтовые наконечники на 35 кВ (готовые к монтажу)
• Элементы для герметизации и механической защиты

Заземление осуществляется через медный проволочный экран кабеля - он свивается и фиксируется на контактной части, но наконечник для опрессовки в комплект не входит. Для работы требуются следующие инструменты: пропановая горелка ПГ (КВТ), набор для срыва головок НМБ-6 (КВТ), а также инструменты для зачистки изоляции и полупроводящего экрана.

Безопасность и стандарты

Муфта 1ПКВТ-35-70/120-Б с болтовыми наконечниками КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Антитрекинговый слой предотвращает образование поверхностных пробоев даже при повышенной влажности и загрязнении. Конструкция обеспечивает долговременную работу в условиях перепадов температур и UV-облучения.

Преимущества

• Готовые болтовые наконечники исключают необходимость самостоятельной установки контактов
• Трубка выравнивания поля снижает риск локальных скачков напряжения на конце кабеля
• Термоплавкий клей создаёт полностью герметичную seal-зону без дополнительных работ
• Высокая устойчивость к агрессивным средам: влага, снег, песок, химические осадки
• Не содержит галогенов - безопасна для окружающей среды и людей
• Поддерживает стабильную работу при экстремально низких температурах (-50 C)

Ограничения применения

• Не многожильные кабели - только одножильные с экранированием
• Требуется точное соответствие сечения кабеля: 70–120 мм2; меньшие или большие значения недопустимы
• Недопустимо использование без профессионального инструмента - особенно горелки ПГ (КВТ)
• Не рекомендовано применение в местах постоянного погружения в воду (не является подводной муфтой)
• Заземляющий наконечник не входит в комплект - необходимо подготовить его самостоятельно

Примеры использования

• Оконцевание кабеля АПвПу перед подключением к трансформатору 35 кВ
• Формирование выхода кабеля на воздушную линию 35 кВ в районе подстанции
• Завершение кабельной линии в распределительном устройстве (РУ) 35 кВ
• Монтаж в холодных регионах (Сибирь, Дальний Восток) благодаря широкому диапазону температур

Практические советы

• Перед монтажом проверьте сечение кабеля - допуск +-5%, иначе возможен перегрев или плохая герметизация
• Обязательно используйте оригинальную горелку ПГ (КВТ): другие модели дают неравномерный нагрев
• Защитите место монтажа от ветра и пыли во время прогрева - грязь нарушает адгезию клея
• После сборки проверьте целостность термоусадочных элементов: они должны быть без пузырей и складок
• Для заземления используйте качественный наконечник на 120 мм2, запрессованный с усилием согласно нормам ГОСТ
• Храните муфту в сухом месте при температуре выше 0 C - заморозка материала может повредить эластичность
