Комплект муфты концевой ПКВтп внутренней установки 4х70/120 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN4-70120S

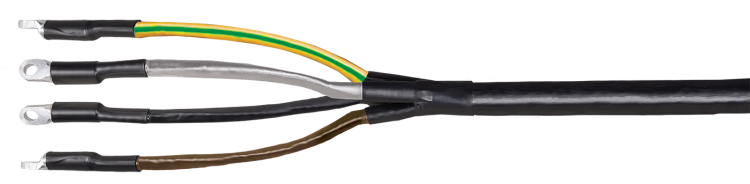

Муфта ПКВтп 4х70/120 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного соединения четырёхжильных силовых кабелей сечением 70–120 мм2 внутри помещений. Муфта ПКВтп обеспечивает надёжную изоляцию и механическую защиту, совместима с кабелями ВВГ, АВВГ и аналогами, рассчитана на срок службы 30 лет.

Назначение и область применения

Муфта ПКВтп 4х70/120 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ используется для оконечивания и защиты концов четырёхжильных силовых кабелей с изоляцией из ПВХ или СПЭ. Применяется исключительно во внутренних помещениях - в распределительных щитах, кабельных камерах, трансформаторных подстанциях, на производствах и объектах ЖКХ. Подходит для подключения оборудования, где требуется безопасное и долговечное окончание кабеля без брони и экрана.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение кабеля: 70–120 мм2
• Тип муфты: концевая
• Материал корпуса: термоусаживаемый полимер
• Тип наконечников: винтовые / болтовые (возможно использование обоих вариантов)
• Цвет: черный
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Срок службы: 30 лет
• Стандарт: соответствие ГОСТ 13781.0

Совместимость и монтаж

Муфта ПКВтп 4х70/120 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ устанавливается на кабели с ПВХ/СПЭ изоляцией без брони и металлического экрана. Совместима с кабелями: ВВГ-1, АВВГ-1, ВВГз-1, АВВГз-1, ПвВГ-1, АПвВГ-1 и их аналогами.

Монтаж выполняется методом термоусадки: после подготовки кабеля и установки наконечников муфта нагревается равномерным потоком горячего воздуха (тепловым феном) до плотного облегания поверхности. Болтовые наконечники требуют затяжки моментом, соответствующим сечению жилы - проверьте рекомендации производителя наконечников. Убедитесь, что температура окружающей среды выше +5 C при монтаже.

Безопасность и стандарты

Муфта ПКВтп 4х70/120 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0, обеспечивающим электроизоляционную прочность, механическую устойчивость и долговечность. Недопустимо применение вне помещений - материал не защищён от УФ-излучения и осадков. Для работы в условиях повышенной влажности необходимо соблюдать условия внутреннего монтажа (сухой, проветриваемый объем).

Преимущества

• Высокая степень герметизации благодаря термоусадке - предотвращает попадание влаги и пыли
• Долгий срок службы - 30 лет при правильном монтаже
• Поддержка двух типов наконечников - гибкость в подключении к оборудованию
• Удобство монтажа: компактная форма, не требует сложных инструментов
• Совместимость с популярными типами кабелей, используемых в России

Ограничения применения

• Не применяется на кабелях с броней, экранированием или металлической оболочкой
• Запрещена наружная установка - материал не устойчив к солнечному свету и перепадам температур
• Не предназначен для кабелей с сечением менее 70 мм2 или более 120 мм2
• Требуется строгое соблюдение технологии термоусадки - недостаточный прогрев снижает герметичность
• Не использовать в местах с риском механических повреждений без дополнительной защиты

Примеры использования

• Оконечивание кабеля ВВГ-1 4×95 мм2 перед подключением к автоматическому выключателю в щите
• Присоединение кабеля АВВГ-1 4×120 мм2 к шинам распределительного устройства на заводе
• Монтаж конца кабеля в кабельной камере многоквартирного дома
• Подключение питания к насосной станции или вентиляционному блоку внутри здания

Практические советы

• Перед монтажом обязательно удалите внешнюю оболочку кабеля и зачистите жилы до нужной длины - следуйте схеме на упаковке
• Выбирайте болтовые наконечники с подходящим диаметром отверстия и усилием затяжки - не переусаживайте, чтобы не повредить жилу
• Используйте только профессиональный тепловой фен с регулировкой температуры; равномерно прогревайте муфту с нескольких сторон
• Проверяйте целостность термоусадки после остывания - она должна полностью обтянуть кабель без пузырей и складок
• Артикул uzm-xlk1-vn4-70120s - это точный идентификатор для заказа запасных частей или замены
