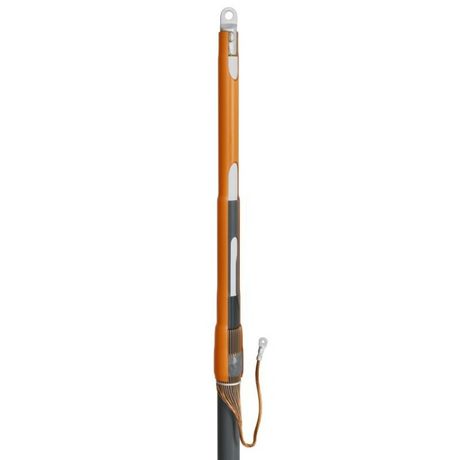

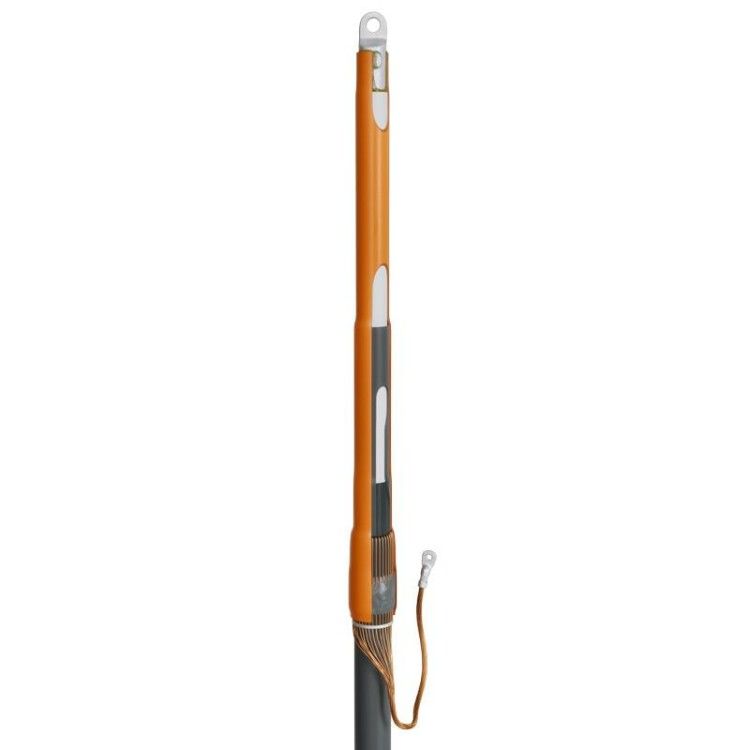

Муфта кабельная концевая 20кВ 1ПКВТ-20-300/400-Б КВТ 63986

Муфта кабельная концевая 1ПКВТ-20-300/400-Б с болтовыми наконечниками КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 20 кВ. Благодаря термоусаживаемой конструкции и встроенным болтовым наконечникам, эта муфта обеспечивает надёжное соединение между кабелем и оборудованием, особенно в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-20-300/400-Б с болтовыми наконечниками КВТ используется для завершения одножильных кабелей с экранированием и изоляцией из сшитого полиэтилена. Применяется там, где требуется вывод тока из кабельной линии к оборудованию: трансформаторам, рубильникам, автоматическим выключателям, распределительным устройствам. Подходит для установки внутри помещений и на открытых площадках, в том числе в зонах с высокой запылённостью или влажностью.

Технические характеристики

• Номинальное напряжение: 20 кВ
• Количество жил: одна
• Номинальное поперечное сечение кабеля: 300–400 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галоген-free состав: все полимеры не содержат хлора и брома

Совместимость и монтаж

Муфта 1ПКВТ-20-300/400-Б с болтовыми наконечниками КВТ совместима с кабелями следующих типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г - всех вариаций с медным экраном и изоляцией из сшитого полиэтилена.

Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Перед сборкой необходимо:

• Снять внешнюю оболочку и полупроводящий экран;
• Зачистить изоляцию до требуемой длины;
• Подготовить медный экран для формирования заземления (наконечник для него не входит в комплект);
• Надеть элементы муфты в порядке, указанном в инструкции;
• Равномерно прогревать термоусаживающиеся детали до плотного прилегания.

В комплект входят болтовые наконечники на 35 кВ - они обеспечивают механическую прочность и электрический контакт с коммутационными аппаратами. Для правильного затягивания рекомендован набор для срыва головок НМБ-6 (КВТ).

Безопасность и стандарты

Муфта 1ПКВТ-20-300/400-Б с болтовыми наконечниками КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Конструкция исключает риск возгорания благодаря негорючему материалу и отсутствию галогенов (HF=Halogen Free). Антитрекинговый слой предотвращает образование поверхностных пробоев даже при длительной работе во влажной среде. Устройство защищено от влияния ультрафиолетового излучения и атмосферных осадков.

Преимущества

• Встроенная трубка выравнивания электрического поля снижает риск локальных перенапряжений на срезе экрана.
• Термоплавкий клей внутри антитрекинговой трубки создаёт полностью герметичную seal-зону - исключает попадание влаги.
• Высокая устойчивость к климатическим нагрузкам позволяет использовать муфту в суровых условиях - от Арктики до южных регионов России.
• Болтовые наконечники в комплекте экономят время монтажа - не нужны доп. элементы для подключения.
• Отказ от галогенов делает изделие безопаснее при возможном повреждении - не выделяются токсичные газы.

Ограничения применения

• Не многожильные кабели - только одножильные с указанными типами изоляции.
• Не предназначен для работы при температурах ниже –50 C или выше +50 C.
• Не содержит наконечника для заземления - он формируется самостоятельно из медного экрана кабеля, что требует дополнительной операции опрессовки.
• Требуется специализированный инструмент: пропановая горелка и набор НМБ-6 - без них монтаж невозможен.
• Не следует применять в местах постоянного контакта с острыми предметами - внешняя оболочка не имеет усиленной защиты от механических повреждений.

Примеры использования

• Оконцовка кабеля АПвПу перед подключением к трансформатору 20 кВ в подстанции.
• Завершение фазы кабельной линии на воздушной опоре в городской сети.
• Обустройство выхода кабеля из колодца в цех с электрооборудованием.
• Работы по модернизации старых ЛЭП с заменой изоляционных муфт на современные термоусаживаемые решения.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (300–400 мм2) - использование вне этого диапазона нарушает герметичность и электрическую целостность.
• При нагреве используйте горелку с контролируемым пламенем - избыток тепла может деформировать материалы.
• Убедитесь, что медный экран кабеля достаточно длинный для формирования заземляющего провода - минимум 15 см свободного участка.
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она UV-устойчива, долгое воздействие может изменить цвет и эластичность материалов.
• Проверяйте наличие всех компонентов перед началом работ - один недостающий элемент (например, трубка выравнивания) может сделать всю муфту небезопасной.
