Муфта кабельная концевая 35кВ 1ПКВТ-35-150/240-Б КВТ 67162

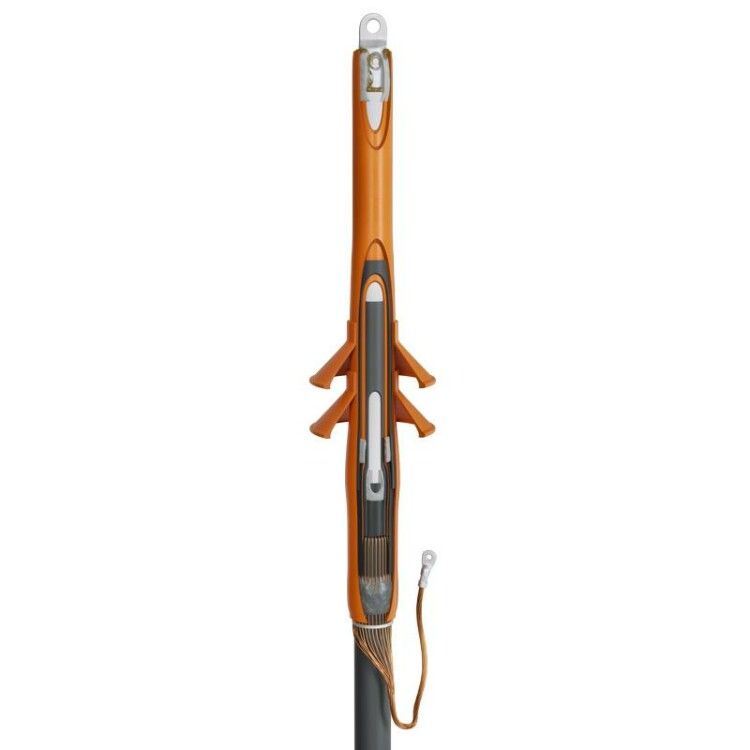

Муфта кабельная концевая 1ПКВТ-35-150/240-Б с болтовыми наконечниками КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 35 кВ. Применяется там, где требуется надёжное завершение кабеля перед подключением к оборудованию - например, на трансформаторах, распределительных устройствах или вводах в здания. Бренд КВТ реализовал эту модель как часть серийной линейки термоусаживаемых решений для высоковольтных сетей.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-35-150/240-Б с болтовыми наконечниками КВТ используется для создания герметичного и электроизоляционного оконца на конце одножильного кабеля. Она позволяет безопасно выводить токопроводящую жилу за пределы кабельной трассы и подключать её к аппаратам - таким как выключатели, трансформаторы, шины или кроссовые коробки. Подходит для установки в помещениях и на открытой территории, в том числе в условиях повышенной влажности, перепадов температур и воздействия УФ-лучей.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Количество жил: одна
• Номинальное сечение кабеля: 150–240 мм2
• Тип изделия: концевая муфта
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галоген-free состав: да, все полимеры не содержат хлора и брома

Совместимость и монтаж

Муфта 1ПКВТ-35-150/240-Б совместима исключительно с одножильными кабелями следующих типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г. Эти кабели имеют экранирование из медных проволочек и изоляцию из сшитого полиэтилена - именно такие параметры учитываются при проектировании формы и слоёв муфты.

Монтаж выполняется методом термоусадки: после подготовки кабеля (удаление изоляции и экрана) муфта надевается на жилу, затем прогревается пропановой горелкой ПГ (КВТ). При этом:

• Трубка выравнивания электрического поля обеспечивает плавный переход потенциала у среза полуэкрана - снижает риск пробоя;
• Антитрекинговая внешняя изоляция препятствует образованию поверхностных разрядов даже при запылённости или сырости;
• Термоплавкий клей внутри трубки автоматически герметизирует соединение при нагреве;
• Болтовые наконечники уже установлены - они позволяют закрепить жилу на контактном устройстве без доп. элементов.

Заземление осуществляется через медный экран кабеля - он свивается и фиксируется на корпусе оборудования. Для этого нужна собственная опрессовка - наконечник в комплект не входит.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных муфт.
• Не содержит галогенов - при возгорании не выделяет едких паров, что важно для помещений с людьми и чувствительным оборудованием.
• Выдерживает широкий диапазон температур - работает в холодных регионах и летних условиях без деформаций.
• Защита IP67 достигнута благодаря герметизации клеем и плотному контакту с кабелем - возможна временная эксплуатация под водой.

Преимущества

• Автоматическая герметизация - термоплавкий клей создаёт водонепроницаемый барьер без дополнительных действий.
• Электростатическое выравнивание - специальная трубка снижает риск аварии из-за скачков напряжения у среза экрана.
• Устойчивость к окружающей среде - материал противостоит УФ-излучению, осадкам, грязи и перепадам температур.
• Готовые болтовые наконечники - экономят время на сборке, исключают необходимость самостоятельного подбора контактов.
• Легкая диагностика - чёрный цвет позволяет легко заметить повреждения, вздутости или механические деформации.

Ограничения применения

• Подходит **только** для одножильных кабелей указанного типа - нельзя использовать с многожильными или другими видами изоляции (например, бумажной или ПВХ).
• Не предназначен для работы выше 35 кВ - применение на более высоких напряжениях недопустимо.
• Требуется точное соответствие сечения кабеля (150–240 мм2); использование с меньшим или большим сечением вызывает плохую адгезию или перегрев.
• Не применяется в местах постоянного погружения в жидкость - хотя IP67 обеспечивает временную защиту, длительная работа под водой требует других решений.
• Не рекомендовано монтаж в условиях сильного механического давления без защиты - муфта не является прочностным элементом.

Примеры использования

• Оконцовка кабеля АПвПу перед подключением к масляному трансформатору на подстанции.
• Ввод высоковольтного кабеля в распределительное устройство 6(10)/35 кВ.
• Подключение питания к воздушному выключателю на столбе ЛЭП в северных районах России.
• Обустройство входа кабеля в цех с технологическими станками, питаемыми от сети 35 кВ.

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте микрометр или таблицу соответствия; отклонение +-10% от заявленного диапазона недопустимо.
• Инструменты обязательны: пропановая горелка ПГ (КВТ) и набор НМБ-6 для срыва головок - другие горелки могут не обеспечить равномерный нагрев.
• Не торопитесь с прогревом - начинайте с середины муфты, двигаясь к краям; переизбыток тепла вызывает прожиг материала.
• Заземление делайте сразу после удаления экрана - медные проволочки должны быть плотно собраны и хорошо прижаты к металлической части оборудования.
• Храните муфту в оригинальной упаковке, в сухом месте, избегая прямого света - даже при наличии UV-защиты долгое воздействие солнца снижает срок службы.
• Проверяйте целостность всех компонентов до начала работ - трещины, порезы или деформации термоусадочных деталей - основание для отказа от монтажа.
