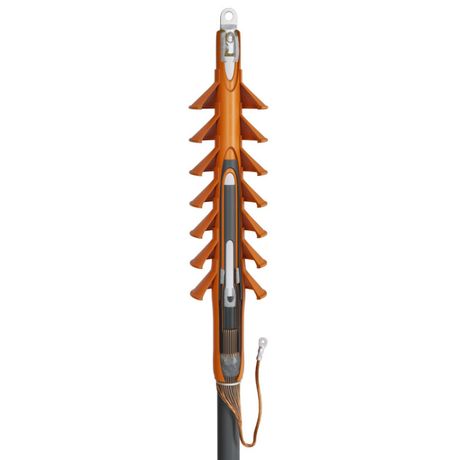

Муфта кабельная концевая 35кВ 1ПКНТ-35-150/240-Б КВТ 67166

Муфта кабельная концевая 1ПКНТ-35-150/240-Б с болтовыми наконечниками КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 35 кВ. Применяется в сетях среднего напряжения, особенно там, где требуется надёжная изоляция и защита от внешних факторов - например, на столбах, в траншеях или на открытой площадке. Бренд КВТ реализовал эту модель с учётом требований современных норм и условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-35-150/240-Б с болтовыми наконечниками КВТ используется для завершения одножильных кабелей с экранированием и изоляцией из сшитого полиэтилена. Она позволяет выполнить качественное оконцевание кабеля перед подключением к оборудованию - трансформаторам, рубильникам, кабельным вводам, распределительным устройствам.

Подходит для наружной и внутрикамерной установки. Часто применяется в энергообъектах: ЛЭП, подстанциях, кабельных линиях городских и промышленных сетей. Особенно эффективна в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Рабочее сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Количество жил: одна
• Тип кабеля: одножильный
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-005-97284872-2015
• Состав материалов: HF (halogen free) - без галогенов

Совместимость и монтаж

Муфта 1ПКНТ-35-150/240-Б с болтовыми наконечниками КВТ совместима с кабелями следующих типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г. Эти кабели имеют медный экран и изоляцию из сшитого полиэтилена - именно такие параметры учитываются при проектировании муфты.

Монтаж выполняется методом термоусадки. Для этого необходима пропановая горелка ПГ (КВТ). Процедура включает:

• Зачистку кабеля до нужных слоёв (изоляция, полупроводящий экран)
• Надевание элементов муфты в порядке сборки
• Равномерный прогрев термоусаживаемых деталей до плотного прилегания
• Обжим болтовых наконечников (входят в комплект)

Заземление осуществляется за счёт медного проволочного экрана кабеля. Он свивается и закрепляется на шине - специальный наконечник под опрессовку в комплект **не входит**.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и собственному техническому регламенту ТУ 3599-005-97284872-2015. Конструкция исключает риск пробоя благодаря:
- наличием трубки выравнивания электрического поля; - антитрекинговым материалом внешней изоляции, предотвращающим образование поверхностных разрядов;
- герметичностью, обеспечивающейся термоплавким клеем внутри трубки.

Отсутствие галогенов (HF) снижает опасность выделения токсичных веществ при возгорании - повышает безопасность при аварийных ситуациях.

Преимущества

• Высокая механическая прочность и долговечность материала корпуса
• Защита от трекинга и старения под действием UV-излучения
• Автоматическая герметизация за счёт термоплавкого клея
• Увеличенная длина пути утечки благодаря жильным изоляторам
• Встроенные болтовые наконечники - экономят время и исключают потерю комплектующих
• Широкий температурный диапазон - работает даже в суровом климате

Ограничения применения

• Не многожильные кабели - только одножильные с указанным сечением
• Не предназначен для работы выше 35 кВ
• Требуется точное соблюдение технологии монтажа: недостаточный нагрев или перегрев приведут к дефектам
• Не рекомендовано использование в местах постоянного контакта с маслом, бензином или растворителями
• Заземляющий наконечник необходимо приобрести отдельно

Примеры использования

• Оконцевание кабеля АПвПу на входе в трансформаторную будку
• Завершение фазы кабельной линии 35 кВ на воздушном столбе
• Подключение кабеля к вводному устройству распределительного пункта
• Ремонт участка кабельной сети с заменой поврежденного конца

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (150–240 мм2): слишком маленькое или большое сечение сделает соединение ненадёжным
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 (КВТ) для срыва головок
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении минимум 2 часа до начала монтажа
• Не допускайте попадания воды, грязи или пыли на подготовленную поверхность кабеля - это снижает качество адгезии
• Проверяйте целостность всех компонентов перед применением: трещины, порезы или деформации термоусаживаемых частей - основание для отказа от монтажа
