Муфта соединительная 1ПСТ-1-800 нг-LS-Б с болт. наконечниками | 72000 КВТ

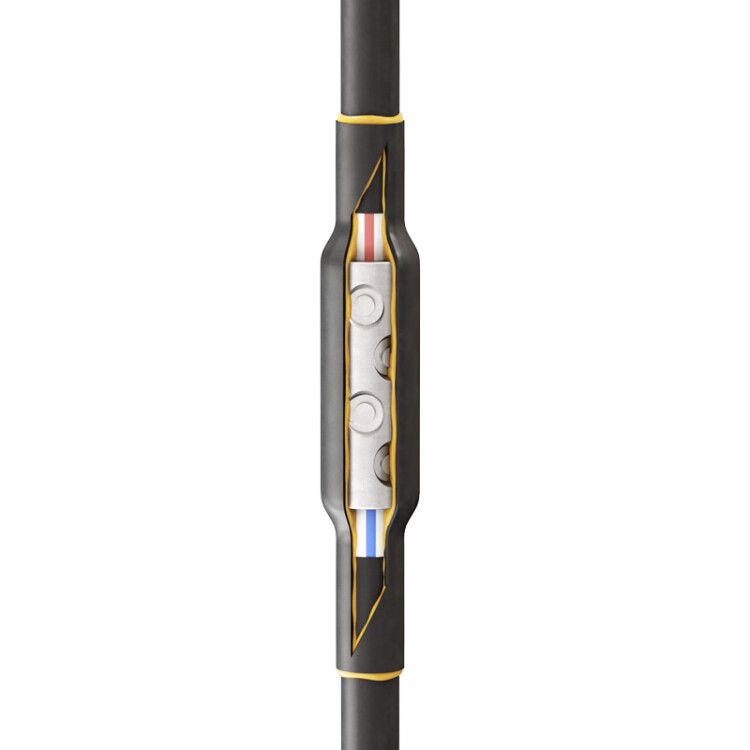

Муфта кабельная соединительная 1ПСТ-1-800 (Б) нг-LS с болтовыми наконечниками от бренда КВТ предназначена для надёжного и герметичного соединения алюминиевых кабелей сечением до 800 мм2 на напряжение до 1 кВ. Изделие сочетает болтовую фиксацию с термоусадкой, обеспечивая прочный контакт и защиту от внешних воздействий - идеально для прокладки в условиях повышенной влажности, перепадов температур и требований пожаробезопасности.

Назначение и область применения

Муфта кабельная соединительная 1ПСТ-1-800 (Б) нг-LS с болтовыми наконечниками используется для создания герметичных соединений между кабелями с алюминиевыми токопроводящими жилами. Подходит для работы в закрытых и открытых сетях, в том числе в каналах, колодцах, траншеях и на воздушных участках. Применяется при ремонте повреждённых кабелей, модернизации линий и прокладке новых трасс. Особенно эффективна там, где важны безопасность, долговечность и отсутствие выделения токсичных веществ при возгорании.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводника: 800 мм2
• Количество жил: 1
• Тип наконечников: болтовые с срывной головкой
• Тип монтажа: термоусадка
• Материал корпуса: термопластик негорючий
• Материал изоляции: пластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (при правильном монтаже)
• Коэффициент усадки термотрубки: до 4:1
• Состав материала: безгалогенный (нг-LS)
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта кабельная соединительная 1ПСТ-1-800 (Б) нг-LS с болтовыми наконечниками совместима только с кабелями, имеющими алюминиевые жилы. Подходит для следующих типов кабелей: АВВГ, ВВГнг-LS, ПвВГ, ПвВГнг-LS, NYM, NYMнг-LS, NYY - как с круглыми, так и с секторными жилами, однопроволочными и многопроволочными.

Монтаж выполняется в три этапа:

1. Подготовка кабеля: зачистить изоляцию, удалить оксидную плёнку с алюминиевой жилы.
2. Фиксация: вставить жилу в болтовой соединитель, затянуть болты до срыва головок - это гарантирует точный момент затяжки без перегрузки.
3. Усадка: равномерно прогреть термоусадочную трубку тепловым феном до полного её обтягивания и активации клеевого слоя - он заполняет все зазоры, исключая попадание влаги.

Не допускается использование на медных кабелях - это нарушит работу системы и сведёт на нет гарантию.

Безопасность и стандарты

Муфта соответствует требованиям ТУ 3599-006-97284872-2006 и рекомендована к применению согласно ГОСТ 34839-2022. Материалы выполнены без галогенов (нг-LS), что снижает дымообразование и токсичность продуктов горения - важно для помещений с большим скоплением людей, метро, тоннелях, кабельных этажах. Устойчивость к ультрафиолету позволяет использовать изделие на открытом воздухе без дополнительной защиты.

Преимущества

• Болтовые соединители с срывной головкой обеспечивают одинаковый момент затяжки - исключают перетягивание и недотягивание.
• Высокий коэффициент усадки (4:1) позволяет работать с широким диапазоном диаметров кабелей - одна муфта заменяет несколько размеров.
• Клеевой слой создаёт сплошную герметичную прослойку - предотвращает коррозию и проникновение воды.
• Негорючий материал (нг-LS) соответствует нормам пожарной безопасности для объектов с высокими требованиями к огнеупорности.
• Устойчивость к экстремальным температурам - работает даже в холодных регионах и при зимней прокладке.

Ограничения применения

• Запрещено применять на кабелях с медными жилами - только для алюминиевых.
• Не предназначен для постоянного погружения в воду - хотя IP67 обеспечивает временную защиту, длительная работа под водой требует специальных решений.
• Не следует использовать при температурах ниже –50 C или выше +50 C - возможна потеря эластичности или деформация.
• Требуется обязательное использование теплового фена для усадки - нагрев открытым пламенем или горелкой недопустим.

Примеры использования

• Ремонт повреждённого кабеля АВВГнг-LS в подземном кабельном канале.
• Соединение двух секций кабеля ПвВГнг-LS на линии питания насосной станции.
• Обустройство ответвления в распределительном щите на производстве с высокими требованиями к пожарной безопасности.
• Монтаж временной линии на строительной площадке при аварийном восстановлении энергоснабжения.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля - 800 мм2 - и тип жилы (только алюминий).
• Очищайте поверхность алюминиевой жилы от оксида металла перед установкой - используйте специальную щётку или абразивную ленту.
• При усадке начинайте прогрев с центра термотрубки, двигаясь к краям - так избежите образования пузырей и неплотного прилегания.
• Храните муфту в сухом месте при комнатной температуре - не допускайте заморозки или перегрева до монтажа.
• Для сервисных команд рекомендуется иметь в наличии несколько комплектов - они экономят время при аварийных ситуациях.
