Муфта соединительная 1ПСТ 20 150/240-Б с болт. наконечниками | 63992 КВТ

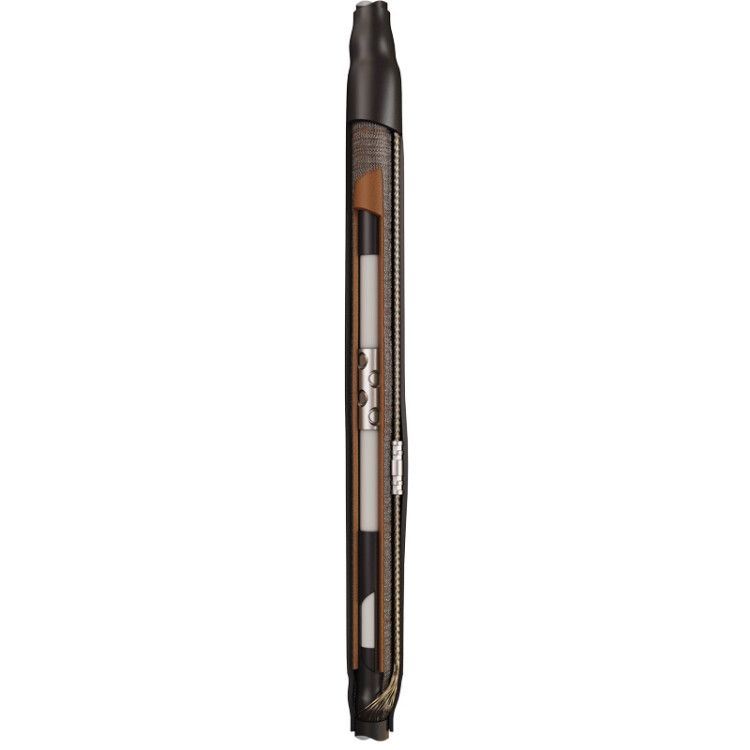

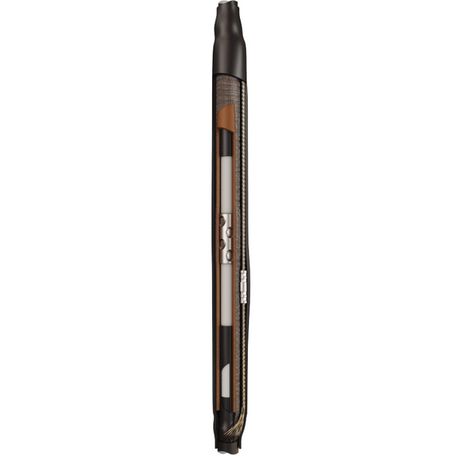

Муфта кабельная соединительная 1ПСТ-20-150/240-Б с болтовыми наконечниками от КВТ предназначена для надёжного соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 20 кВ. Применяется в сетях среднего напряжения там, где требуется герметичность, устойчивость к перепадам температур и долговечность - например, при ремонте кабельных линий, подключении ответвлений или замене участков трасс.

Назначение и область применения

Муфта 1ПСТ-20-150/240-Б используется исключительно для соединения одножильных кабелей с экранированием и изоляцией из сшитого полиэтилена. Подходит для работы в условиях повышенной влажности, перепадов температур и открытой прокладки. Часто применяется в энергообъектах: трансформаторных подстанциях, кабельных колодцах, воздушных переходах, промышленных объектах с кабельными линиями 10–20 кВ.

Технические характеристики

• Номинальное напряжение: 12/20 кВ
• Номинальное сечение проводника: 150–240 мм2
• Количество жил: одна
• Экранирование: концентрическое, медные проволоки
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой пушки
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима только с кабелями следующих типов: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г. Монтаж выполняется методом термоусадки - требует предварительной подготовки кабеля и последовательного нагрева всех элементов.

В комплект входят:

• Трубки выравнивания электрического поля
• Защитный кожух с термоплавким клеем внутри
• Болтовые наконечники на 35 кВ (для подключения к шинам или оборудованию)
• Перемычка из медных проволок (из экрана кабеля)

Не входят в комплект: медные гильзы для опрессовки перемычки - они закупаются отдельно. Для монтажа необходимы специнструменты: пропановая горелка ПГ (КВТ), набор НМБ-6 для срыва головок, инструменты для зачистки изоляции и экрана.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют едких паров. Конструкция обеспечивает безопасную работу даже при аварийном повышении нагрузки благодаря равномерному распределению электрического поля вокруг места среза экрана.

Преимущества

• Высокая степень защиты IP67 - полностью герметична после усадки благодаря термоклею
• Стабильно работает при экстремальных температурах - от −50 C до +50 C
• Обеспечивает равномерное распределение электрического поля - снижает риск пробоя в зоне среза экрана
• Негорючий материал корпуса увеличивает пожарную безопасность
• Поддерживает длительный срок службы - аналогично сроку службы самого кабеля

Ограничения применения

• Не многожильные кабели - только одножильные с концентрическим экраном
• Запрещено использовать вне указанного диапазона температур
• Требуется точное соответствие сечения кабеля - 150–240 мм2; меньшие или большие значения недопустимы
• Не допускается использование без обязательных инструментов - особенно горелки и набора НМБ-6
• Не предназначен для установки в активно движущихся или вибрирующих системах без дополнительной механической фиксации

Примеры использования

• Соединение двух участков кабеля АПвПу при реконструкции кабельной линии 10 кВ
• Подключение питания к распределительному пункту через боковое ответвление
• Замена поврежденного участка кабеля в подземном колодце
• Прокладка кабеля между цехами завода с выходом на внешние устройства

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - отклонение более чем +-5% от заявленных значений (150–240 мм2) делает применение муфты опасным
• При зачистке полупроводящего экрана не повредите основную изоляцию - минимальное отступление от края экрана должно составлять минимум 10 мм
• Гильзы для опрессовки перемычки выбирайте по диаметру медных проволок экрана - обычно подходят гильзы типа ГМЛ 150–240
• Нагревайте муфту равномерно, начиная с середины, двигаясь к торцам - чтобы избежать образования пузырей воздуха
• Проверяйте плотность адгезии клея после остывания - он должен образовать сплошной слой без просветов
• Хранить муфту следует в сухом месте при температуре от +5 C до +30 C - не допускать воздействия УФ-лучей
