Муфта соединительная 1ПСТ-20-300/400-Б с болт. наконечниками | 63993 КВТ

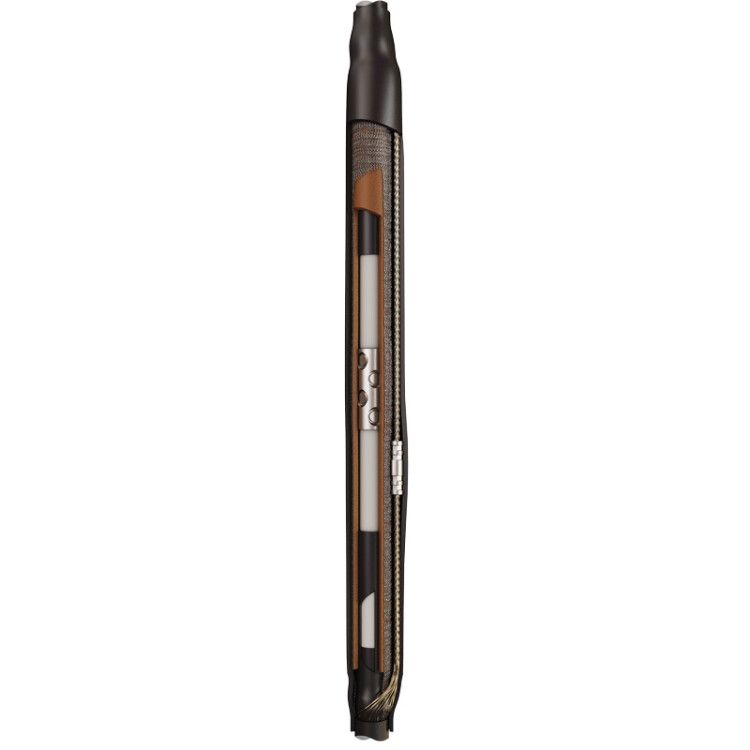

Муфта кабельная соединительная 1ПСТ-20-300/400-Б с болтовыми наконечниками от КВТ предназначена для надёжного соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 20 кВ. Применяется в сетях среднего напряжения там, где требуется герметичность, устойчивость к перепадам температур и долговечность - например, на подземных трассах, в кабельных колодцах или при ремонте повреждённых участков.

Назначение и область применения

Муфта 1ПСТ-20-300/400-Б используется исключительно для соединения одножильных кабелей с экранированием и изоляцией из сшитого полиэтилена. Подходит для работы в системах распределения электроэнергии на напряжение 12–20 кВ. Области применения: энергообъекты, трансформаторные подстанции, кабельные линии промышленных предприятий, объекты ЖКХ, метрополитены. Муфта не применяется для ответвлений, переходов между типами кабелей или для многожильных проводов.

Технические характеристики

• Количество жил: одна
• Сечение проводника: 300–400 мм2
• Номинальное напряжение: 12/20 кВ
• Рабочий диапазон температур: от –50 C до +50 C
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Экранирование: концентрическое, из медных проволок
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима только с кабелями следующих типов: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г. Для монтажа необходима пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ), а также инструменты для зачистки изоляции и полупроводящего экрана. Болтовые наконечники в комплекте - на класс напряжения 35 кВ, что обеспечивает запас прочности. Однако медные гильзы для опрессовки провода-перемычки **не входят** в комплект - их необходимо закупить отдельно. Установка выполняется в одну фазу; для трехфазной системы требуются три одинаковые муфты.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют едких паров, что важно для замкнутых помещений и тоннелей. Конструкция обеспечивает контроль электрического поля благодаря специальным трубкам выравнивания потенциала, снижающим риск пробоя в зоне среза экрана.

Преимущества

• Высокая степень защиты IP67 - полностью герметична после термоусадки благодаря слою термоплавкого клея внутри корпуса
• Стойкость к экстремальным температурам - работает даже в условиях Арктики или жарких регионах
• Запас по напряжению: болтовые наконечники рассчитаны на 35 кВ, хотя муфта предназначена для 20 кВ
• Отсутствие галогенов делает её безопасной для людей и оборудования в случае ЧП
• Концентрическое экранирование минимизирует радиопомехи и внешние воздействия

Ограничения применения

• Не для многожильных кабелей - только одножильные
• Не допускается использование в местах постоянного погружения в воду - хоть муфта герметична, она не предназначена для длительного underwater-монтажа
• Требуется точное соответствие сечения кабеля: 300–400 мм2. Применение для меньших или больших сечений недопустимо
• Обязательно наличие профессионального инструмента - нельзя смонтировать без горелки и спецнабора
• Не рекомендовано использовать в условиях частых механических ударов или вибраций без дополнительной защиты

Примеры использования

• Соединение двух участков кабеля АПвПу в подземном кабельном канале на подстанции
• Ремонт поврежденного участка ЛЭП в холодном регионе (например, Якутия)
• Подключение питания к цеховым установкам через кабельную линию с экранированием
• Монтаж в кабельных колодцах метро, где важна пожарная безопасность и отсутствие токсичных выбросов

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно попадало в диапазон 300–400 мм2 - даже +-10% может нарушить плотность контакта
• Обязательно закажите медные гильзы для опрессовки - они нужны для соединения экрана, но не входят в комплект
• При работе с горелкой соблюдайте интервал прогрева: слишком быстрый нагрев вызывает деформацию, слишком медленный - плохую адгезию клея
• Проверяйте целостность всех элементов перед сборкой - особенно трубки выравнивания поля, которые легко повредить при транспортировке
• После монтажа осмотрите место соединения: если видны пузыри воздуха или неравномерная усадка - немедленно демонтируйте и замените муфту
