Кабельная муфта 1ПКВТ-10-300/400 (Б) нг-LS - 76424

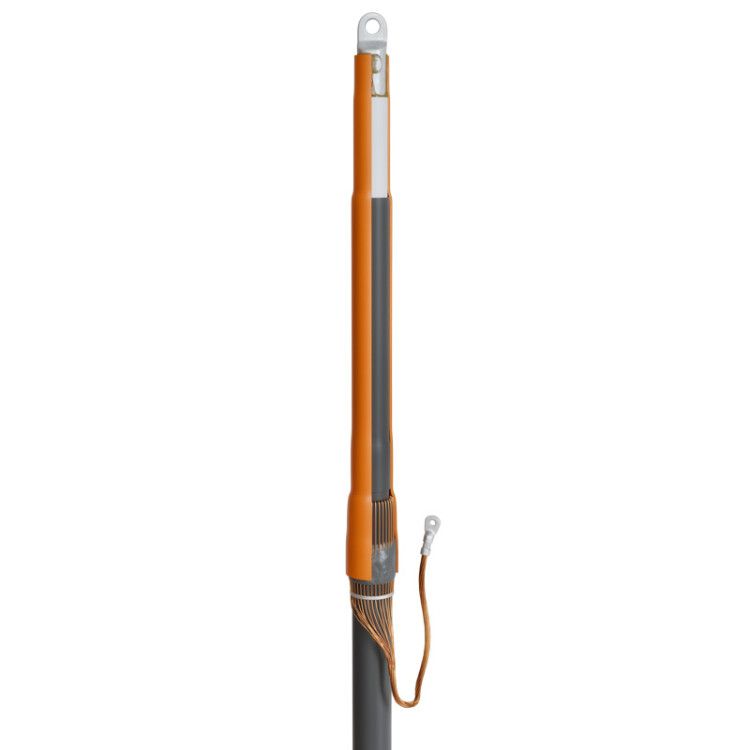

Муфта кабельная концевая 1ПКВТ-10-300/400 (Б) нг-LS с болтовыми наконечниками от КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки в помещениях, обеспечивает герметичность, термостойкость и надёжное заземление. Артикул 76424 — часть серийного решения для кабельных сетей 6–10 кВ.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-300/400 (Б) нг-LS с болтовыми наконечниками используется для завершения одножильных кабелей с экранированной изоляцией. Применяется там, где требуется вывод токоведущей жилы из кабеля в коммутационное оборудование — например, на вводы в трансформаторы, щиты, распределительные устройства или клеммы оборудования.

Работает исключительно внутри помещений. Не предназначен для открытой прокладки, улицы или мест с постоянным воздействием осадков, прямого солнца или химически активной среды.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное сечение кабеля: 300–400 мм²
• Тип исполнения: термоусаживаемая, негорючая, малодымная (нг-LS)
• Материал корпуса: полиолефин
• Материал изоляции кабеля: сшитый полиэтилен
• Диаметр кабеля: 33 мм (по внешнему диаметру)
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Стандарт: ТУ 3599-005-97284872-2015
• Комплектация: болтовые наконечники, антитрекинговая трубка, термоплавкий клей, герметизирующая лента, элементы для заземления

Совместимость и монтаж

Подходит для кабелей с медными токопроводящими жилами следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Не совместима с кабелями на алюминиевых жилах — для них используйте модель 1ПКВТ-10-800(Б).

Монтаж выполняется методом термоусадки: нагревается пропановой горелкой ПГ (КВТ). Все комплектующие (антитрекинговая трубка, клей, лента) устанавливаются последовательно, как указано в инструкции. После прогрева материал плотно облегает кабель, образуя монолитную изоляцию.

Заземление формируется из медного проволочного экрана кабеля. Для кабелей с броней из стали или алюминия требуется дополнительный «Комплект заземления КМПБ». Болтовые наконечники уже установлены — их можно сразу затянуть на шинах или контактах.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Материалы классифицированы как нг-LS: при возгорании не поддерживают пламя, выделяют минимальное количество дыма и токсичных газов
• Антитрекинговая трубка предотвращает поверхностные пробои даже при повышенной влажности
• Термоплавкий клей и герметик гарантируют IP67-подобную защиту от влаги и пыли внутри муфты

Преимущества

• Выравнивающая трубка снижает риск электрических пробоев в зоне среза полупроводящего экрана
• Автоматическая герметизация благодаря клею и ленте — не требует доп. работ
• Универсальность: можно использовать как болтовые, так и опрессовочные наконечники (в комплекте предусмотрено всё)
• Широкий температурный диапазон — работает в холодных цехах и зимних условиях
• Один комплект рассчитан на три фазы — удобно для монтажа трёхжильных систем

Ограничения применения

• Не применяется на открытом воздухе — отсутствует UV-защита для внешнего слоя
• Не подходит для кабелей с алюминиевыми жилами — только для медных
• Требуется точное соблюдение диаметра кабеля: ±1 мм от 33 мм
• Не рекомендовано использование в помещениях с постоянным воздействием масел, растворителей или агрессивных паров
• Монтаж возможен только при температуре выше –15 °C — иначе термопластик плохо деформируется

Примеры использования

• Оконцевание кабеля АПвП 1×300 на входе в распределительный пункт
• Подключение кабеля 10 кВ к трансформатору в подстанции
• Завершение кабельной линии перед вводом в цеховое электрооборудование
• Монтаж в подземных камерах, кабельных коллекторах, тоннелях с контролируемой влажностью

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно соответствовать 33 мм. Отклонение более чем на 1 мм может нарушить герметичность.
• Используйте только инструменты КВТ: горелку ПГ и набор НМБ-6 для срыва головок. Другие инструменты повредят наконечники.
• Снимайте полупроводящий экран аккуратно — не задевайте основную изоляцию. Любое повреждение увеличивает риск пробоя.
• При работе с бронированным кабелем обязательно установите «Комплект заземления КМПБ» — без него заземление будет ненадёжным.
• Муфта продается партиями по 3 единицы — заказывайте кратно трём, даже если нужна одна фаза.
• Храните в сухом месте при температуре от +5 °C до +30 °C — перепады и влага снижают адгезию клея.
