Муфта соединительная 1ПСТ-20-70/120-Б с болт. наконечниками | 63991 КВТ

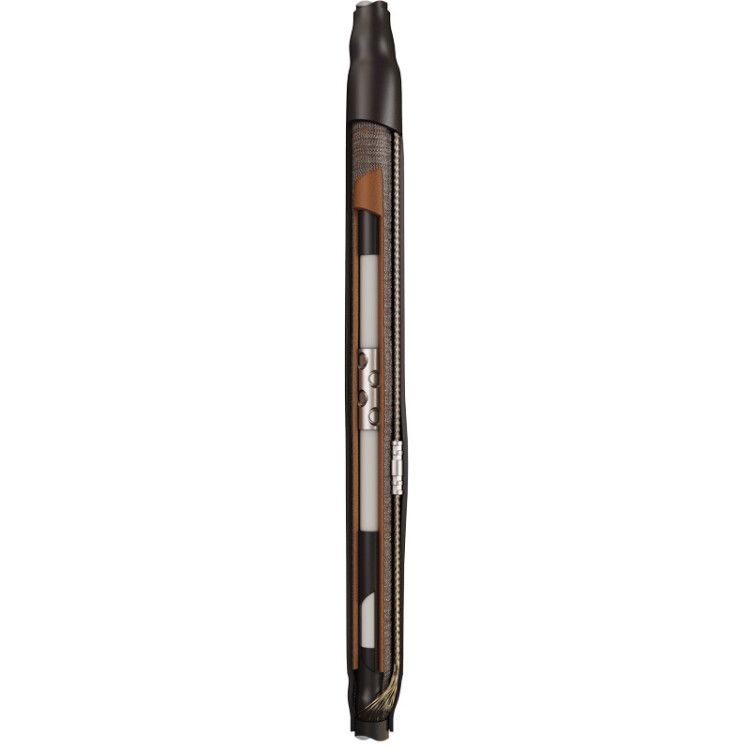

Муфта кабельная соединительная 1ПСТ-20-70/120-Б с болтовыми соединителями от КВТ предназначена для надёжного соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 20 кВ. Применяется в сетях среднего напряжения, где важна герметичность, устойчивость к перепадам температур и долговечность - например, в кабельных линиях промышленных объектов, трансформаторных подстанциях и -каналах.

Назначение и область применения

Муфта 1ПСТ-20-70/120-Б используется для создания электрического и механического соединения между двумя участками одножильного кабеля с экранированием. Подходит для ремонта повреждённых участков, ответвлений, переходов между трассами. Область применения - сети 10–20 кВ: энергообъекты, ЖКХ, метрополитены, заводские цеха, насосные станции. Муфта работает в условиях повышенной влажности, перепадов температур и воздействия внешней среды благодаря защищённой конструкции.

Технические характеристики

• Номинальное напряжение: 12/20 кВ
• Номинальное сечение проводника: 70–120 мм2
• Количество жил: одна
• Экранирование: концентрическое, медные проволоки
• Материал изоляции: сшитый полиэтилен (XLPE)
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006
• Тип монтажа: термоусадка
• Тип подключения: болтовой

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г. Для установки требуется предварительно подготовить концы кабеля: удалить внешнюю оболочку, полупроводящий экран и изоляцию согласно рекомендациям производителя. После этого надеваются все элементы муфты - от термоусаживающихся трубок до болтовых соединителей. Установка завершается прогревом термоусадочных деталей пропановой горелкой. Болтовые соединители в комплекте рассчитаны на 35 кВ - обеспечивают запас прочности по напряжению. Отдельно закупаются медные гильзы для опрессовки перемычки экрана - они не включены в комплект.

Безопасность и стандарты

• Произведено по ТУ 3599-006-97284872-2006
• Соответствует требованиям ГОСТ 34839-2022
• Все полимеры - безгалогенные, что исключает образование токсичных газов при возгорании
• Защита IP67 достигнута за счёт термоплавкого клея внутри кожуха - полностью герметично после усадки

Преимущества

• Трубки выравнивания электрического поля снижают риск пробоя в зоне среза полупроводящего экрана
• Термоплавкий клей создаёт плотное уплотнение без воздушных пузырей
• Высокая механическая прочность и устойчивость к влаге, химическим веществам и ультрафиолету
• Болтовые соединители позволяют легко демонтировать и переустанавливать муфту при необходимости
• Не требуют специальных сварочных работ - весь монтаж выполняется теплом

Ограничения применения

• Не многожильных кабелей - только одножильные
• Запрещено применение при температурах ниже –50 C или выше +50 C
• Требуется точное соблюдение технологии монтажа; недостаточный нагрев или перегрев приведут к потере герметичности
• Не предназначен для прямого подземного бетонирования без защиты - нужна дополнительная механическая защита при укладке в каналы
• Гильзы для опрессовки экрана не входят в комплект - необходимо заранее приобрести подходящие (например, медные гильзы GML-120)

Примеры использования

• Соединение двух участков кабеля АПвПу2г в кабельном колодце подстанции
• Ремонт аварийного участка кабельной линии 20 кВ в промзоне
• Обустройство ответвления от основной трассы к насосному оборудованию
• Подключение кабеля от трансформатора к распределительному щиту

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм2); использование вне диапазона нарушит контакт и теплоотвод
• После снятия полупроводящего экрана обязательно протрите поверхность спиртом - даже маленькие частицы могут вызвать локальный пробой
• Используйте только сертифицированные инструменты: пропановую горелку ПГ (КВТ) и набор НМБ-6 для срыва головок
• При работе в холодную погоду (ближе к –50 C) предварительно согрейте муфту в помещении - это улучшит адгезию клея
• Проверяйте целостность всех компонентов перед сборкой - трещины в термоусадках недопустимы
• Фиксируйте место монтажа так, чтобы швы были направлены вниз - это препятствует скоплению воды в местах соединений
