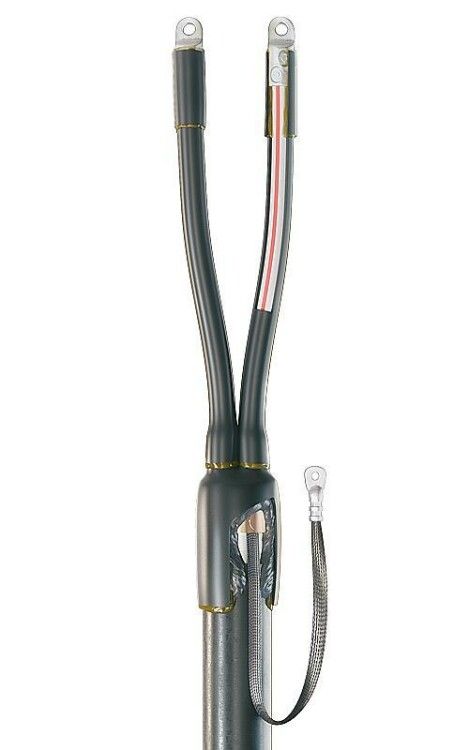

Муфта кабельная концевая 2ПКТп(б)-1-70/120(Б) для бронированных кабелей с пластмассовой изоляцией до1кВ болтовыми наконечниками - 74623 КВТ

Муфта кабельная концевая 1кВ 2ПКТп(б)-1-70/120(Б) с болтовыми наконечниками для бронированных кабелей с пластмассовой изоляцией - это готовый комплект для надежного оконцевания двухжильных силовых кабелей с пластмассовой изоляцией и броней или без неё. Бренд КВТ предлагает эту модель как решение для внутренних и наружных сетей до 1 кВ, обеспечивающее герметичность, механическую прочность и долговечность. Артикул 74623 соответствует сертифицированному исполнению по ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная концевая 1кВ 2ПКТп(б)-1-70/120(Б) предназначена для завершения кабельных линий - то есть создания безопасного выхода кабеля из траншеи, шахты, распределительного щита или оборудования. Подходит для кабелей с пластмассовой изоляцией, как с броней, так и без неё. Применяется внутри зданий и на открытом воздухе. Устойчивость к УФ-излучению и климатическим воздействиям делает её пригодной для эксплуатации в суровых условиях - от снежных зим до жаркого лета.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 2
• Сечение кабеля: 70–120 мм2
• Тип изделия: Концевая муфта
• Способ монтажа: Термоусадка (нагрев пропановой горелкой)
• Материал корпуса: Негорючий термопластик
• Цвет: Черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Герметизация: За счет термоплавкого клея внутри перчаток и манжет
• Заземление: Непаянная система с пружинным контактом для бронированных кабелей
• Состав материалов: Безгалогенные полимеры (HF = Halogen Free)

Совместимость и монтаж

Муфта 2ПКТп(б)-1-70/120(Б) совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Комплект включает болтовые наконечники - они уже установлены и требуют лишь затяжки. Для монтажа необходима пропановая горелка (например, ПГ от КВТ) и набор для срыва головок болтов НМБ-6 (КВТ). После нагрева термоусадочные элементы плотно обжимают кабель, а клей заполняет все микрозазоры - образуется герметичная, водонепроницаемая оболочка. Для кабелей с броней в комплекте предусмотрен плоский медный провод заземления и пружина давления - она фиксирует контакт без пайки, что снижает риск повреждения брони.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимеры не содержат галогенов - при возгорании не выделяют токсичные газы. Негорючий материал корпуса предотвращает распространение пламени. Температурный диапазон –50…+50 C гарантирует работу в экстремальных климатических зонах России и стран СНГ. Герметичность защищает от влаги, пыли и химически активных сред.

Преимущества

• Универсальность: один комплект подходит как для кабелей с броней, так и без неё
• Высокая степень защиты IP67 благодаря термоплавкому клею
• Непаяная система заземления - быстрее, проще и надежнее пайки
• Устойчивость к УФ-излучению - не трескается и не выцветает на солнце
• Безгалогенная технология - безопасна для людей и окружающей среды
• Качественные материалы - минимизируют риск отказа даже при длительной нагрузке

Ограничения применения

Не применяется для кабелей с металлической оболочкой (например, ААБл, АСБ) - требуется другая муфта. Не предназначен для работы при напряжении выше 1 кВ. Не рекомендуется использовать в местах с постоянным погружением в воду - хотя IP67 допускает временное погружение, длительная работа под водой требует специализированной защиты. Также не следует применять при температурах ниже –50 C - материал становится хрупким. Не заменяет распределительную муфту - это исключительно концевое устройство.

Примеры использования

• Подключение кабеля от подземной линии к распределительному щиту на улице
• Оконцевание кабеля АВВГ перед входом в цеховое оборудование
• Завершение линии питания насосной станции с кабелем АПвБбШв
• Монтаж на столбе ЛЭП 0,4 кВ с выводом кабеля NYM к освещению
• Подключение кабеля к автоматическому выключателю в холодном хранилище

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно попадать в диапазон 70–120 мм2. Кабели меньшего сечения не будут надежно закреплены.
• При работе с бронированным кабелем обязательно используйте пружину заземления - без неё контакт будет нестабильным.
• Нагревайте равномерно, начиная с середины перчатки, двигаясь к краям. Перегрев вызывает деформацию, недогрев - плохую адгезию клея.
• Затягивайте болтовые наконечники моментом, указанным в инструкции - переусиливать нельзя, чтобы не повредить контакт.
• Храните муфту в сухом месте, избегая прямого солнца - даже с УФ-защитой срок службы сокращается при постоянном воздействии.
• Для массового монтажа используйте профессиональный инструмент КВТ - он обеспечивает точный контроль температуры и скорость работы.
