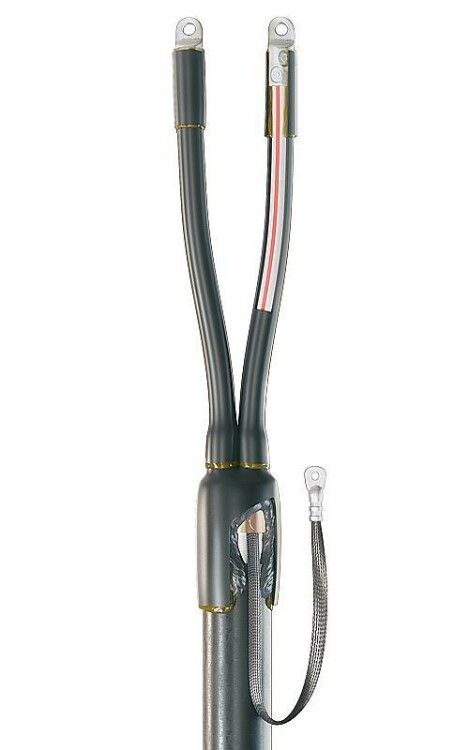

Муфта кабельная концевая 1кВ 2ПКТп(б)-1-70/120 КВТ 74622

Муфта кабельная концевая 2ПКТп(б)-1-70/120 без болтовых наконечников от КВТ предназначена для надежного оконцевания двухжильных силовых кабелей с изоляцией из полиэтилена или ПВХ, работающих на напряжение до 1 кВ. Подходит для внутренних и наружных установок, монтируется методом термоусадки. Артикул 74622 - универсальное решение для кабелей с броней и без, без включения болтовых наконечников в комплект.

Назначение и область применения

Муфта кабельная концевая 2ПКТп(б)-1-70/120 применяется для завершения кабельных линий - создания безопасного и герметичного окончания кабеля перед подключением к оборудованию, распределительному щиту или трансформатору. Устройство подходит для кабелей с пластмассовой изоляцией, как с броней, так и без неё. Может использоваться внутри зданий и на открытом воздухе - благодаря устойчивости материалов к UV-излучению и перепадам температур.

Технические характеристики

• Количество жил: 2
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Номинальное напряжение: 1 кВ
• Тип монтажа: термоусадка
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Галоген-free состав: да - материалы не выделяют токсичные газы при нагреве

Совместимость и монтаж

Муфта 2ПКТп(б)-1-70/120 совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Для кабелей с броней предусмотрена непаянная система заземления: в комплект входят плоский медный провод и пружина постоянного давления для фиксации заземления к броневой ленте. Без болтовых наконечников - требуется самостоятельная установка опрессованных или других видов наконечников. Монтаж выполняется с помощью пропановой горелки (например, ПГ от КВТ): равномерный прогрев вызывает усадку всех элементов, активируя термоплавкий клей внутри перчатки и манжет - он заполняет все микрозазоры, обеспечивая полную герметичность.

Безопасность и стандарты

Муфта соответствует требованиям ТУ 3599-006-97284872-2006 и ГОСТ 34839-2022. Материалы не содержат галогенов - при возгорании не выделяют едких паров хлора или брома, что повышает безопасность в закрытых помещениях. Устойчивость к ультрафиолету и климатическим воздействиям делает её пригодной для эксплуатации в условиях повышенной влажности, перепадов температур и открытого воздуха.

Преимущества

• Универсальность: один комплект подходит как для кабелей с броней, так и без неё
• Высокая герметичность за счет термоплавкого клея - исключает попадание влаги и пыли
• Надежное заземление для бронированных кабелей без пайки - снижает риск ошибок при монтаже
• Устойчивость к экстремальным температурам - работает даже в холодных регионах
• Экологически безопасные материалы - HF (halogen free) соответствие
• Простота монтажа - требует только горелку и базовые навыки работы с термоусадкой

Ограничения применения

• Не предназначен для кабелей с металлической оболочкой (например, ААБл, АСБ) - требуют специализированных муфт
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможна недостаточная усадка или механическая нагрузка
• Требуется точный контроль температуры при монтаже - перегрев может повредить изоляцию, недогрев - не обеспечит герметичность
• Не содержит болтовые наконечники - необходимо приобрести их отдельно, если требуется именно такой тип подключения

Примеры использования

• Завершение кабеля АВВГ от трансформаторной подстанции перед входом в распределительный шкаф
• Оконцевание бронированного кабеля АВБбШв на столбе ЛЭП в условиях сурового климата
• Подключение кабеля NYM к автоматическому выключателю в подвале многоквартирного дома
• Монтаж на объектах с высокими требованиями к безопасности - больницы, школы, метрополитены

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно точно попадать в диапазон 70–120 мм2
• Для кабелей с броней используйте пружину заземления строго по инструкции: она должна плотно обхватывать ленты, не деформируя их
• При работе с горелкой двигайтесь равномерно, начиная с центра перчатки - это предотвращает образование воздушных пузырей
• Если нужен болтовой наконечник - выбирайте подходящий по сечению и материалу (медный, с оцинковкой); они не входят в комплект
• Храните муфту в сухом месте, избегая длительного прямого солнечного света - хотя материал устойчив к УФ, долгое воздействие может изменить цвет и эластичность
• Инструменты: рекомендованы горелка ПГ (КВТ) и набор НМБ-6 (КВТ) для снятия головок - совместимость гарантирует правильную работу системы
