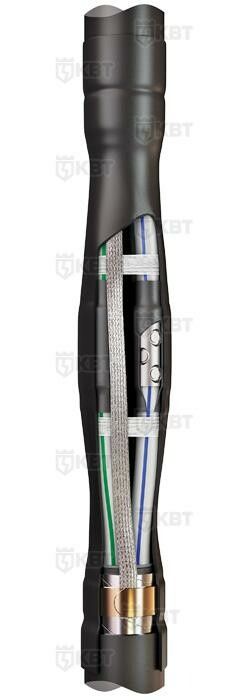

Муфта соединительная 2ПСТ-1-70/120 без болт. соединителей | 74650 КВТ

Муфта кабельная соединительная 2ПСТ-1-70/120 без болтовых соединителей от КВТ предназначена для надёжного и герметичного соединения двухжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Изделие выполнено из негорючего термопластика без галогенов, что делает его безопасным для использования в закрытых помещениях и условиях повышенной влажности.

Назначение и область применения

Муфта 2ПСТ-1-70/120 без болтовых соединителей применяется для соединения двухжильных кабелей с изоляцией из полиэтилена, ПВХ или аналогичных материалов. Подходит для кабелей с броней и без неё. Установка возможна в распределительных щитах, траншеях, колодцах, на столбах и других участках, где требуется восстановление целостности кабельной линии. Применяется в энергетике, ЖКХ, промышленности и на объектах связи.

Технические характеристики

• Количество жил: 2
• Номинальное сечение проводника: 70–120 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Состав: без галогенов (HF-Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Монтаж выполняется методом термоусадки с помощью пропановой горелки. Внутренние манжеты имеют слой термоплавкого клея - он активируется при нагреве, заполняя все микрозазоры и обеспечивая герметичность. Кожух дополнительно усиливает механическую прочность и защищает от внешних воздействий. Для кабелей с броней предусмотрена непаянная система заземления: в комплект входят плоский медный провод и две пружины для фиксации к бронелентам. Болтовые наконечники в комплект не входят - их необходимо приобрести отдельно, если требуется соединение через болты.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов, что повышает безопасность в замкнутых пространствах. Температурный диапазон от –50 C до +50 C гарантирует работу в суровых климатических условиях, включая холодные регионы России.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри всех элементов
• Усиленная механическая защита за счёт кожуха и возможности дополнительного бандажирования
• Универсальность: можно применять как с опрессовкой, так и с болтовыми соединителями (при наличии последних)
• Экологическая безопасность: состав без галогенов
• Стабильная работа при перепадах температур
• Простота установки при наличии базового инструмента

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ
• Не подходит для кабелей с металлической оболочкой (например, ААБл, АСБ) - требуются другие типы муфт
• Требуется наличие пропановой горелки и навыков термоусадки; нельзя устанавливать без нагревательного оборудования
• Болтовые соединители в комплект не входят - если нужна болтовая сборка, их следует приобрести отдельно
• Не рекомендуется для длительного прямого контакта с открытым огнем или высокими температурами свыше +50 C

Примеры использования

• Замена поврежденного участка кабеля АВВГ в подвале многоквартирного дома
• Соединение двух участков кабеля NYM в системе освещения промзоны
• Ввод кабеля в распределительный пункт с бронированной частью линии
• Ремонт кабельной трассы на улице при температуре –30 C

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (70–120 мм2) - использование вне этого диапазона снижает надёжность соединения
• При работе с кабелем с бронью - правильно расположите пружины заземления и плотно прижмите провод к бронелентам перед прогревом
• Используйте только сертифицированные горелки (например, ПГ от КВТ); некорректный нагрев может привести к неравномерной усадке и образованию воздушных пузырей
• Если предполагается болтовое соединение - выбирайте наконечники подходящего типа и сечения, совместимые с вашим кабелем
• После монтажа проверьте герметичность: поверхность должна быть равномерно усажена, без вздутий и видимых трещин
• Хранить муфту следует в сухом месте при температуре от –10 C до +30 C - избегайте прямого солнечного света
