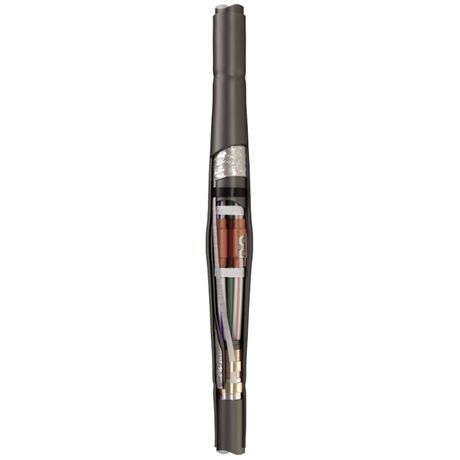

Муфта соединительная 3ПСТ -6- 150/240 без болт. наконечников | 65519 КВТ

Муфта кабельная соединительная 3ПСТ-6-150/240 от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с пластиковой изоляцией на напряжение до 6 кВ. Она применяется в , тоннелях и коллекторах, где важна герметичность, прочность и безопасность. Артикул 65519 соответствует требованиям ТУ 3599-006-97284872-2006 и ГОСТ 34839-2022.

Назначение и область применения

Муфта кабельная соединительная 3ПСТ-6-150/240 используется для создания герметичного и механически прочного соединения между двумя участками трёхжильного кабеля. Подходит для кабелей с пластиковой (ПВХ) изоляцией, как с броней, так и без неё. Установка возможна в условиях повышенной влажности и подземных сооружений: грунт, кабельные каналы, тоннели, коллекторы. Обеспечивает долговременную работу в диапазоне температур от –50 C до +50 C.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с применением тепловой горелки
• Материал корпуса: негорючий термопластик без галогенов
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Комплектация: без болтовых соединителей

Совместимость и монтаж

Муфта 3ПСТ-6-150/240 совместима с кабелями типов АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогами. Монтаж выполняется методом термоусадки: при равномерном прогреве специальной горелкой все элементы плотно обжимаются вокруг кабеля, образуя единый герметичный узел.

Заземление брони осуществляется через непаянные роликовые пружины постоянного давления - они надёжно контактируют с бронелентами без необходимости пайки. Экран кабеля восстанавливается с помощью алюминиевой фольги и перемычки, фиксируемой теми же пружинами. Внутренние и внешние кожухи дополнительно усиливают конструкцию и предотвращают деформацию.

Не требуются болтовые соединители - всё необходимое уже встроено. Для работы нужна лишь пропановая горелка (например, ПГ от КВТ) и набор для срыва головок (НМБ-6).

Безопасность и стандарты

Все полимерные материалы в составе муфты 3ПСТ-6-150/240 не содержат галогенов (HF = Halogen Free), что снижает выделение токсичных веществ при перегреве или возгорании. Конструкция соответствует требованиям ГОСТ 34839-2022 и собственным техническим условиям производителя ТУ 3599-006-97284872-2006. Негорючесть материала и отсутствие открытых металлических частей минимизирует риск поражения током и возникновения замыканий.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри манжет и кожуха
• Непаянная система заземления - быстрый монтаж, нет риска повредить изоляцию кабеля при пайке
• Универсальность: поддерживает как опрессовочные, так и болтовые соединители (хотя сами в комплект не входят)
• Защита от механических нагрузок и воздействия окружающей среды за счёт двухслойной армированной оболочки
• Экологическая безопасность: материал без галогенов, не выделяет опасных паров даже при аварийном перегреве

Ограничения применения

• Не для кабелей с бумажной или маслонаполненной изоляцией
• Не рекомендовано использование вне диапазона температур –50 C … +50 C
• Требуется точное соблюдение технологии монтажа: недостаточный или избыточный нагрев приведёт к плохой адгезии или деформации
• Отсутствие в комплекте болтовых соединителей - необходимо приобрести их отдельно, если планируете использовать именно этот способ соединения жил
• Не предназначен для установки в активно движущихся или вибрирующих системах без дополнительной защиты

Примеры использования

• Подключение кабеля питания к насосной станции в подвале
• Соединение трёхжильного кабеля в кабельном коллекторе метрополитена
• Ремонт поврежденного участка кабеля АВБбШв-6 в городской канализационной трубе
• Прокладка распределительной сети в промышленном цеху с высокой влажностью

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно попадать в диапазон 150–240 мм2. Использование с меньшим или большим сечением нарушит герметичность.
• При работе с кабелем с бронью - зачистите её до чистого металла перед установкой пружин; оксиды снижают контакт.
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям. Не допускайте перегрева - матовый цвет термопластика говорит о правильной температуре.
• Храните муфту в сухом месте, избегая прямого солнца. Температура хранения должна быть в пределах –20 C … +40 C.
• Для контроля качества после монтажа осмотрите швы: должны отсутствовать пузыри, трещины и неплотные участки.
