Муфта соединительная 3ПСТ -6- 25/50-Б с болт. наконечниками | 65520 КВТ

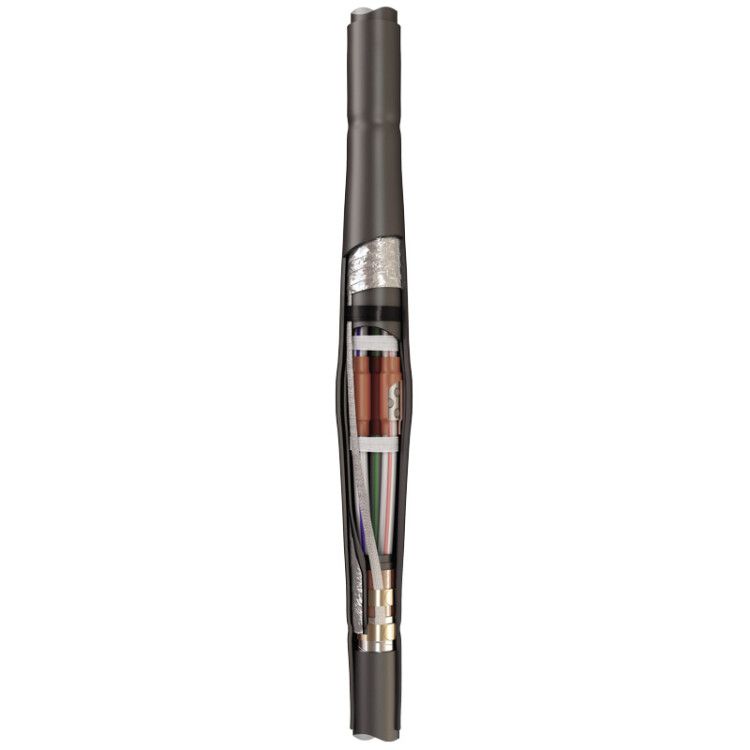

Муфта кабельная соединительная 3ПСТ-6-25/50-Б с болтовыми соединителями от КВТ предназначена для надёжного и герметичного соединения трёхжильных силовых кабелей с пластмассовой изоляцией на напряжение до 6 кВ. Устройство применяется в , тоннелях и кабельных коллекторах, где важна долговечность и безопасность. Артикул 65520 соответствует техническим условиям ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта 3ПСТ-6-25/50-Б используется для соединения трёхжильных кабелей с изоляцией из ПВХ, с металлической броней или без неё. Подходит для кабелей типов АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогов. Области применения - подземные кабельные трассы, тоннели, коллекторы, камеры и другие закрытые кабельные сооружения, где требуется высокая степень защиты от влаги, механических воздействий и химической среды.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Номинальное сечение проводника: 25–50 мм2
• Тип подключения: болтовое соединение (совместимо с опрессовкой)
• Тип изделия: термоусаживаемая соединительная муфта
• Способ монтажа: нагрев термоусадочных элементов
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3ПСТ-6-25/50-Б совместима с кабелями, имеющими броню (например, АВБбШв) и без неё (например, АВВГ). Для монтажа используются болтовые соединители, входящие в комплект. Также возможна установка опрессованных наконечников - комплект универсален.

Процедура монтажа:

1. Подготовить концы кабеля: удалить внешние покрытия, экранирующие слои и броню.
2. Надеть на кабель все элементы муфты в порядке сборки (термоусадочные трубки, манжеты, кожухи).
3. Зачистить жилы, подсоединить их болтовыми соединителями.
4. Нагреть термоусадочные элементы пропановой горелкой (например, ПГ от КВТ) равномерно, начиная с центральной части.
5. Фиксировать заземление на броне с помощью роликовых пружин - пайка не требуется.
6. Проверить герметичность: клей внутри манжет расплавится и заполнит микрозазоры.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

Муфта выполнена из материалов без галогенов - при возгорании не выделяет токсичных газов. Соответствует требованиям ГОСТ 34839-2022 и собственным техническим условиям ТУ 3599-006-97284872-2006. Конструкция рассчитана на работу в условиях повышенной влажности, перепадов температур и механических нагрузок. Защита IP67 достигается благодаря термоплавкому клею и плотному прилеганию всех элементов после усадки.

Преимущества

• Полностью непаянная система заземления снижает риск повреждения кабеля и ускоряет монтаж.
• Термоплавкий клей внутри манжет гарантирует полную герметичность без дополнительных уплотнений.
• Алюминиевая фольга и пружины сохраняют целостность электростатического экрана.
• Негорючий материал корпуса повышает пожаробезопасность.
• Универсальность: один комплект работает с кабелями как с броней, так и без неё.
• Высокая механическая прочность за счёт армированного наружного кожуха.

Ограничения применения

• Не для кабелей с масляным заполнением или бумажной изоляцией.
• Не рекомендовано использование вне закрытых кабельных сооружений - открытый монтаж требует дополнительной защиты от UV-лучей и механических ударов.
• Работа при температурах ниже –50 C или выше +50 C недопустима - возможно изменение свойств материала.
• Требуется точное соответствие сечения кабеля (25–50 мм2); применение для меньших или больших сечений нарушит герметичность и изоляционные свойства.

Примеры использования

• Соединение участков кабеля АВБбШв-6 в городском теплотрассе.
• Реставрация поврежденного участка кабеля АВВГ-6 в подвале многоэтажного дома.
• Строительство новой кабельной линии в промышленном тоннеле с высокой влажностью.
• Замена старой муфты в кабельном коллекторе метрополитена.

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 25–50 мм2 - даже небольшое отклонение может вызвать протечки.
• При работе с бронированным кабелем обязательно используйте роликовые пружины - они обеспечивают надёжный контакт с бронелентами без пайки.
• Нагревайте термоусадочные элементы медленно и равномерно; избегайте локального перегрева - это может привести к деформации.
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие влаги перед монтажом снижает эффективность клеевых слоёв.
• Не заменяйте оригинальные болтовые соединители другими - они специально подобраны по моменту затяжки и контакту.
• После завершения монтажа осмотрите швы: наличие видимого клея на краях указывает на успешную герметизацию.
