Муфта соединительная 3ПСТ -6- 25/50 без болт. наконечников | 65517 КВТ

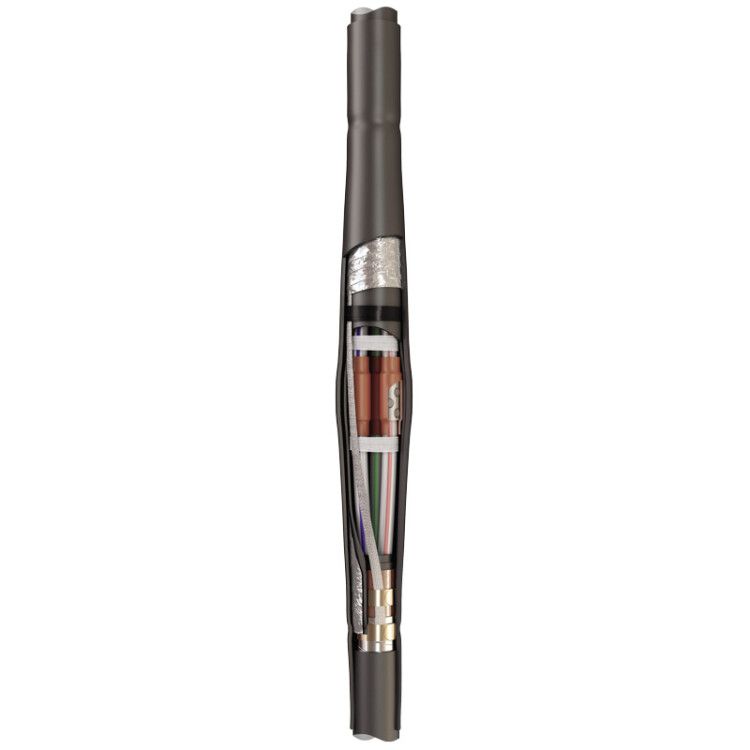

Муфта кабельная соединительная 3ПСТ-6-25/50 без болтовых соединителей от КВТ предназначена для надёжного и герметичного соединения трёхжильных силовых кабелей с пластиковой изоляцией на напряжение до 6 кВ. Устройство применяется в , тоннелях и коллекторах, где важна долговечность и безопасность соединений. Артикул 65517 соответствует спецификациям ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта 3ПСТ-6-25/50 без болтовых соединителей используется для создания электрических соединений между кабелями с изоляцией из ПВХ, с металлической броней или без неё. Подходит для кабелей типов АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогов. Область применения - подземные кабельные сооружения: грунт, тоннели, коллекторы, камеры, каналы. Не рекомендовано для открытой установки на воздухе без защиты от механических воздействий и УФ-излучения.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Номинальное сечение проводника: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с применением пропановой горелки
• Материал корпуса: негорючий термопластик без галогенов (HF-Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Герметизация: достигается за счёт термоплавкого клея внутри манжет и кожухов

Совместимость и монтаж

Муфта 3ПСТ-6-25/50 без болтовых соединителей совместима с кабелями, имеющими внешнюю броню и без неё. Монтаж выполняется методом термоусадки: после сборки всех элементов вокруг места соединения кабеля необходимо равномерно прогреть поверхность пропановой горелкой (например, ПГ от КВТ). После нагрева материал сжимается, образуя плотное, герметичное соединение.

Заземление брони осуществляется через непаянные роликовые пружины постоянного давления - они надёжно контактируют с бронелентами без необходимости пайки. Экран кабеля восстанавливается с помощью алюминиевой фольги и перемычки, фиксируемой теми же пружинами. Внутренние и наружные кожухи усиливают механическую прочность и предотвращают попадание влаги.

Не требуются болтовые соединители - все контактные участки выполнены на основе пружинного зажима. Это снижает риск перегрева при монтаже и ускоряет процесс.

Безопасность и стандарты

• Произведено по ТУ 3599-006-97284872-2006
• Соответствует требованиям ГОСТ 34839-2022
• Материалы не содержат галогенов - при возгорании не выделяют токсичные газы (HF-Free)
• Негорючий термопластик обеспечивает самозатухание
• Защита IP67 - герметична при погружении в воду и защищена от пыли

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - исключает проникновение влаги даже в сыром грунте
• Непаянная система заземления уменьшает время монтажа и исключает риск повредить изоляцию кабеля при пайке
• Универсальность: один комплект подходит для кабелей с броней и без неё
• Экологически безопасный состав материалов - не содержит хлора, фтора и других галогенов
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации
• Устойчивость к экстремальным температурам - работает в условиях вечной мерзлоты и высоких летних температур

Ограничения применения

• Не предназначен для установки в помещениях с повышенным уровнем радиационного или химического воздействия
• Не допускается использование вне кабельных сооружений без дополнительной защиты от механических нагрузок и прямого солнечного света
• Требуется точное соответствие сечения кабеля (25–50 мм2); применение для меньших или больших сечений недопустимо
• Не заменяет распределительные или ответвительные муфты - только для прямого соединения двух кабелей
• Требует наличия профессионального оборудования: пропановой горелки и инструмента для подготовки кабеля

Примеры использования

• Подключение кабеля питания к насосной станции в канализационном коллекторе
• Соединение кабелей в тоннеле метрополитена при ремонте сети освещения
• Обход поврежденного участка кабеля АВБбШв-6 в подземной кабельной линии
• Монтаж в кабельных шахтах тепловых сетей, где требуется высокая герметичность и отказ от пайки

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно точно входить в диапазон 25–50 мм2. Отклонение вызывает плохую адгезию клея и риск пробоя
• При работе с кабелем с броней удалите её на достаточную длину, чтобы пружины могли плотно обхватить ленты; не оставляйте острые края
• Используйте только сертифицированные горелки типа ПГ (КВТ): некорректный нагрев приводит к деформации или неполной усадке
• Проверяйте целостность термоманжет перед установкой - наличие микротрещин или следов старения делает муфту непригодной
• После монтажа протестируйте соединение на сопротивление изоляции - обязательная процедура перед вводом в эксплуатацию
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холод ниже –20 C может изменить эластичность материала
