Муфта соединительная 3ПСТ-10- 35/50без болт. наконечников | 66290 КВТ

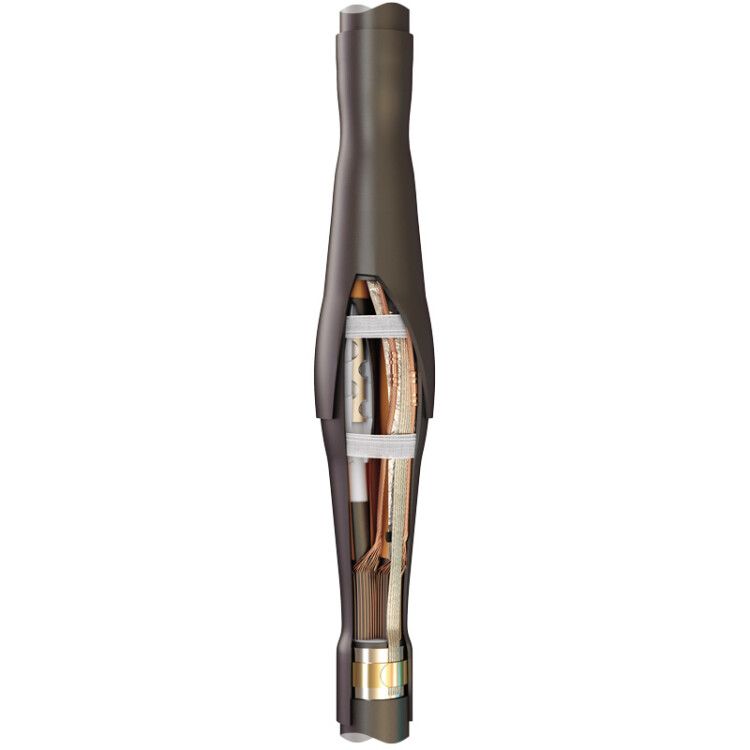

Муфта кабельная соединительная 3ПСТ-10-35/50 от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 6–10 кВ. Муфта 3ПСТ-10-35/50 используется там, где требуется сохранить целостность изоляции, экранирования и механической защиты кабеля - особенно в условиях перепадов температур и повышенной влажности.

Назначение и область применения

Муфта 3ПСТ-10-35/50 применяется для соединения кабелей с изоляцией из сшитого полиэтилена и концентрическим экраном из медных проволок. Подходит как для кабелей со стальной броней, так и без неё. Устройство рассчитано на работу в сетях 6 и 10 кВ, что делает его актуальным для энергообъектов, подстанций, промышленных объектов и линий электропередачи.

• Поддерживает типы кабелей: АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г (и аналоги без буквы “А”)
• Не рекомендовано применение для кабелей с бумажной или ПВХ-изоляцией
• Работает в условиях от -50 C до +50 C

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 35–50 мм2
• Номинальное напряжение: 6/10 кВ
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Экранирование: концентрическое, с восстановлением через алюминиевую ленту и перемычки
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик без галогенов (HF=Free)
• Цвет: черный
• Рабочий температурный диапазон: -50 C … +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022

Совместимость и монтаж

Муфта 3ПСТ-10-35/50 совместима исключительно с кабелями указанного типа и сечения. Отклонение от требуемого сечения (менее 35 или более 50 мм2) недопустимо - это снижает электрическую прочность и герметичность.

Монтаж выполняется методом термоусадки:

1. Зачистка внешней оболочки и полупроводящего экрана
2. Формирование перехода между старой и новой изоляцией с помощью трубок выравнивания поля
3. Нагрев термоусаживающихся элементов пропановой горелкой (например, ПГ от КВТ)
4. Фиксация экрана: алюминиевая лента + перемычки из экрана жил
5. Для кабелей с броней - установка плоского провода-перемычки и пружин постоянного давления
6. Обязательна герметизация: термоплавкий клей внутри защитного кожуха создаёт плотное уплотнение

Комплектация не включает болтовые соединители - они выбираются отдельно. Возможна замена гильз на опрессовку или болтовые наконечники - всё зависит от условий .

Безопасность и стандарты

• Произведено по ТУ 3599-006-97284872-2006
• Соответствует требованиям ГОСТ 34839-2022
• Материалы не содержат галогенов - при возгорании не выделяют токсичные пары
• Негорючий термопластик повышает безопасность в закрытых помещениях и канализационных колодцах

Преимущества

• Высокая электрическая прочность благодаря толстостенным манжетам и качественному сшитому полиэтилену
• Равномерное распределение электрического поля за счёт специальных трубок - предотвращает пробои
• Автоматическая герметизация: термоплавкий клей сам заполняет микрозазоры
• Универсальность: можно использовать как с гильзовыми, так и с болтовыми соединителями
• Долговечность: материалы устойчивы к влаге, химическим воздействиям и циклическим нагрузкам

Ограничения применения

• Не для кабелей с бумажной, ПВХ или другим типом изоляции кроме сшитого полиэтилена
• Не допускается использование без соблюдения технологии термоусадки - некорректный прогрев вызывает деформацию и потерю герметичности
• Требуются дополнительные комплекты заземления:
  • КМПБ - для кабелей с броней из стали или алюминия
  • КМЛЭ - для кабелей с медным ленточным экраном
• Не предназначен для подземной прокладки без дополнительной защиты (не является бронированной муфтой)

Примеры использования

• Соединение кабелей АПвП2г на подстанциях 10 кВ
• Ремонт участка линии электропередачи в холодном регионе (температура ниже -30 C)
• Монтаж ответвлений в промышленных цехах с высокими требованиями к безопасности
• Замена поврежденного сегмента кабеля в кабельных коллекторах

Практические советы

• Перед монтажом проверьте точное сечение кабеля - отклонение даже на 5 мм2 может привести к плохому контакту или перегреву
• Используйте только сертифицированный инструмент: горелку ПГ (КВТ) и набор НМБ-6 для срыва болтов
• Не экономьте на комплектах заземления - КМПБ и КМЛЭ обязательны для работы с броней и медными экранами
• При работе в сыром месте перед сборкой просушите кабель и место соединения
• Проверяйте срок годности муфты - полимерные компоненты имеют ограниченный период хранения (обычно 2 года при комнатной температуре)
• После монтажа проведите контрольное испытание изоляции - это обязательная процедура для сетей выше 1 кВ
