Муфта соединительная 4РСТ-1-35/50-Б с болт. соединителями | 72908 КВТ

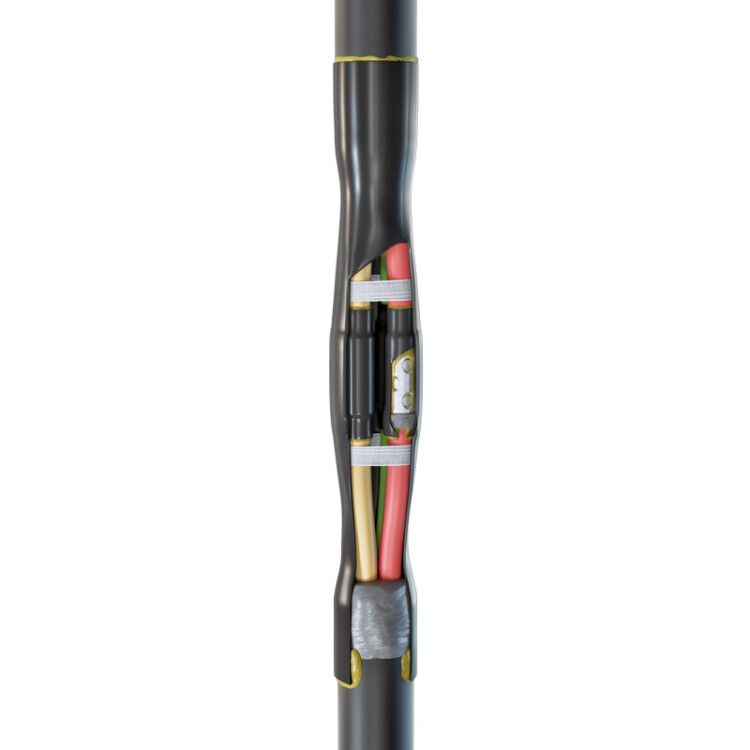

Муфта кабельная соединительная 1 кВ 4РСТ-1-35/50 с болтовыми наконечниками от КВТ предназначена для надёжного соединения четырёхжильных кабелей с резиновой изоляцией без брони на напряжение до 1 кВ. Муфта выполнена в термоусаживаемой конструкции с болтовыми наконечниками, что делает её удобной для монтажа в условиях повышенной влажности, вибраций и перепадов температур.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 4РСТ-1-35/50 с болтовыми наконечниками используется для создания герметичного и механически прочного соединения между двумя участками кабеля. Подходит для кабелей с резиновой изоляцией типа КГ, КПГ и их аналогов. Применяется в системах питания оборудования, где требуется высокая степень защиты от внешних воздействий - например, на открытых площадках, в траншейных трассах, внутри зданий с повышенной влажностью, на объектах энергообеспечения и промышленных установках.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение проводника: 35–50 мм2 (соответствует диапазону фазных жил кабеля)
• Тип исполнения: термоусаживаемая
• Тип наконечников: болтовые
• Материал корпуса: негорючий термопластик
• Материал изоляции: резина
• Состав: без галогенов (HF = Halogen Free)
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Цвет: черный

Совместимость и монтаж

Муфта совместима исключительно с четырёхжильными кабелями без брони, имеющими резиновую изоляцию и сечение фазных жил в пределах 35–50 мм2. Для монтажа применяется метод термоусадки:

• На подготовленные концы кабеля устанавливаются все элементы муфты в порядке сборки.
• Затем равномерно нагревается пропановой горелкой (например, ПГ от КВТ) до полной усадки всех компонентов.
• Болтовые наконечники затягиваются с помощью набора для срыва головок НМБ-6 (КВТ).
• Перед установкой корень разделки необходимо подмотать специальным гидроизоляционным герметиком - он снижает влияние вибраций и деформаций.

Не допускается использование с кабелями с металлической броней, пластиковой изоляцией (PVC, XLPE) или сечением вне указанного диапазона.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возможном возгорании не выделяют токсичных паров хлора или фтора. Это повышает безопасность при работе в замкнутых помещениях и эвакуационных зонах. Устойчивость к экстремальным температурам (-50…+50 C) гарантирует работу в холодных регионах и вблизи тепловых агрегатов.

Преимущества

• Высокая герметичность благодаря термоплавкому клею внутри манжет и кожуха - полностью исключает попадание влаги.
• Армированный кожух усиливает механическую прочность и защищает от внешнего давления и ударов.
• Универсальность: можно применять как с болтовыми, так и с опрессовываемыми наконечниками (по желанию заказчика).
• Экологическая безопасность: состав без галогенов соответствует современным нормам безопасности окружающей среды.
• Герметик в области корня разделки компенсирует вибрации и продлевает срок службы соединения.

Ограничения применения

• Не кабели с броней (стальной, алюминиевой) - требуются другие типы муфт.
• Не рекомендовано применение с кабелями на напряжение выше 1 кВ.
• Сечение жил должно точно входить в диапазон 35–50 мм2; меньшие или большие значения недопустимы - риск потери герметичности и перегрева.
• Не предназначен для постоянного погружения в воду - хотя IP-класс не заявлен, уровень защиты достигается за счёт герметизации, но не является водоупорным для длительного подводного использования.
• Требуется обязательное наличие пропановой горелки и инструмента для затяжки болтов - невозможна сборка без них.

Примеры использования

• Соединение кабелей КГ в цепях питания мобильных механизмов на стройплощадках.
• Обход поврежденного участка кабеля КПГ в подземной канализационной сети.
• Ремонт силового кабеля на насосной станции с частыми включениями и вибрациями.
• Подключение распределительных щитов в зимних условиях (температура ниже –30 C).

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля диапазону 35–50 мм2 - даже небольшое отклонение может привести к плохому контакту или пробою.
• Используйте только оригинальный инструмент КВТ: горелку ПГ и набор НМБ-6 - они рассчитаны под точные температурные режимы и усилия затяжки.
• Не экономьте на подмотке корня разделки - этот этап часто игнорируют, но именно здесь чаще всего происходят протечки через годы эксплуатации.
• При монтаже в сыром месте дополнительно используйте термоусаживаемый рукав с антикоррозийным покрытием перед установкой основной муфты.
• Храните муфту в сухом помещении при температуре от –10 C до +30 C - переохлаждение материала усложняет усадку.
