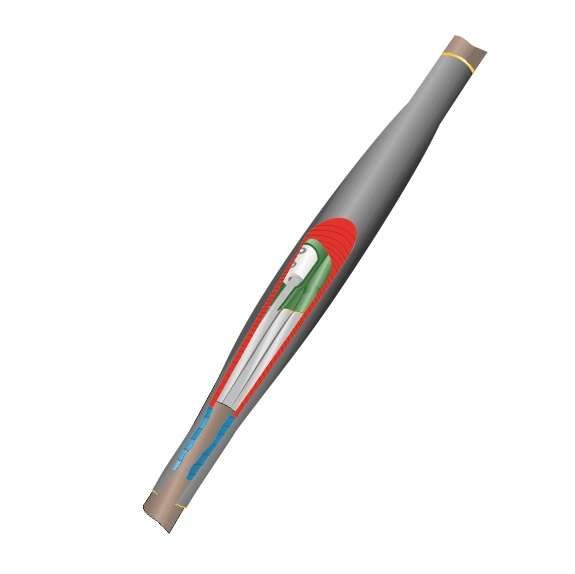

Муфта кабельная соединительная 1кВ ПСТ(тк) 4х(35-50мм) с болтовыми соединителями Нева-Транс Комплект 22010014 Нева Транс

Муфта кабельная соединительная 1 кВ ПСТ(тк) 4х(35-50 мм) с болтовыми соединителями, СС 70/кзпп-75 от Нева-Транс предназначена для надёжного соединения четырёхжильных кабелей с пластмассовой изоляцией и сечением 35–50 мм2. Устройство обеспечивает герметичность и механическую прочность даже при прокладке в земле или кабельных сооружениях, сохраняя работоспособность при экстремальных температурах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ ПСТ(тк) 4х(35-50 мм) с болтовыми соединителями, СС 70/кзпп-75 используется для создания ответвления или восстановления целостности кабельной линии между двумя участками силового кабеля с изоляцией из полиэтилена или аналогичных материалов. Подходит для прокладки в грунте, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Применяется в сетях до 1 кВ, где требуется повышенная степень защиты от внешних воздействий - например, на подземных участках ЛЭП, в промышленных объектах, ЖКХ, энергообъектах.

Технические характеристики

• Напряжение: до 1 кВ постоянного или переменного тока
• Число жил: 4
• Сечение кабеля: 35–50 мм2
• Тип изоляции кабеля: пластмассовая (без брони)
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Тип соединения: болтовые контактные элементы
• Тип уплотнения: термоусаживаемый кожух с клеевым слоем
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ ПСТ(тк) 4х(35-50 мм) с болтовыми соединителями, СС 70/кзпп-75 совместима исключительно с кабелями без металлической брони и с одножильными или многожильными проводниками сечением 35–50 мм2. Для установки требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусаживающихся элементов;
• Инструменты для зачистки изоляции и подготовки концов кабеля;
• Закрепление кабелей перед сборкой - допускаются минимальные перегибы, но без повреждений жил.

Перед монтажом необходимо проверить соответствие сечения кабеля указанному диапазону - использование кабелей меньшего или большего сечения недопустимо. Соединители должны плотно затянуты моментом, указанным в руководстве производителя; переусиливать нельзя - риск деформации контактов.

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ ПСТ(тк) 4х(35-50 мм) с болтовыми соединителями, СС 70/кзпп-75 прошла государственные испытания и имеет сертификат соответствия Госстандарта России. Конструкция соответствует требованиям ГОСТ 13781.0-86 и спецификации ТУ Нева-Транс 3599-012-31930690-2016. Клейкий слой на кожухе выполнен из экологически безопасного материала, не выделяющего токсичных веществ при нагреве. Элементы не поддерживают горение и не распространяют пламя.

Преимущества

• Высокая герметичность благодаря термоусаживаемому кожуху с клеевым слоем - предотвращает попадание влаги и пыли;
• Широкий диапазон рабочих температур позволяет использовать муфту в условиях Арктики и тропиков;
• Не требует сварки или литейных операций - монтаж выполняется с применением тепла;
• Болтовые соединители обеспечивают надёжный электрический контакт без оксидирования;
• Подходит для длительной работы в агрессивных средах - в том числе во влажном грунте и замкнутых пространствах.

Ограничения применения

• Не применяется для кабелей с бронированием - металл будет препятствовать правильному формированию корпуса;
• Не рекомендовано использование с кабелями сечением менее 35 мм2 или более 50 мм2 - возможна потеря герметизации или перегрев;
• Не предназначен для открытой прокладки без дополнительной защиты от УФ-излучения - материал кожуха не рассчитан на долгосрочное воздействие солнечного света;
• Требуется точное соблюдение технологии термоусаживания - неквалифицированный монтаж снижает срок службы.

Примеры использования

• Соединение кабелей ВВГнг-LS 4×50 при ремонте подземной линии в микрорайоне;
• Обустройство распределительной точки в кабельном канале промышленного цеха;
• Восстановление поврежденного участка питания насосной станции после аварии;
• Прокладка сети освещения в зимний период при температуре ниже –30 C.

Практические советы

• Перед монтажом обязательно прогрейте все термоусаживаемые части равномерно - начинайте с центра и двигайтесь к краям, чтобы избежать образования воздушных пузырей;
• Проверьте наличие всех компонентов в комплекте: два термоусаживаемых кожуха, четыре болтовых соединителя, набор изоляционных трубок и клеевой слой - всё должно быть целым;
• После завершения монтажа проведите контрольное измерение сопротивления изоляции - нормальное значение выше 100 МОм;
• При работе в сыром грунте используйте дополнительную гидроизоляцию поверх муфты - хотя она герметична, почвенная влага может вызывать электрохимические процессы на длинных участках;
• Храните муфту в сухом месте при температуре от –10 C до +30 C - хранение при минусовых температурах может сделать клей хрупким.
