Муфта соединительная 5ПСТ(б)-1-25/50 без болт. наконечников | 57552 КВТ

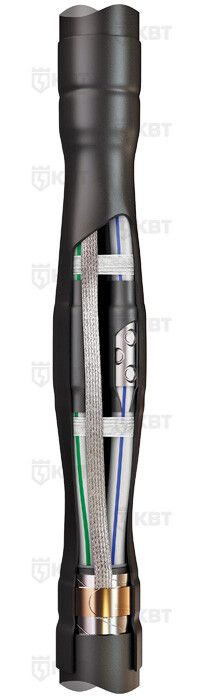

Муфта кабельная соединительная 5ПСТ(б)-1-25/50 без болтовых соединителей от КВТ предназначена для надёжного и герметичного соединения пятижильных силовых кабелей с пластмассовой изоляцией и броней на напряжение до 1 кВ. Муфта выполнена из негорючего термопластика без галогенов, что делает её безопасной для использования в закрытых помещениях и условиях повышенной пожарной нагрузки.

Назначение и область применения

Муфта 5ПСТ(б)-1-25/50 применяется исключительно для соединения пятижильных кабелей с изоляцией из ПВХ, СПЭ или ЭПР, имеющих металлическую броню (например, АВБбШв, ПвБбШв, ВВГ, NYM и другие). Подходит для прокладки в траншеях, колодцах, кабельных каналах и внутри помещений. Учитывайте, что изделие не предназначенo для работы с одножильными, двухжильными или трёхжильными кабелями - только с пятижильными. Также не рекомендовано применение вне диапазона температур от –50 C до +50 C.

Технические характеристики

• Количество жил: 5
• Номинальное сечение проводника: 25–50 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью газовой горелки
• Материал корпуса: негорючий термопластик без галогенов (HF-Free)
• Материал изоляции: пластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта совместима с кабелями типа: АВБбШв, ПвБбШв, АВВГ, ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП. Для монтажа требуется пропановая горелка (например, ПГ от КВТ). Процедура включает:

1. Подготовку концов кабеля - удаление внешней оболочки, брони и изоляции жил;
2. Надевание элементов муфты в порядке сборки: сначала термоусаживающий кожух, затем соединительные манжеты;
3. Загрузку жил в манжеты и равномерный прогрев горелкой до плотного прилегания всех компонентов;
4. Фиксацию заземления через роликовые пружины (для кабелей с бронью);
5. Обязательное использование допкомплекта КМПБ для усиленного заземления на броне из стали или алюминия.

Не требуются болтовые соединители - все контакты выполняются методом опрессовки или сварки перед установкой муфты.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют едких паров хлора или фтора, что повышает безопасность в замкнутых пространствах. Температурный режим эксплуатации гарантирует сохранение механической прочности даже при экстремально низких температурах.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри манжет и кожуха - предотвращает попадание влаги и пыли;
• Автоматическая адаптация к диаметрам кабелей в пределах 25–50 мм2 - один тип муфты покрывает широкий спектр сечений;
• Армированный кожух увеличивает механическую прочность и защищает от воздействия внешних факторов;
• Непаянная система заземления с роликовыми пружинами снижает время монтажа и исключает необходимость пайки;
• Отсутствие галогенов - соответствие современным нормам безопасности для объектов с высокими требованиями к пожарной опасности.

Ограничения применения

• Не для кабелей с бумажной, маслонаполненной или резиновой изоляцией - только с пластмассовой (ПВХ/СПЭ/ЭПР);
• Не работает с кабелями менее чем 5 жил - нельзя использовать вместо трехжильной или четырёхжильной муфты;
• Требуется точное соблюдение температурного режима: ниже –50 C материал становится хрупким, выше +50 C возможна деформация;
• Необходимо наличие специнструмента - без пропановой горелки и правильного порядка сборки герметизация не будет достигнута;
• Для кабелей с броней обязательна установка дополнительного комплекта заземления КМПБ - базовый комплект без него не обеспечивает надлежащий контакт.

Примеры использования

• Соединение кабелей АВБбШв между двумя участками прокладки в городской сети;
• Реставрация поврежденного участка кабеля NYM в распределительном щите офисного здания;
• Переход от воздушной линии к underground-кабелю в частном доме с питанием 1 кВ;
• Ремонт бронированного кабеля на насосной станции, где есть риск попадания воды и перепадов температур.

Практические советы

• Перед монтажом проверьте, чтобы сечение жил входило точно в диапазон 25–50 мм2 - меньшие или большие значения нарушают герметичность;
• Используйте только оригинальный комплект КМПБ от КВТ - сторонние аналоги могут не обеспечить нужное усилие зажима;
• Не экономьте на времени прогрева: недостаточно прогретый кожух не полностью сядет, что вызовет протечки;
• При работе в холодную погоду согрейте муфту в помещении хотя бы 30 минут до начала работ - это повысит эластичность материала;
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие влаги может повредить клеевой слой.
