Муфта соединительная ПСТк (19-37) х 1,5-2,5 | 57248 КВТ

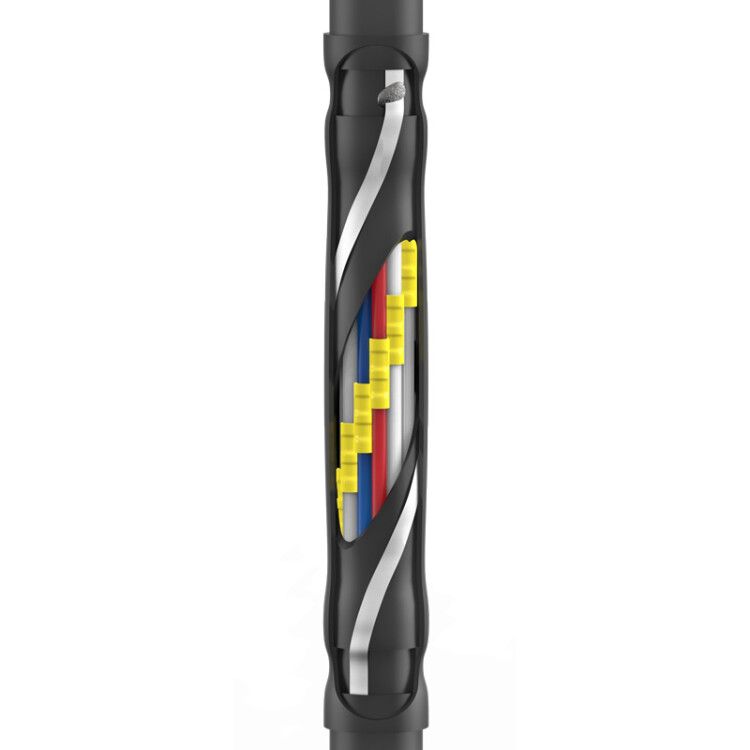

Муфта кабельная соединительная ПСТк (19-37) х 1,5-2,5 от КВТ предназначена для надёжного соединения и восстановления контрольных кабелей с ПВХ-изоляцией на напряжение до 1 кВ. Благодаря термоусаживающейся конструкции и герметичному исполнению, она подходит для установки в условиях повышенной влажности, подземных сооружений и промышленных объектов.

Назначение и область применения

Муфта кабельная соединительная ПСТк (19-37) х 1,5-2,5 используется для соединения и ремонта многожильных контрольных кабелей с бумажной или пластиковой изоляцией. Подходит для кабелей типов: КВВГ, КВВГнг, КВВГнг-LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ - как с броней, так и без неё. Применяется там, где требуется прочное, герметичное и долговечное соединение: в кабельных каналах, тоннелях, шахтах, подземных трассах и распределительных устройствах.

Технические характеристики

• Количество жил: 37
• Номинальное сечение проводника: 1,5–2,5 кв.мм
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: чёрный
• Стандарт: ТУ 3599-061-97284872-2014
• Комплектация: без соединительных гильз (гильзы ГСИ приобретаются отдельно)

Совместимость и монтаж

Муфта ПСТк (19-37) х 1,5-2,5 совместима с кабелями, имеющими ПВХ-изоляцию. Для соединения жил необходимо использовать изолированные гильзы ГСИ (например, от КВТ), которые обеспечивают одновременную механическую связь и электроизоляцию. Устанавливается методом термоусадки: нагревом равномерным пламенем до полного сжатия корпуса вокруг кабеля.

Для монтажа требуются:

• Пресс-клещи: СТА-01, СТВ-01, СТК-01 или набор СТФ (производство КВТ)
• Теплоноситель: пропановая горелка ПГ (КВТ), бутановая горелка КВТ или фен ТТ-1800 (КВТ)

Перед сборкой важно зачистить жилы, правильно расположить гильзы и соблюсти порядок усадки: сначала центральную часть, затем - торцевые элементы. Нагрев должен быть равномерным, чтобы избежать перегрева материала.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническим условиям ТУ 3599-061-97284872-2014. Компоненты выполнены из материалов без галогенов - при возгорании не выделяют едких паров, что повышает безопасность в закрытых помещениях. Обеспечивается самозатухание и устойчивость к воздействию открытого огня.

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею внутри корпуса - полностью герметична даже при контакте с водой
• Устойчивость к ультрафиолету и экстремальным температурам - годится для наружной и подземной прокладки
• Экономия времени: одна операция - термоусадка - даёт и механическую прочность, и изоляцию, и герметизацию
• Негорючесть и безгалогеновый состав снижают риск распространения огня и токсичных выбросов
• Чёрный цвет маскирует следы старения и загрязнений, сохраняет эстетику в видимых участках

Ограничения применения

• Не предназначен для работы выше 1 кВ - использование на более высоких напряжениях недопустимо
• Не содержит встроенных соединителей; обязательна самостоятельная закупка гильз ГСИ подходящего типа
• Запрещено применять при температурах ниже –50 C во время монтажа - материал становится хрупким
• Не рекомендовано для прямого постоянного контакта с растворителями, маслами и агрессивными химическими средами
• Требуется точное соответствие сечения кабеля (1,5–2,5 кв.мм); попытки установки на большие/меньшие жилы нарушают герметичность

Примеры использования

• Ремонт поврежденного контрольного кабеля на автоматической линии завода
• Подключение сигнализационных цепей в теплотрассе с подземной прокладкой
• Объединение нескольких групп кабелей в распределительной камере метро
• Замена секции кабеля между щитовым помещением и насосной станцией

Практические советы

• Выбирая гильзу ГСИ, проверьте её совместимость именно с сечением 1,5–2,5 кв.мм - неверный размер вызывает плохую опрессовку и пробой
• Перед монтажом прогрейте муфту комнатной температуре минимум 30 минут - особенно важна подготовка при работе зимой
• Используйте только сертифицированные горелки КВТ: некачественные источники тепла деформируют термопластик
• Проверяйте целостность термоусадочной трубки перед установкой - наличие микротрещин выводит изделие из строя
• После окончательной усадки осмотрите все стыки: они должны быть плотными, без воздушных пузырей и вздутостей
