Муфта соединительная ПСТк (4-14) х 1.5-2.5 | 57247 КВТ

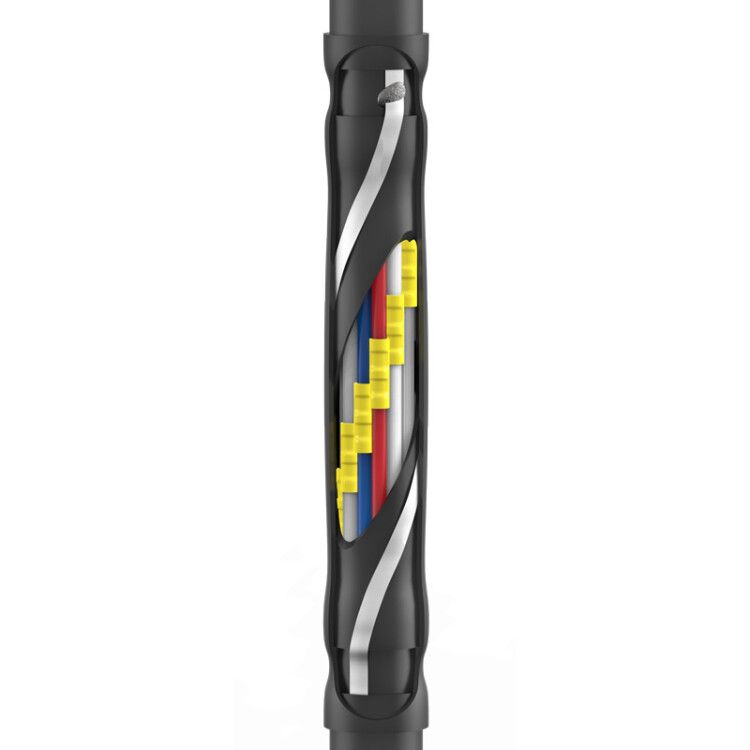

Муфта кабельная соединительная ПСТк (4-14) х 1,5-2,5 кВТ от КВТ предназначена для надёжного соединения и ремонта контрольных кабелей с ПВХ-изоляцией на напряжение до 1 кВ. Эта термоусаживаемая муфта обеспечивает герметичность, механическую прочность и долговечность соединений даже в сложных условиях эксплуатации.

Назначение и область применения

Муфта кабельная соединительная ПСТк (4-14) х 1,5-2,5 кВТ используется для соединения и восстановления повреждённых участков контрольных кабелей с ПВХ-изоляцией. Подходит для кабелей с броней и без неё, работающих на напряжение до 1 кВ. Применяется в системах автоматизации, управления, сигнализации и связи — там, где важна надёжность передачи слаботочных сигналов.

• Подходит для кабелей типов: КВВГ, КВВГнг, КВВГнг-LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ
• Рассчитана на работу в закрытых помещениях, тоннелях, каналах, шахтах и подземных кабельных трассах
• Не рекомендована для открытой установки на воздухе без защиты от УФ-излучения (хотя материал устойчив к свету, длительное воздействие требует дополнительной оболочки)

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение жил: 1,5–2,5 мм²
• Количество жил: до 14
• Тип монтажа: термоусадка
• Материал корпуса: негорючий термопластик без галогенов
• Цвет: чёрный
• Диапазон рабочих температур: от –50 °C до +50 °C
• Стандарт: ТУ 3599-061-97284872-2014
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта ПСТк (4-14) х 1,5-2,5 кВТ совместима только с кабелями указанного сечения и типа изоляции. Для монтажа требуется использование изолированных гильз ГСИ (КВТ), входящих в комплект. Соединение жил выполняется опрессовкой — без болтовых элементов.

Этапы монтажа:

1. Зачистить концы кабеля, удалить изоляцию и броню (при наличии)
2. Вставить каждую жилу в соответствующую гильзу ГСИ и опрессовать пресс-клещами СТА-01, СТВ-01, СТК-01 или набором СТF
3. Надеть термоусаживаемую трубку на место соединения
4. Равномерно прогреть её пропановой горелкой ПГ (КВТ), бутановой горелкой или феном ТТ-1800 (КВТ) до полной усадки
5. Проверить герметичность — клей внутри трубки должен выступить по краям

Внимание: комплектация не включает болтовые соединители — все соединения выполнены методом опрессовки.

Безопасность и стандарты

• Материалы не содержат галогенов — при возгорании не выделяют токсичные газы (HF = Halogen Free)
• Соответствует требованиям ГОСТ 34839-2022 и ТУ 3599-061-97284872-2014
• Негорючий термопластик снижает риск распространения пламени
• Работает в широком температурном диапазоне — подходит для холодных регионов и помещений с перепадами температур

Преимущества

• Автоматическая герметизация за счёт термоплавкого клея внутри трубки — не нужна дополнительная заделка
• Высокая механическая прочность после усадки — защищает от вибраций и нагрузок
• Устойчивость к влаге, пыли и перепадам температур
• Одинаковый подход к соединению всех 14 жил — ускоряет монтаж
• Совместимость с популярным инструментом КВТ — не требует специализированного оборудования

Ограничения применения

• Не применяется для силовых кабелей выше 1 кВ
• Не предназначен для кабелей с маслонаполненной или резиновой изоляцией
• Требует точного соблюдения сечения жил — 1,5–2,5 мм²; применение для более толстых или тонких проводов недопустимо
• Не рассчитана на постоянное погружение в воду — хотя герметична, не является подводной муфтой
• Необходимо использовать только оригинальные гильзы ГСИ (КВТ); аналоги могут нарушить герметичность

Примеры использования

• Соединение контрольных кабелей в цехах с автоматизированными линиями
• Ремонт повреждённого кабеля в кабельном канале тепловой станции
• Обустройство соединений в системах видеонаблюдения и охранной сигнализации
• Монтаж в подземных коммуникациях объектов ЖКХ и метрополитена

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — отклонение даже на 0,5 мм² может привести к плохой усадке
• Используйте только инструменты КВТ: пресс-клещи СТF/СТА-01 и горелки ПГ/ТТ-1800 — они обеспечивают равномерный нагрев
• При работе в сыром месте — просушите концы кабеля перед установкой муфты
• После монтажа осмотрите край муфты: если клей не выступил — прогрейте ещё немного
• Храните муфты в сухом месте, избегая прямого солнечного света — даже устойчивый к УФ материал лучше сохранять в тени
