Комплект подвески КПП-1500 (ES 1500) (КВТ) исп.1 - 58129

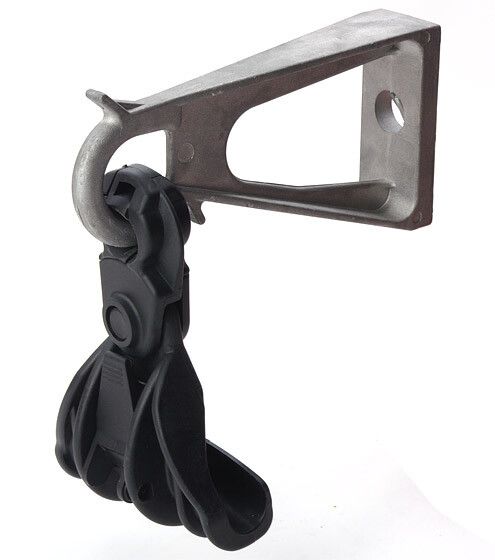

Комплект подвески КПП-1500 (ES 1500) исполнение 1 КВТ от бренда КВТ предназначен для надежного крепления изолированной несущей нейтрали СИП на промежуточных опорах напряжением до 1 кВ. Конструкция сочетает прочный металлический кронштейн и изолирующий зажим, обеспечивая устойчивость к внешним воздействиям и безопасную эксплуатацию.

Назначение и область применения

Комплект подвески КПП-1500 (ES 1500) исполнение 1 КВТ используется для поддерживающего крепления нейтрального провода СИП на воздушных линиях электропередачи. Применяется на промежуточных опорах, где требуется фиксация изолированной несущей нейтрали без механической нагрузки на сам провод. Подходит для установки в условиях открытых территорий, городских и сельских сетей.

Технические характеристики

• Тип изделия: комплект подвески
• Рабочее напряжение: до 1 кВ
• Сечение нейтральной жилы СИП: 50–95 мм2
• Материал кронштейна: коррозионностойкий алюминиевый сплав
• Материал зажима: полимерный изолирующий материал, устойчивый к УФ-излучению, перепадам температур и влаге
• Крепление к опоре: болт М16 или лента из нержавеющей стали 20×0,7 мм
• Цвет: не указан (не влияет на функциональность)

Совместимость и монтаж

Комплект подвески КПП-1500 (ES 1500) исполнение 1 КВТ совместим с СИП-проводами стандарта ГОСТ 31943-2012, имеющими сечение 50–95 мм2. Для монтажа:

• Зажим плотно фиксирует нейтральную жилу с возможностью продольного перемещения - это снижает риск повреждения изоляции при термическом расширении провода.
• Кронштейн крепится к опоре либо через отверстие болтом М16, либо обхватывающей лентой из нержавеющей стали - второй вариант удобен при невозможности сверления или использовании деревянных/бетонных опор.
• Стопорные пальцы на крепежном кольце предотвращают поперечное смещение зажима, исключая контакт с другими элементами ЛЭП.

Безопасность и стандарты

Комплект подвески КПП-1500 (ES 1500) исполнение 1 КВТ соответствует требованиям к электроустановкам напряжением до 1 кВ. Полимерный зажим обеспечивает электрическую изоляцию между токоведущей частью и металлическим кронштейном. Все материалы устойчивы к длительному воздействию атмосферных осадков, перепадам температур от –60C до +60C и UV-излучению.

Преимущества

• Уникальная конструкция с подвижным зажимом позволяет компенсировать удлинение провода при нагреве, снижая риск обрыва.
• Алюминиевый кронштейн легче стали, не требует антикоррозийной обработки и долговечен в агрессивной среде.
• Лента из нержавеющей стали вместо болтов ускоряет монтаж на труднодоступных или нестандартных опорах.
• Изолирующий материал зажима защищает от пробоя и не выгорает под солнцем.

Ограничения применения

• Не предназначена для крепления фазных проводов - только для нейтрали СИП.
• Не рекомендуется использовать при сечении жилы менее 50 мм2 или более 95 мм2 - зажим не обеспечит достаточного контакта.
• Не подходит для мест с постоянными вибрациями или ударными нагрузками - требуется дополнительная амортизация.
• Крепление лентой требует точного натяжения; недостаточно затянутая лента может соскользнуть.

Примеры использования

• Поддержка нейтрали на промежуточных железобетонных опорах в сельской ЛЭП.
• Крепление СИП на деревянных столбах, где невозможно использование болтового крепления.
• Установка на участках трассы с высокой влажностью или близостью к морскому побережью - благодаря коррозионной стойкости материалов.

Практические советы

• Перед монтажом проверьте соответствие сечения нейтрали СИП - 50–95 мм2. Использование провода вне этого диапазона снижает надежность крепления.
• При использовании ленты из нержавеющей стали затягивайте ее равномерно, чтобы не деформировать зажим. Не допускайте перегиба ленты.
• При установке болтом М16 используйте шайбу и гайку с противоскручивающим покрытием - особенно в районах с частыми заморозками.
• Проверяйте положение стопорных пальцев после монтажа - они должны плотно входить в пазы, не позволяя зажиму сдвигаться в сторону.
• Комплект подвески КПП-1500 (ES 1500) исполнение 1 КВТ не требует периодического обслуживания, но рекомендуется визуальный осмотр раз в год на предмет трещин в полимере или ослабления креплений.
