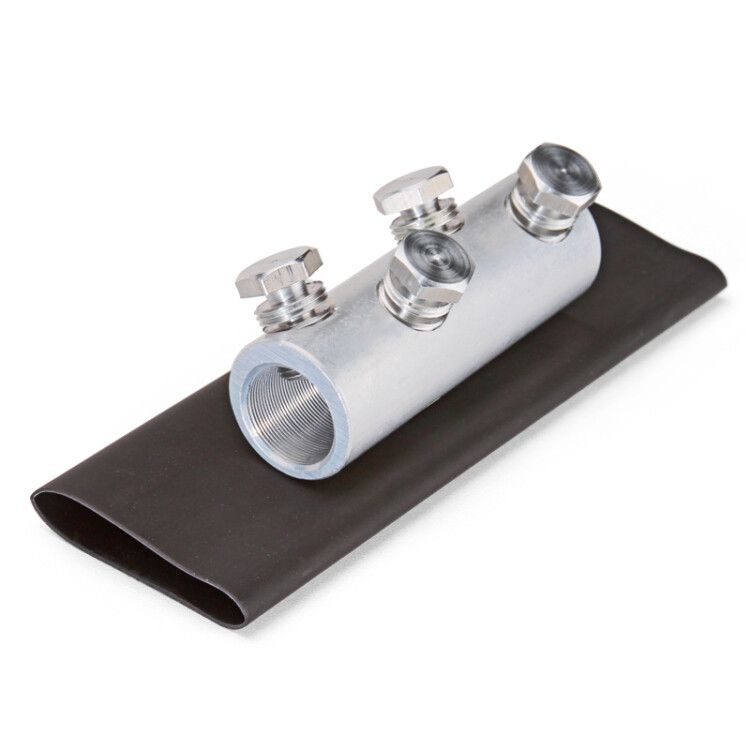

Комплект болтовых соединителей СБТК-120/300 - 69206 КВТ

Комплект болтовых соединителей СБТК-120/300 КВТ предназначен для надёжного и герметичного соединения кабелей и проводов на напряжение до 1 кВ. Благодаря сочетанию болтового зажима с термоусаживаемой изоляцией, этот продукт от бренда КВТ обеспечивает долговечное соединение даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

СБТК-120/300 КВТ применяется для создания герметичных электрических соединений между кабелями и проводами с номинальным напряжением до 1 кВ. Подходит для прокладки в помещениях, на открытом воздухе, в траншеях, колодцах и других средах с высокой влажностью или воздействием внешних факторов. Особенно эффективен при аварийном ремонте, модернизации сетей и монтаже ответвлений.

Технические характеристики

• Номинальное поперечное сечение кабеля: 120–300 мм²
• Номинальное напряжение: 1 кВ
• Материал контакта: алюминий
• Тип соединителя: болтовой с угловым расположением болтов
• Способ монтажа: затяжка болтов с срывной головкой
• Изоляция: термоусаживаемая манжета с клеевым слоем
• Коэффициент усадки: до 4:1
• Цвет: серый
• Стандарт: ТУ 3449-037-97284872-2010

Совместимость и монтаж

СБТК-120/300 КВТ совместим с любыми типами проводников: однопроволочными и многопроволочными, круглыми и секторными жилами. Монтаж выполняется в три этапа:

1. Подготовка жил: зачистка изоляции, удаление оксидной плёнки (для алюминия — рекомендуется применение антиоксидантной пасты).
2. Зажим: вставка жил в эксцентриковое отверстие корпуса, затяжка болтов до автоматического срыва головок — это гарантирует точный момент затяжки без перегрузки.
3. Изоляция: равномерный нагрев термоусаживаемой манжеты (например, газовой горелкой) до полной усадки. Клеевой слой расплавляется, заполняя все микропоры и образуя водонепроницаемый барьер.

Рекомендуется использовать инструмент с фиксированным крутящим моментом для контроля предварительной затяжки перед использованием срывных головок.

Безопасность и стандарты

СБТК-120/300 КВТ соответствует требованиям ТУ 3449-037-97284872-2010. Термоусаживаемая изоляция устойчива к УФ-излучению, перепадам температур и агрессивной среде, что снижает риск пробоя и коррозии. Герметизация исключает попадание влаги и пыли внутрь соединения, повышая безопасность эксплуатации.

Преимущества

• Мультиразмерность: один комплект покрывает широкий диапазон сечений (120–300 мм²), снижает потребность в запасе различных размеров.
• Автоматический контроль усилия: срывные головки болтов исключают пере- или недозатяжку, обеспечивая стабильное электрическое сопротивление.
• Высокая степень защиты: клеевой слой + усадка 4:1 дают IP67+ при правильной установке.
• Удобство хранения и перевозки: компактный комплект заменяет несколько специализированных соединителей.
• Совместимость с европейскими стандартами: угловое расположение болтов позволяет удобно работать в ограниченном пространстве.

Ограничения применения

• Не предназначены для работы при напряжении выше 1 кВ — использование на более высоких напряжениях опасно!
• Не подходят для постоянного погружения в жидкости (не являются подводными соединителями).
• Требуют обязательного прогрева термоусаживаемой манжеты — нельзя использовать без тепловой обработки.
• Алюминиевые контакты требуют осторожного обращения: избегать механических деформаций жил при монтаже, особенно многожильных.

Примеры использования

• Соединение силовых кабелей на воздушных линиях 6–10 кВ при переходе на кабельную вставку.
• Ремонт повреждённого участка кабеля в подземной канализации.
• Присоединение кабеля к шинной системе в распределительном щите.
• Обустройство временных соединений на строительных площадках.
• Монтаж ответвлений в городских сетях с высокой плотностью кабелей.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному диапазону — 120–300 мм². Для жил меньше 120 мм² используйте другие комплекты.
• При работе с алюминиевыми жилами обязательно нанесите антиоксидантную смазку — это продлит срок службы соединения.
• Греете термоусадку равномерно, начиная с центра и двигаясь к краям — так вы избежите образования пузырей и неплотного прилегания.
• Проверяйте целостность манжеты после усадки: она должна полностью обхватить соединение без складок и воздушных карманов.
• Храните комплекты в сухом месте, избегая прямого солнечного света — хотя материал устойчив к УФ, длительное воздействие может снизить эластичность.
• СБТК-120/300 КВТ идеально подходит для ремонтных бригад — один комплект заменяет до трёх стандартных соединителей, экономя время и место в ящике инструментов.
