Муфта соединительная СММ-25 | 61399 Fortisflex КВТ

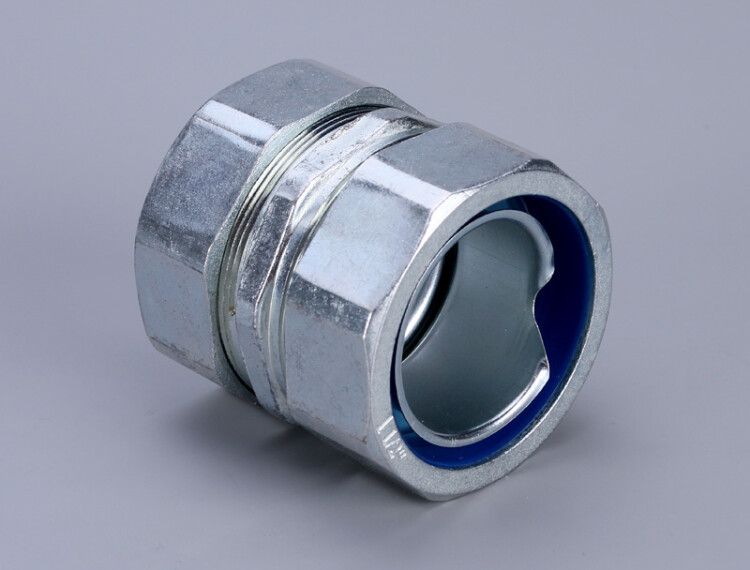

Муфта соединительная СММ-25 от Fortisflex и КВТ предназначена для надёжного соединения отрезков металлорукава и электромонтажных шлангов в условиях промышленной среды. Благодаря прочному цинковому сплаву и защите IP54, она устойчива к механическим нагрузкам и воздействию пыли и брызг воды.

Назначение и область применения

Муфта соединительная СММ-25 используется для соединения двух отрезков:

• Неизолированного металлорукава;
• Металлорукава в ПВХ оболочке;
• Электромонтажного шланга.

Применяется в промышленности — на участках с высокой вибрацией, перепадами температур и наличием пыли. Подходит для монтажа в цехах, на конвейерах, в распределительных щитах и других местах, где требуется гибкая и защищённая трассировка проводов.

Технические характеристики

• Тип изделия: муфта соединительная, цельная конструкция
• Номинальный диаметр: 25 мм — соответствует внутреннему диаметру соединяемых рукавов
• Наружный диаметр: 33,8 мм — важен при выборе места установки и крепления
• Общая длина: 30 мм
• Длина резьбы: 13 мм — обеспечивает плотное соединение с резьбовыми сальниками
• Тип конструкции: наружная резьба — позволяет вкручивать в сальники и фитинги
• Материал корпуса: сплав цинковый — устойчив к коррозии, легко обрабатывается
• Защитное покрытие: оцинкованное — дополнительно повышает долговечность
• Цвет: стальной — не выделяется в промышленной среде
• Степень защиты (IP): IP54 — защита от пыли (не полностью герметична, но препятствует проникновению оседающей пыли) и брызг воды из любого направления
• Диапазон рабочих температур: от -60 °C до +120 °C — работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны

Совместимость и монтаж

Муфта СММ-25 совместима с следующими типами металлорукавов и шлангов:

• МРПИнг NORD
• МРПИнг (INOX)
• МР (INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой
• Р3-ЦПнг-LS с протяжкой (20 м)
• Р3-ЦХ

Установка выполняется путём вкручивания наружной резьбы муфты в резьбовые сальники или переходники. Для герметизации рекомендуется использовать уплотнительные кольца или ленту ФУМ, особенно при повышенной влажности. Диаметр 25 мм требует точного подбора соединяемых рукавов — не используйте рукава с меньшим или большим внутренним диаметром.

Безопасность и стандарты

Муфта СММ-25 соответствует требованиям по степени защиты IP54, что делает её безопасной для использования в помещениях с повышенным уровнем запылённости и возможностью попадания брызг воды. Температурный диапазон от -60 °C до +120 °C гарантирует работу в широком спектре условий без потери прочности материала. Нет данных о сертификатах взрывозащиты — не применяйте в зонах с опасностью взрыва.

Преимущества

• Цельная конструкция исключает риск рассоединения при вибрации
• Оцинкованная поверхность замедляет коррозию даже при длительном контакте с влагой
• Высокая термостойкость позволяет применять в агрессивных средах
• Наружная резьба обеспечивает универсальное крепление к большинству стандартных сальников
• Легкий вес и компактные размеры (30 мм) удобны для тесных пространств

Ограничения применения

• Не предназначена для герметичного соединения — не подходит для систем под давлением жидкости или газа
• IP54 не обеспечивает защиту от струй воды или погружения — не используйте в открытых уличных условиях без дополнительной защиты
• Цинковый сплав менее устойчив к химически активным веществам — избегайте контакта с кислотами, щелочами и растворителями
• Не совместим с рукавами, имеющими внутренний диаметр отличный от 25 мм

Примеры использования

• Соединение металлорукавов на автоматизированных линиях пищевой промышленности
• Переход между жестким и гибким участком кабельной трассы в станочном цехе
• Подключение датчиков и исполнительных механизмов к распределительному щиту
• Замена поврежденного участка шланга в системе управления технологическим оборудованием

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр соединяемых рукавов точно соответствовал 25 мм — иначе возникнет люфт или деформация
• При использовании в условиях частых температурных колебаний (например, на холодильных установках) убедитесь, что резьба не закисла — периодически смазывайте её антикоррозийной смазкой
• Если муфта СММ-25 устанавливается в месте с высокой вибрацией, дополняйте соединение хомутами или креплениями для предотвращения самоотвинчивания
• Артикул 61399 — один из самых распространённых в линейке Fortisflex и КВТ; всегда имейте запасную единицу для быстрой замены
• Не используйте инструменты с острыми краями при затяжке — они могут повредить оцинкованное покрытие и снизить срок службы
