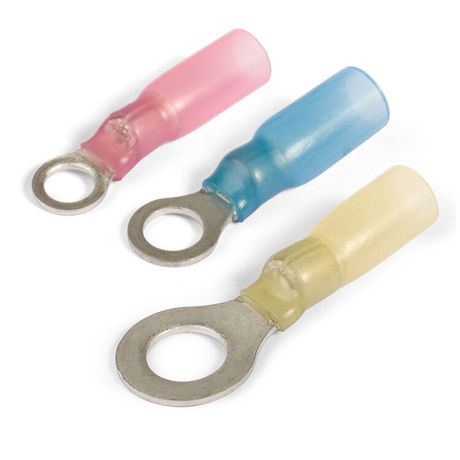

Наконечник кабельный кольцевой изолированный НКИ-Т 6.0-6 серия ПРОФИ - 66627 КВТ

Наконечник кабельный кольцевой изолированный НКИ-Т 6,0-6 от КВТ - это готовое решение для надёжного оконцевания многопроволочных медных проводов сечением 4–6 мм2. Благодаря термоусадочной изоляции и лужёной меди, этот наконечник защищает соединение от коррозии и механических повреждений, сохраняя высокую проводимость даже в условиях повышенной влажности. Артикул 66627 подходит для монтажа в распределительных щитах, панелях управления и силовой аппаратуре.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ-Т 6,0-6 предназначен для оконцевания медных многожильных проводов методом опрессовки. После установки он позволяет securely закрепить провод на винтовых клеммах электрооборудования - например, в автоматических выключателях, контакторах, клеммных колодках. Подходит для промышленного оборудования, систем автоматизации, станков, конвейеров и других устройств, где требуется долговременная и безопасная электрическая связь.

Технические характеристики

• Номинальное поперечное сечение провода: 4–6 мм2
• Диаметр отверстия: 6 мм
• Материал наконечника: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: термопласт (сшитый полиэтилен, безгалогенный)
• Температурная стойкость: до +105 C (рабочая), до +125 C (изоляция)
• Номинальное напряжение: 690 В
• Номинальный ток: 48 А
• Способ монтажа: термоусадка + опрессовка
• Цвет изоляции: желтый
• Количество в упаковке: 100 штук
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ-Т 6,0-6 монтируется с помощью специального пресс-клещей. Опрессовка выполняется одновременно и на жилу, и на изолирующую манжету - это исключает необходимость предварительного удаления изоляции перед обжимом. Установка термоусадочной трубки требует нагрева до температуры, указанной производителем (обычно 120–130 C), чтобы активировался клеевой слой внутри. После усадки образуется герметичный, влагонепроницаемый и антикоррозийный контакт. Обратите внимание: посадочный диаметр 6 мм соответствует стандартным винтовым клеммам M6.

Особенности конструкции

• Заваренной стыковый шов на трубчатой части делает ориентацию наконечника в матрице пресса неважной - можно вставлять любой стороной.
• Поперечные засечки внутри трубки усиливают механическое сцепление с жилой, снижая риск проскальзывания при нагрузке.
• Термоусадочная трубка с клеевым слоем полностью заполняет микропространства между жилой и наконечником, предотвращая попадание влаги и окисления.
• Расширенный диапазон сечений (4–6 мм2) позволяет использовать один тип наконечника для нескольких вариантов проводов, что упрощает складской учёт.

Преимущества

• Высокая надёжность соединения благодаря комбинации опрессовки и термоусадки.
• Защита от коррозии - лужёная медь и герметичная изоляция продлевают срок службы контакта.
• Безгалогенный материал изоляции - безопаснее при возможном возгорании.
• Экономия времени: опрессовка через изоляцию исключает лишние операции.
• Яркий желтый цвет упрощает визуальный контроль и идентификацию в панели.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - только для многопроволочных.
• Температура окружающей среды выше +105 C может привести к деформации изоляции.
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или химически агрессивных сред без дополнительной защиты.
• Требуется использование подходящего инструмента для опрессовки - некорректный пресс вызывает плохой контакт или повреждение изоляции.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах.
• Оконцевание проводов питания двигателей в промышленных станках.
• Монтаж кабелей управления в системах автоматизации (PLC, частотники).
• Соединение проводов в осветительных и силовых цепях на объектах с повышенной влажностью - бассейнах, теплицах, пищевых производствах.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 4–6 мм2. Превышение сечения приведёт к плохому обжиму.
• Выбирайте пресс-клещи с матрицей, совместимой с наконечниками типа НКИ-Т. Для этого артикула подойдут матрицы под 6 мм.
• При использовании термофена равномерно прогревайте всю изолирующую трубку, начиная с середины, чтобы клей равномерно распределился.
• Храните наконечники в сухом месте - хотя они защищённые, длительное воздействие влаги может повлиять на качество лужения.
• Артикул 66627 - удобен для заказа крупными партиями: 100 штук в упаковке покрывают потребности большинства монтажных команд.
