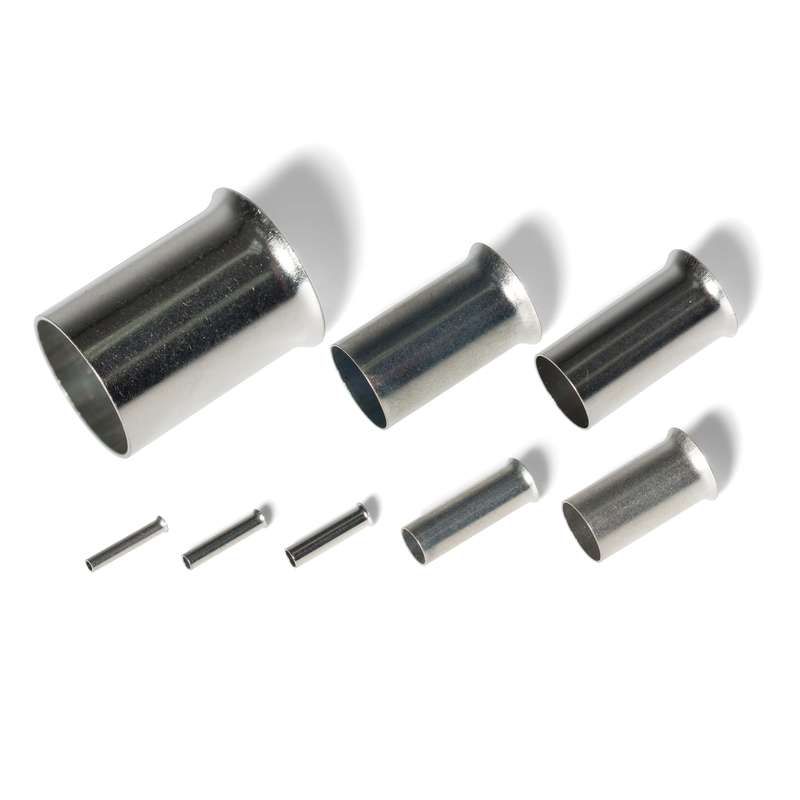

Наконечник штыревой неизол. НШВ 2.5-8 (100шт/уп.) | 57933 КВТ 79479

Наконечник штыревой неизолированный НШВ 2.5-8 КВТ - это надёжный элемент для создания прочного электрического соединения между многожильным медным проводом и контактными зажимами, например, в автоматических выключателях или клеммных колодках. Продукт бренда КВТ с артикулом 79479 и 57933 предназначен для монтажа в условиях широкого температурного диапазона и совместим с проводами с толстой изоляцией.

Назначение и область применения

Наконечник штыревой неизолированный НШВ 2.5-8 КВТ используется для оконцевания многожильных медных проводов сечением 2,5 мм2 методом опрессовки. Он преобразует гибкий провод в жёсткий штырь, который легко фиксируется в клеммах, разъёмах и контактах оборудования. Подходит для установки в щитах, панелях управления, силовых цепях, станках, конвейерах и других устройствах, где требуется надёжное и долговечное соединение.

Технические характеристики

• Сечение провода: 2,5 мм2
• Длина втулки: 8 мм
• Внутренний диаметр: 1,6 мм - подходит для проводов указанного сечения
• Наружный диаметр: 3,3 мм
• Материал: медь марки М1
• Покрытие: электролитическое лужение - улучшает проводимость и защищает от окисления
• Рабочий температурный диапазон: от -55 C до +135 C
• Номинальное напряжение: 1000 В
• Цвет: серый
• Тип конструкции: стандартная
• Способ монтажа: опрессовка

Совместимость и монтаж

Наконечник штыревой неизолированный НШВ 2.5-8 КВТ монтируется исключительно с помощью специального пресса для опрессовки. Жилы провода вводятся в втулку со стороны раструба - так обеспечивается равномерное распределение давления при обжиме. Устройство предназначено для работы с одним проводом, однако отсутствие пластиковой манжеты позволяет использовать его и для одновременной опрессовки двух-трёх проводников одинакового сечения. Это особенно удобно при замене старых соединений или в сложных схемах с ограниченным пространством.

Безопасность и стандарты

Наконечник штыревой неизолированный НШВ 2.5-8 КВТ соответствует требованиям к электрической безопасности для работы при напряжении до 1000 В. Лужёная поверхность снижает риск коррозии и повышает срок службы соединения. Температурный диапазон (-55…+135 C) делает его подходящим для применения в агрессивных средах, включая промышленные условия с высокими нагрузками.

Преимущества

• Лужёная медь обеспечивает хорошую проводимость и устойчивость к окислению
• Отсутствие изолирующей манжеты позволяет работать с проводами с толстой изоляцией - например, КГ, КОГ, ПРКА, ПРКС
• Поддерживает работу при экстремальных температурах, что важно для устройств с нагревом
• Универсальность: можно использовать как для одного, так и для нескольких проводов
• Простота монтажа: требует только пресса, не нужна пайка или дополнительные комплектующие

Ограничения применения

• Не подходит для одножильных проводов - предназначен исключительно для многожильных
• Не имеет собственной изоляции; после монтажа необходимо обеспечить внешнюю изоляцию соединения, если это требуется по нормам
• Не рекомендуется для частых механических перегибов - жёсткая форма не рассчитана на подвижные участки
• Длина втулки 8 мм - недостаточна для больших сечений или множественных проводов; при необходимости доступны варианты с удлинённой втулкой по запросу

Примеры использования

• Подключение медных проводов с резиновой изоляцией КГ к клеммам автоматического выключателя
• Формирование штырей для подключения к клеммным колодкам в пульте управления станком
• Замена старых соединений в тепловых аппаратах, где применяются термостойкие кабели ПРКС и РКГМ
• Объединение двух проводов 2,5 мм2 в одной клемме при модернизации цепи

Практические советы

• Выбирайте пресс с матрицей, точно соответствующей размеру НШВ 2.5-8 - некорректный обжим снижает надёжность соединения
• Перед опрессовкой зачистите провод на длину, равную глубине втулки (около 8 мм); удалите все обрывки жил
• При работе с несколькими проводами - убедитесь, что их суммарное сечение не превышает допустимое для данного типа наконечника
• Из-за отсутствия манжеты не используйте этот наконечник там, где есть риск случайного касания оголённых проводов - обязательно изолируйте место соединения
• Для условий с повышенной влажностью или химической активностью - проверьте целостность лудёного покрытия перед установкой
