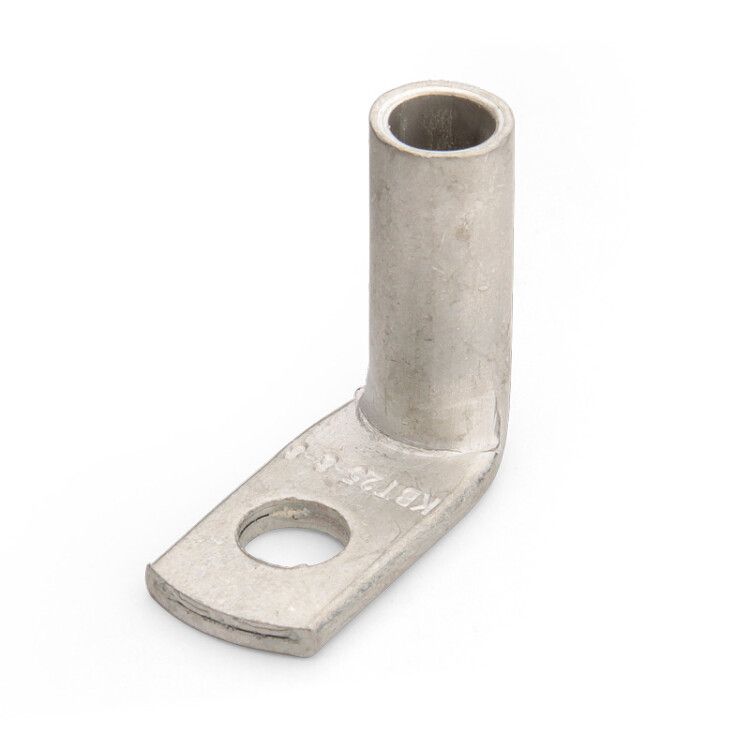

Наконечник кабельный угловой ТМЛс (90) 16-8 - 70285 КВТ

Наконечник медный угловой ТМЛс(90) 16-8 КВТ предназначен для надежного оконцевания многожильных медных кабелей сечением 16 мм2 методом опрессовки. Благодаря угловому дизайну и лужению, он идеально подходит для сложных условий монтажа, где важна компактность и устойчивость к коррозии.

Назначение и область применения

Наконечник медный угловой ТМЛс(90) 16-8 КВТ используется для создания прочного электрического контакта между медным многожильным проводом и зажимом, болтом или шиной. Применяется там, где требуется изменить направление тока на 90° - например, при подключении к распределительным щитам, силовым шинам, аппаратам защиты или оборудованию с плотной компоновкой.

Технические характеристики

• Номинальное сечение провода: 16 мм2
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (класс T2 по ГОСТ 9.307)
• Угол изгиба: 90°
• Диаметр отверстия: 8,4 мм
• Резьба: метрическая M8
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка специальным инструментом
• Номинальное напряжение: до 35 кВ
• Количество монтажных отверстий: одно
• Цвет: серый
• Стандарт: ТУ 3449-066-97284872-2014

Совместимость и монтаж

Наконечник ТМЛс(90) 16-8 КВТ совместим с многожильными проводами 1–3 класса гибкости - то есть с большинством применяемых в строительстве и промышленности кабелями. Диаметр отверстия 8,4 мм соответствует стандартному болту M8. Для установки необходима опрессовка с использованием матриц, подходящих под сечение 16 мм2 и форму наконечника. Луженое покрытие снижает риск окисления при сборке и обеспечивает хорошую проводимость даже после длительной эксплуатации.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-066-97284872-2014 и предназначено для работы в условиях повышенной влажности и температурных колебаний благодаря антикоррозийному лужению. Напряжение до 35 кВ позволяет использовать его в средневольтовых сетях - например, внутри распределительных устройств или на подстанциях. Соответствие нормам гарантирует безопасную работу при нагрузках, близких к предельным.

Преимущества

• Угол 90° экономит место в плотных корпусах и узлах - особенно актуально при замене старых систем или модульной сборке.
• Луженое покрытие защищает от окисления, продлевает срок службы и улучшает контакт при затяжке болта.
• Подходящий диаметр отверстия (8,4 мм) стандартизован под распространённые болты M8 - не требует адаптеров.
• Произведён из высокочистой меди М1 - минимальное переходное сопротивление и долговечность.
• Одиночная точка фиксации исключает перекосы при монтаже.

Ограничения применения

• Не одножильными проводами - возможен разрыв жил при деформации.
• Запрещена механическая сварка или пайка - только опрессовка.
• Не рекомендуется для постоянного воздействия открытой воды или агрессивных сред вне помещений без дополнительной герметизации.
• Не подходит для частых демонтажей - опрессовка является одноразовым соединением.

Примеры использования

• Подключение кабеля к шине в распределительном щите с вертикальной ориентацией выводов.
• Присоединение к автоматическим выключателям или рубильникам в cramped ячейках АВР.
• Электромонтаж на станках, конвейерах и других устройствах с ограниченным доступом к клеммам.
• Обустройство заземляющих контуров в помещениях с высокой влажностью (например, насосных станций).

Практические советы

• Перед опрессовкой проверьте соответствие диаметра жилы и внутреннего канала наконечника - допуск +-0,2 мм.
• Используйте матрицу, указанную производителем инструмента именно для модели ТМЛс(90) - неверная форма вызывает трещины или плохой контакт.
• Проверяйте глубину запрессовки: край трубчатой части должен полностью закрыть изоляцию провода.
• При работе в сырых местах дополнительно смажьте контактную поверхность инертной смазкой типа CIATIM-201.
• Артикулы серии ТМЛс(90) от КВТ имеют единую цветовую маркировку - серый цвет указывает на тип покрытия и сечение, что ускоряет поиск нужного элемента на складе.
