Наконечник кабельный угловой ТМЛс (90) 70-12 - 70293 КВТ

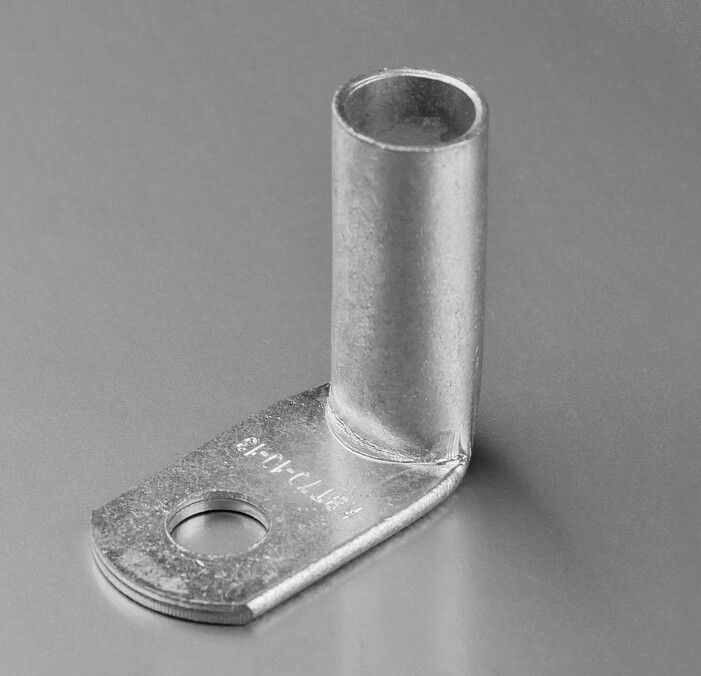

Наконечник кабельный ТМЛс(90) 70-12 от бренда КВТ - это луженый медный наконечник с углом 90°, предназначенный для надежного оконцевания многожильных медных кабелей сечением 70 мм2 методом опрессовки. Артикул 70293 подходит для монтажа в условиях ограниченного пространства, особенно там, где требуется изменить направление подключения.

Назначение и область применения

Наконечник кабельный ТМЛс(90) 70-12 используется для оконцевания медных многожильных проводов и кабелей сечением 70 мм2. Применяется там, где необходимо выполнить поворот на 90° - например, при подключении к шинным системам, распределительным щитам, трансформаторам или оборудованию с компактными клеммами. Подходит для силовых цепей до 35 кВ, хотя рекомендовано использование в сетях до 1 кВ согласно условиям эксплуатации.

Технические характеристики

• Сечение проводника: 70 мм2
• Метрический размер резьбы: M12
• Угол соединения: 90°
• Диаметр отверстия: 13 мм
• Материал: медь марки М1 (рафинированная)
• Покрытие: луженое (олово-висмутовое, климатическое исполнение Т2)
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Тип проводника: многожильный
• Номинальное напряжение: 35 кВ (рабочее - до 1 кВ)
• Количество монтажных отверстий: 1
• Цвет: серый
• Стандарт: ТУ 3449-066-97284872-2014

Совместимость и монтаж

Наконечник кабельный ТМЛс(90) 70-12 совместим с кабелями и проводами, имеющими многожильную медную жилу 1–3 класса гибкости. Для монтажа необходима опрессовка специальным клещами - ручными или механическими - подходящего типа и матрицей под сечение 70 мм2. Угол 90° позволяет удобно выводить кабель перпендикулярно к поверхности клеммы, что снижает нагрузку на место соединения. Посадочный диаметр отверстия 13 мм соответствует болтам M12, обеспечивает плотное прилегание без люфта.

Безопасность и стандарты

Изделие изготовлено в соответствии с техническими условиями ТУ 3449-066-97284872-2014. Луженое покрытие защищает медь от окисления, увеличивает срок службы контактов и улучшает проводимость в условиях повышенной влажности. Напряжение 35 кВ указано как предельное, однако в реальных условиях рекомендуется применять наконечник в сетях до 1 кВ - такова нормальная эксплуатационная граница для данного типа изделий.

Преимущества

• Луженое покрытие предотвращает коррозию и улучшает контакт в агрессивной среде
• Угол 90° экономит пространство и упрощает маршрутизацию кабелей в плотных щитах
• Рассчитан на широкий спектр многожильных кабелей - более 99% строительных проводов
• Высокая прочность соединения после опрессовки - минимизирует риск нагрева и отгорания
• Серый цвет и единообразное исполнение позволяют легко идентифицировать тип и сечение при обслуживании

Ограничения применения

• Не предназначен для одножильных проводов - требует именно многожильной жилы
• Не следует использовать в условиях постоянного воздействия открытого пламени или температур выше +85C
• Запрещено применять с алюминиевыми кабелями - материал корпуса - медь, возможна электрохимическая коррозия
• Напряжение свыше 1 кВ допускается лишь теоретически; в практике - только в изолированных, защищенных установках

Примеры использования

• Подключение кабеля к шине в распределительном щите с вертикальным расположением клемм
• Присоединение к заземляющим шинам в подземных камерах, где доступ ограничен
• Монтаж на выходных клеммах частотных преобразователей, где важна компактность
• Соединение с автоматическими выключателями и рубильниками с горизонтальными клеммами

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - не больше и не меньше
• Выбирайте матрицу опрессовки, соответствующую сечению 70 мм2 и форме наконечника - некорректная матрица вызывает плохой контакт
• Проверьте соответствие диаметра отверстия (13 мм) и болта (M12); при необходимости используйте шайбу для равномерного давления
• При работе в сыром помещении проверяйте состояние лужения - при потускнении или появлении белого налета замените наконечник
• Артикул 70293 - один из самых востребованных в промышленной автоматике; храните запасные экземпляры на объектах с высокой нагрузкой
