Наконечник виброустойчивый кольцевой ВНКИ 2.5-4 - 66632 КВТ

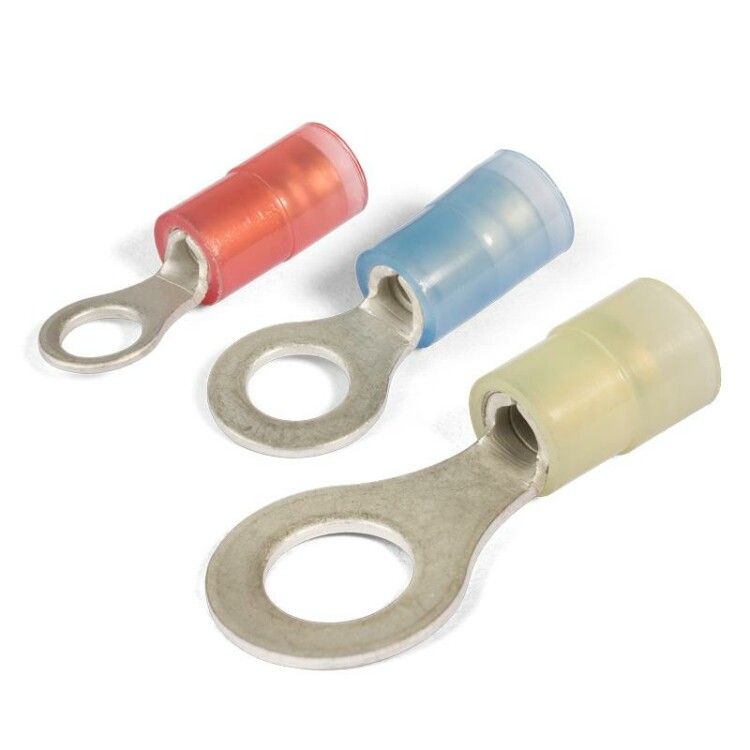

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 2,5-4 от бренда КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 2,5 мм2 и последующего крепления на винтовые клеммы. Артикул 66632 обеспечивает устойчивость к вибрациям и удобство монтажа благодаря специальной конструкции.

Назначение и область применения

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 2,5-4 используется для оконцевания медных проводов методом опрессовки перед установкой на клеммы электрооборудования. Подходит для применений, где важна устойчивость к механическим нагрузкам и вибрациям - например, на станках, транспорте, промышленном оборудовании, щитах управления и силовых панелях. Номинальное напряжение до 0,69 кВ позволяет использовать его в сетях переменного тока до 690 В.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия: 4 мм
• Материал контакта: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий нейлон (без галогенов)
• Температурная стойкость изоляции: до 105 C
• Цвет изоляции: синий
• Способ монтажа: опрессовка
• Нормативный документ: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 2,5-4 совместим с многопроволочными медными проводами указанного сечения. Для монтажа требуется пресс-клещи с матрицей, соответствующей размеру наконечника. Особенность конструкции - возможность опрессовки проводника даже поверх изолирующей манжеты, что исключает повреждение изоляции при работе. Конусообразный вход «Easy Entry» упрощает введение жилы в клемму, особенно при плотной сборке. Проверьте соответствие диаметра винтовой клеммы 4 мм - это гарантирует правильную посадку.

Безопасность и стандарты

Изоляция выполнена из самозатухающего нейлона, который не выделяет токсичных газов при перегреве. Температурная стойкость до 105 C обеспечивает безопасную работу в условиях повышенной температуры. Соответствует требованиям ТУ 3424-001-59861269-2004. Лужёное покрытие снижает риск окисления и улучшает долговечность контакта.

Особенности конструкции

• Добавленная медная втулка повышает механическую прочность соединения с проводом на 25–30%, делая его виброустойчивым.
• Поперечные засечки внутри трубной части усиливают сцепление с жилой, предотвращая её выскальзывание.
• Полупрозрачная изоляционная манжета позволяет визуально контролировать глубину захода провода при опрессовке.
• Расширенные диапазоны опрессовки обеспечивают стабильное качество соединения даже при небольших отклонениях в сечении провода.

Преимущества

• Высокая устойчивость к вибрациям - идеален для мобильного и промышленного оборудования.
• Удобный монтаж благодаря форме «Easy Entry» и контрольному окну на изоляции.
• Защита от окисления за счёт лужёного покрытия.
• Не требует дополнительной термоусадки - изоляция уже встроена и рассчитана на рабочие условия.
• Экономия времени при массовой сборке - 100 штук в одной упаковке.

Ограничения применения

• Не предназначены для однопроволочных (моножильных) проводов - возможен разрыв жилы при опрессовке.
• Запрещено использование при температурах выше 105 C - изоляция потеряет форму и прочность.
• Не подходят для высоких частот (>10 кГц) - из-за эффекта кожи и потерь в меди.
• Не рекомендуются для постоянного погружения в жидкости - хотя изоляция герметична, она не имеет IP-защиты.

Примеры использования

• Подключение двигателей на конвейерных линиях.
• Крепление проводов к клеммным колодкам в распределительных щитах.
• Обвязка систем автоматизации, где есть постоянная вибрация (компрессоры, насосы).
• Монтаж в транспортных средствах - автобусах, железнодорожных вагонах, спецтехнике.

Практические советы

• Перед опрессовкой проверьте, чтобы провод полностью вошёл в наконечник - видно через полупрозрачную манжету.
• Используйте пресс с матрицей, соответствующей типу ВНКИ - не применяйте универсальные клещи без точного подбора.
• Не допускайте перегрева при монтаже - нагрев свыше 105 C деформирует изоляцию.
• При замене старых наконечников - выбирайте аналогичный диаметр отверстия (4 мм) и сечение (2,5 мм2), чтобы сохранить надёжность крепления.
• Храните в сухом месте - хоть изоляция нейлоновая, длительное воздействие влаги может снизить адгезию лужёного слоя.
